سنسور ناوبری بی وقفه درجه تاکتیکی سه محور با دقت بالا

نام تجاری:	FIREPOWER
شماره مدل:	3OG-40M
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

±500/±800°/s

پایداری سوگیری صفر:

≤0.3 درجه در ساعت

تکرارپذیری سوگیری صفر:

≤0.3 درجه در ساعت

غیر خطی بودن ضریب مقیاس:

≤50ppm

پهنای باند:

≥200 هرتز

حساسیت سوگیری صفر:

≤0.07°/h/Gs

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

حسگر ناوبری بی وقفه فیبر نوری جیروسکوپ,جیروسکوپ فیبر نوری سه محور,گايروسکوپ فايبر نوري با دقت بالا

Three Axis Fiber Optic Gyroscope

High Precision Fiber Optic Gyroscope

توضیح محصول

سنسور ناوبری بی وقفه درجه تاکتیکی سه محور با دقت بالا

توضیحات محصول

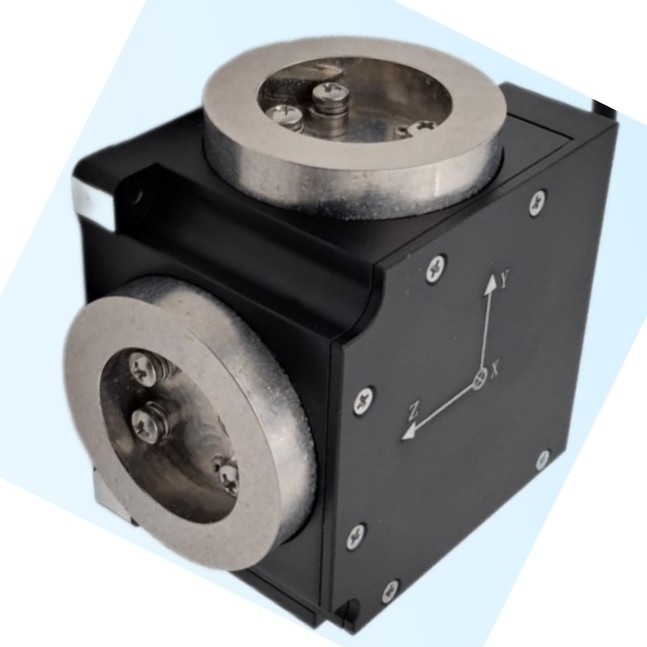

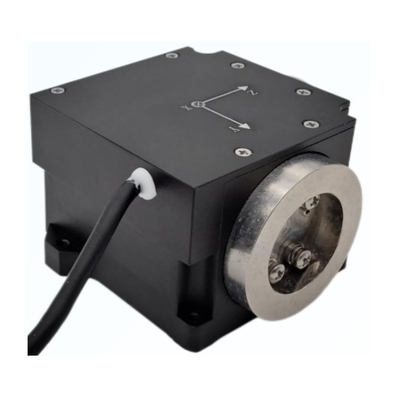

3OG-40M یک سنسور سرعت زاویه ای بی وقفه با دقت بالا بر اساس اثر بصری Sagnac است که برای اندازه گیری سرعت زاویه ای یک بستر در حال حرکت در امتداد محور حساس آن طراحی شده است.در قلب این دستگاه یک حلقه پیشرفته فیبر نوری وجود دارد، که به عنوان واحد سنجش سرعت زاویه ای عمل می کند.
از یک مدار تشخیص دایره بسته دیجیتالی برای استخراج تفاوت مسیر نوری ایجاد شده توسط تداخل بین امواج نوری در جهت ساعت و خلاف جهت ساعت استفاده می کند.این تفاوت مسیر نوری، که توسط سرعت زاویه ای خارجی ایجاد می شود، به دقت توسط حلقه فیبر نوری تشخیص داده می شود. یک سیستم کنترل بازخورد پیچیده سپس این سیگنال را به یک خروجی ولتاژ تبدیل می کند،امکان تعدیل در زمان واقعی و تعدیل مجدد.
از طریق این مکانیسم کنترل پیشرفته حلقه بسته، 3OG-40M به تشخیص سرعت زاویه ای با دقت بالا با ثبات و قابلیت اطمینان استثنایی دست می یابد.این باعث می شود آن را ایده آل برای برنامه های کاربردی که نیاز به اندازه گیری دقیق بی وقفه، مانند سیستم های ناوبری، تثبیت و کنترل حرکت در زمینه های هوافضا، دفاع و صنعتی.

جزئیات تصاویر

پارامتر فنی

سریال شماره	ماده آزمایش	واحد	3OG-40	3OG-40M	3OG-56
1	ابعاد کلی	mm	71.5×71.5×45
2	زمان شروع	S	3	3	3
3	موقعیت صفر	(°) / ساعت	≤1	≤1	≤1
4	ثبات بی طرفی صفر در دمای اتاق (در دمای ثابت)	(°) / ساعت	≤0.08 ((10s)	≤0.3 ((10s)	≤1 ((10s)
6	تکرار بی طرفی صفر	(°) / ساعت	≤0.08	≤0.3	≤1
7	حساسیت بی طرفی صفر	(°) /h/G	≤0.05	≤0.07	≤0.1
8	راه رفتن تصادفي ضریب	() / h1/2	≤0.01	≤0.01	≤0.05
9	عدم خطی بودن فاکتور مقیاس	ppm	≤20	≤50	≤100
10	عدم تقارن فاکتور مقیاس	ppm	≤10	≤30	≤50
11	تکرار فاکتور مقیاس	ppm	≤20	≤50	≤100
12	آستانه	(°) / ساعت	≤0.05	≤0.05	≤0.08
13	قطعنامه	(°) / ساعت	≤0.05	≤0.05	≤0.05
14	پهنای باند	هرتز	≥200	≥200	≥200
15	دمای کار	°C	-45+70	-45+70	-45+70
16	دمای ذخیره سازی	°C	-55+80	-55+80	-55+80
17	محدوده پویا	(°) /s	±500/±800	±500/±800	±500/±1000
18	ولتاژ تغذیه	V	+5	+5	+5
19	قدرت در حالت ثابت مصرف	W	≤4	≤4	≤4
20	دمای کامل ثابت مصرف برق دولت	W	≤8	≤8	≤8
21	شروع کنيد جریان	A	<2	<2	<2
