عملکرد بالا سه محور یکپارچه سنسور سرعت زاویه ای فیبر نوری جیروسکوپ با دامنه گسترده

نام تجاری:	FIREPOWER
شماره مدل:	3OG-40M
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

±500/±800°/s

پایداری سوگیری صفر:

≤0.3 درجه در ساعت

تکرارپذیری سوگیری صفر:

≤0.3 درجه در ساعت

غیر خطی بودن ضریب مقیاس:

≤50ppm

پهنای باند:

≥200 هرتز

حساسیت سوگیری صفر:

≤0.07°/h/Gs

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

جیروسکوپ فیبر نوری با کارایی بالا,ژایروسکوپ فیبر نوری با محدوده گسترده,سنسور سرعت زاویه ای سه محور یکپارچه

Wide range fiber optic gyroscope

Three Axis Integrated Angular Rate Sensor

توضیح محصول

توضیحات محصول

3OG-40Mیک سنسور سرعت زاویه ای است که بر اساس اثر بصری Sagnac ساخته شده است و برای اندازه گیری سرعت زاویه ای حامل در امتداد محور حساس محصول استفاده می شود.یک واحد سنجش سرعت زاویه ای از محصول یک حلقه فیبر نوری است, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring، و در همین حال یک سیگنال ولتاژ تبدیل شده از یک سیگنال تفاوت مسیر نوری تحت بازخورد و کنترل حلقه بسته قرار می گیرد، به طوری که نوسان و نوسان سیگنال تحقق می یابد,و هدف تشخیص سیگنال سرعت زاویه ای با دقت بالا به دست می آید

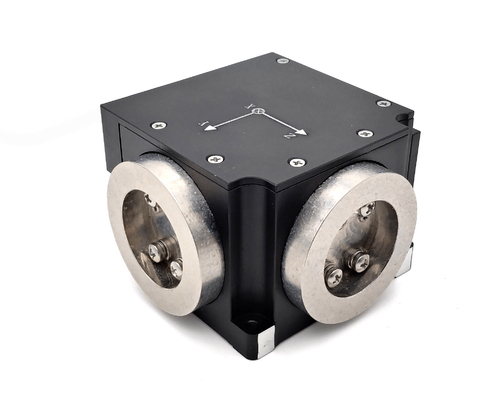

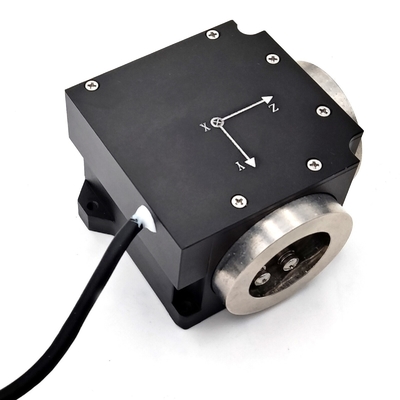

جزئیات تصاویر

پارامتر فنی

سریال شماره	ماده آزمایش	واحد	3OG-40	3OG-40M	3OG-56
1	ابعاد کلی	mm	71.5×71.5×45
2	زمان شروع	S	3	3	3
3	موقعیت صفر	(°) / ساعت	≤1	≤1	≤1
4	ثبات بی طرفی صفر در دمای اتاق (در دمای ثابت)	(°) / ساعت	≤0.08 ((10s)	≤0.3 ((10s)	≤1 ((10s)
6	تکرار بی طرفی صفر	(°) / ساعت	≤0.08	≤0.3	≤1
7	حساسیت بی طرفی صفر	(°) /h/G	≤0.05	≤0.07	≤0.1
8	راه رفتن تصادفي ضریب	() / h1/2	≤0.01	≤0.01	≤0.05
9	عدم خطی بودن فاکتور مقیاس	ppm	≤20	≤50	≤100
10	عدم تقارن فاکتور مقیاس	ppm	≤10	≤30	≤50
11	تکرار فاکتور مقیاس	ppm	≤20	≤50	≤100
12	آستانه	(°) / ساعت	≤0.05	≤0.05	≤0.08
13	قطعنامه	(°) / ساعت	≤0.05	≤0.05	≤0.05
14	پهنای باند	هرتز	≥200	≥200	≥200
15	دمای کار	°C	-45+70	-45+70	-45+70
16	دمای ذخیره سازی	°C	-55+80	-55+80	-55+80
17	محدوده پویا	(°) /s	±500/±800	±500/±800	±500/±1000
18	ولتاژ تغذیه	V	+5	+5	+5
19	قدرت در حالت ثابت مصرف	W	≤4	≤4	≤4
20	دمای کامل ثابت مصرف برق دولت	W	≤8	≤8	≤8
21	شروع کنيد جریان	A	<2	<2	<2
