سه محور یکپارچه فیبر نوری ژایروسکوپ سیستم ناوبری بی وقفه ژایروسکوپ برای ردیابی سرو

نام تجاری:	FIREPOWER
شماره مدل:	3OG-40M
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

±500/±800°/s

پایداری سوگیری صفر:

≤0.3 درجه در ساعت

تکرارپذیری سوگیری صفر:

≤0.3 درجه در ساعت

غیر خطی بودن ضریب مقیاس:

≤50ppm

پهنای باند:

≥200 هرتز

حساسیت سوگیری صفر:

≤0.07°/h/Gs

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

سرویو ردیابی فیبر نوری جیرو,ژایروسکوپ سیستم ناوبری بی حرکت,جیروهای سه محوری فیبر نوری

inertial navigation system gyroscope

Three axis fiber optic gyro

توضیح محصول

توضیحات محصول

3OG-40Mیک سنسور سرعت زاویه ای است که بر اساس اثر بصری Sagnac ساخته شده است و برای اندازه گیری سرعت زاویه ای حامل در امتداد محور حساس محصول استفاده می شود.یک واحد سنجش سرعت زاویه ای از محصول یک حلقه فیبر نوری است, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring، و در همین حال یک سیگنال ولتاژ تبدیل شده از یک سیگنال تفاوت مسیر نوری تحت بازخورد و کنترل حلقه بسته قرار می گیرد، به طوری که نوسان و نوسان سیگنال تحقق می یابد,و هدف تشخیص سیگنال سرعت زاویه ای با دقت بالا به دست می آید

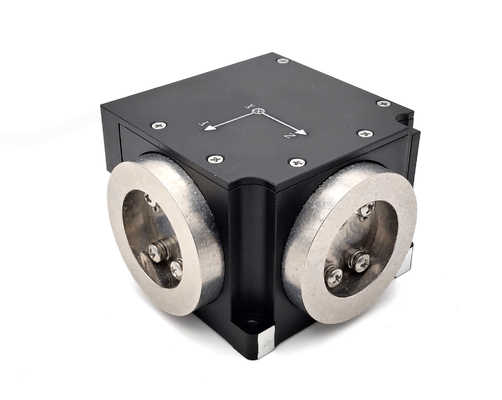

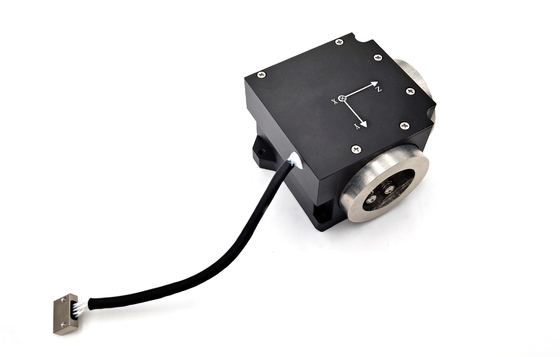

جزئیات تصاویر

پارامتر فنی

سریال شماره	ماده آزمایش	واحد	3OG-40	3OG-40M	3OG-56
1	ابعاد کلی	mm	71.5×71.5×45
2	زمان شروع	S	3	3	3
3	موقعیت صفر	(°) / ساعت	≤1	≤1	≤1
4	ثبات بی طرفی صفر در دمای اتاق (در دمای ثابت)	(°) / ساعت	≤0.08 ((10s)	≤0.3 ((10s)	≤1 ((10s)
6	تکرار بی طرفی صفر	(°) / ساعت	≤0.08	≤0.3	≤1
7	حساسیت بی طرفی صفر	(°) /h/G	≤0.05	≤0.07	≤0.1
8	راه رفتن تصادفي ضریب	() / h1/2	≤0.01	≤0.01	≤0.05
9	عدم خطی بودن فاکتور مقیاس	ppm	≤20	≤50	≤100
10	عدم تقارن فاکتور مقیاس	ppm	≤10	≤30	≤50
11	تکرار فاکتور مقیاس	ppm	≤20	≤50	≤100
12	آستانه	(°) / ساعت	≤0.05	≤0.05	≤0.08
13	قطعنامه	(°) / ساعت	≤0.05	≤0.05	≤0.05
14	پهنای باند	هرتز	≥200	≥200	≥200
15	دمای کار	°C	-45+70	-45+70	-45+70
16	دمای ذخیره سازی	°C	-55+80	-55+80	-55+80
17	محدوده پویا	(°) /s	±500/±800	±500/±800	±500/±1000
18	ولتاژ تغذیه	V	+5	+5	+5
19	قدرت در حالت ثابت مصرف	W	≤4	≤4	≤4
20	دمای کامل ثابت مصرف برق دولت	W	≤8	≤8	≤8
21	شروع کنيد جریان	A	<2	<2	<2
