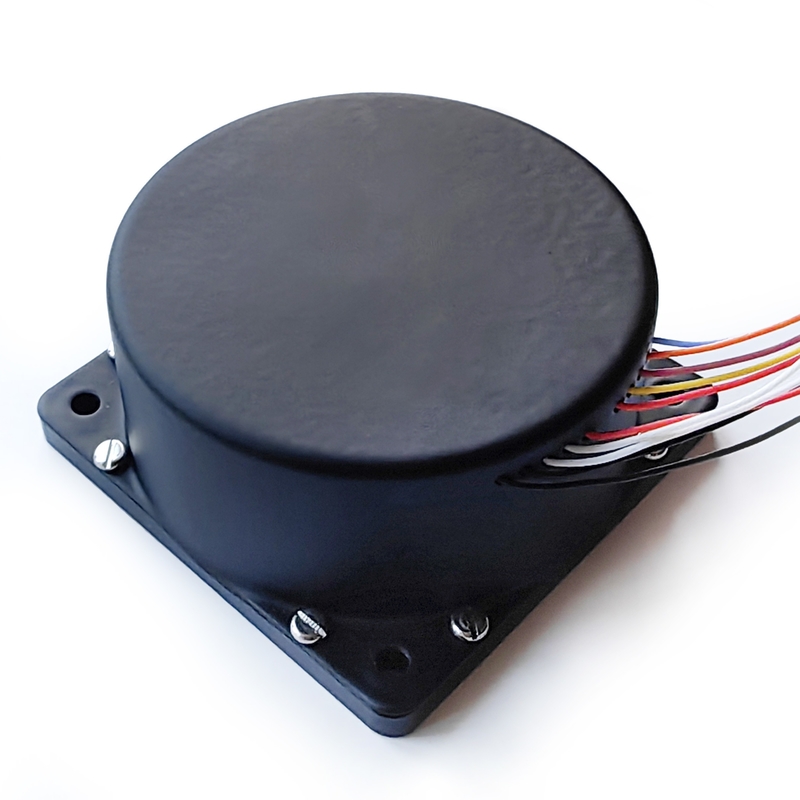

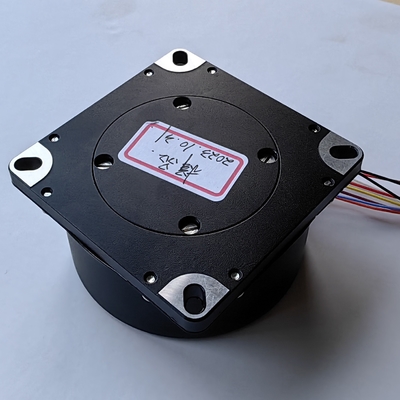

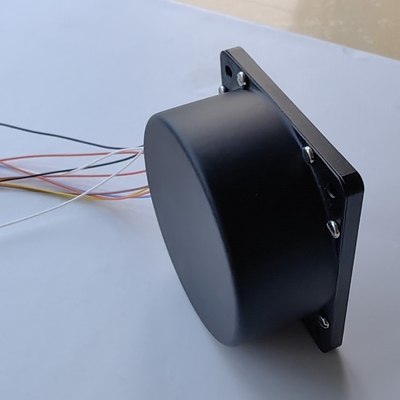

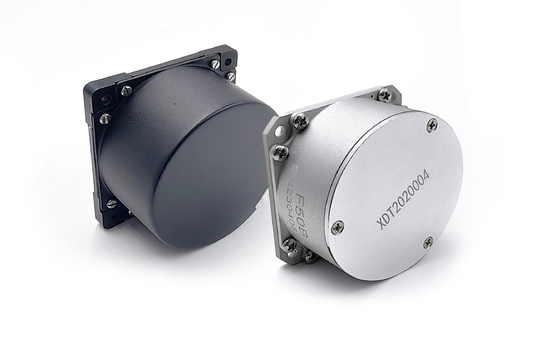

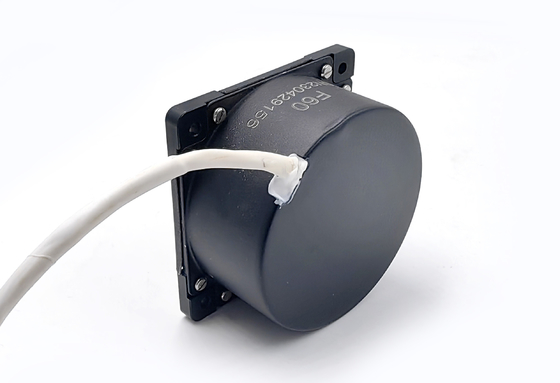

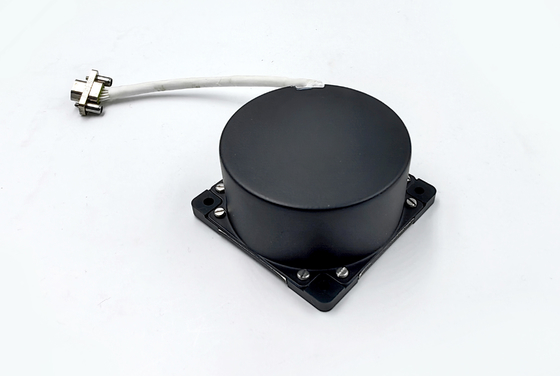

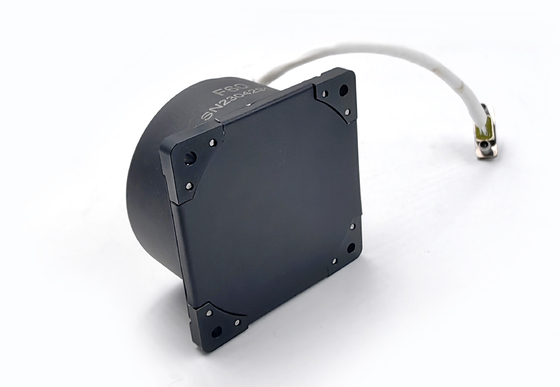

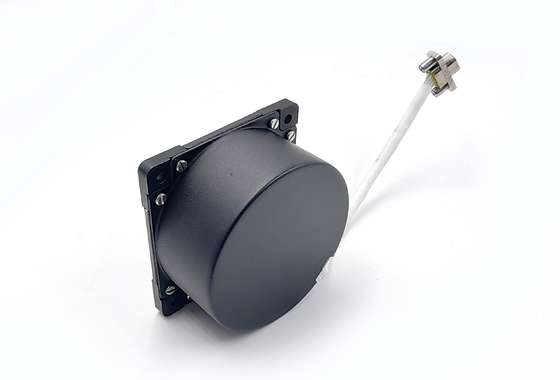

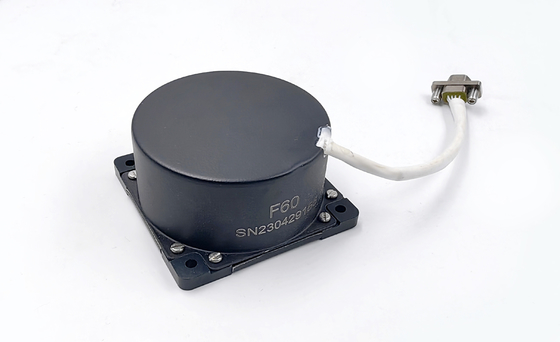

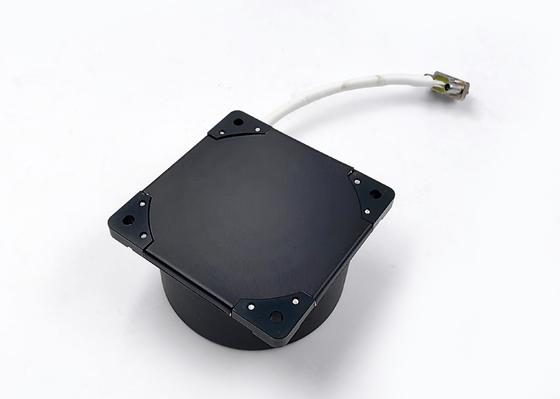

حالت نزدیک دیجیتال فیبر نوری ژایروسکوپ بی طرفی صفر کم

نام تجاری:	Firepower
شماره مدل:	F70A
مقدار تولیدی:	1 عدد
قیمت:	US$3,150.00~3,250.00
شرایط پرداخت:	T/T
توانایی عرضه:	500 عدد در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

شنژزن، چین

گواهی:

محدوده اندازه گیری:

± 400 ~ 800 ± درجه در ثانیه

ثبات بایاس صفر:

≤0.05 درجه در ساعت، 10 ثانیه

تکرارپذیری سوگیری صفر:

≤0.05 درجه در ساعت

ضریب راه رفتن تصادفی:

≤0.005°/√h

غیر خطی بودن ضریب مقیاس:

≤50ppm

تکرارپذیری فاکتور مقیاس:

≤50ppm

عدم تقارن فاکتور مقیاس:

≤50ppm

زمان شروع:

≤1 ثانیه

پهنای باند:

500 هرتز

منبع برق:

± 5±0.15 ولت

قدرت:

≤6W

دمای کار:

-40~+70°C

دمای ذخیره سازی:

-55 ~ 85+ درجه سانتیگراد

لرزش:

20~2000 هرتز، 0.06g2/Hz

ضربه:

30 گرم، 11 میلی‌ثانیه

نرخ باد:

921600 (قابل تنظیم) bps

حالت خروجی:

RS-422

کانکتور:

J30J-15TJL/(قابل تنظیم)

ابعاد کلی:

70mm*70mm*30mm

نصب:

۶۲ میلی متر*۶۲ میلی متر

جزئیات بسته بندی:

اسفنج و جعبه

قابلیت ارائه:

500 عدد در ماه

برجسته کردن:

ژایروسکوپ فیبر نوری با تعصب صفر پایین,ژایروسکوپ فیبر نوری با حلقه نزدیک,ژایروهای فیبر نوری با حلقه نزدیک

Close-Loop Fiber Optic Gyroscope

Close-Loop Fiber Optic Gyro

توضیح محصول

اطلاعات اساسی

شماره مدل

F70

اندازه گیری مقادیر شاخه

مجرد

درجه دقت

0.05درجه در ساعت

رتبه بندی IP

IP67

گواهینامه

سفارشی

محدوده اندازه گیری

800درجه/S

ثبات تعصب

0.05درجه در ساعت

ضریب راه رفتن تصادفی

0.005درجه در ساعت

منبع برق

5 ولت

نرخ بود

115200 ~ 921600 هرتز

بسته حمل و نقل

اسفنج و جعبه

مشخصات

70mm × 70mm × 32mm

کد HS

9031809090

ظرفیت تولید

۵۰۰ دلار در ماه

توضیحات محصول

پهنای باند بالا فیبر نوری دقت بالا جیروسکوپ زمان فعال شدن کوتاه

ژایروسکوپ فیبر نوری یک نوع سنسور فیبر حساس به نرخ زاویه ای است. اصل اصلی کار آن استفاده از اثر Sagnac است: در یک واسطه سنج حلقه ای،موج نوری که توسط منبع نوری منتشر می شود توسط تقسیم کننده پرتو به دو قسمت تقسیم می شود، و دو پرتو نور در امتداد جهت جلو و عقب به ترتیب خواهد بود. حرکت در جهت معکوس ساعت و بازگشت به قطعات پرتو

ساختار و ویژگی های محصول
ساختار ژایروسکوپ یک طرح طراحی ساختار حلقه فیبر نوری معمولی را اتخاذ می کند و از طراحی یکپارچه مینیاتوریزاسیون، ثبات ساختاری (مقاومت به شوک و ارتعاش) ،ضد صدا، تقارن ساختاری، سهولت نصب و طراحی حرارتی (خصوصیات دمایی) و جنبه های دیگر در نظر گرفته شد و ساختار موجود گیرو بهینه سازی و طراحی شد.

پارامترهای اصلی جیرو
فاکتور مقیاس غیر خطی: ≤50ppm (1σ)
عدم تقارن فاکتور مقیاس: ≤50ppm (1σ)
تکرار فاکتور مقیاس: ≤50ppm (1σ)
محدوده پویا:±300°/s
ثبات بی طرفی صفر: ≤0.05°/h (1σ)
تکرار بی طرفی صفر: ≤0.05°/h (1σ)
ضریب حرکت تصادفی: ≤0.005°/√h
پهنای باند: ≥200Hz
وزن: ≤250g

رابط

شماره گره	تعریف	یادآوری
1	+5V	قدرت ورودی 5 ولت
2	+5V	قدرت ورودی 5 ولت
3	-5 ولت	ورودی برق 5 ولت
4	-5 ولت	ورودی برق 5 ولت
5	±5VGND	زمین قدرت (توجه: نباید به شیل جیرو متصل شود)
6	±5VGND	زمین قدرت (توجه: نباید به شیل جیرو متصل شود)
7	T+	سیگنال خروجی جیرو+
18	....	سيگنال خروجي جيرو...
بقيه	غیرفعال کنید
