جیروسکوپ فیبر نوری با حجم کوچک با عملکرد بالا

نام تجاری:	Firepower
شماره مدل:	F60B
مقدار تولیدی:	1 عدد
قیمت:	US$3,300.00~3,500.00
شرایط پرداخت:	T/T
توانایی عرضه:	500 عدد در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

شينزين، چين

گواهی:

محدوده اندازه گیری:

± 400 ~ 800 ± درجه در ثانیه (اختیاری)

ثبات بایاس صفر:

≤0.1°/h، 10 ثانیه

تکرارپذیری سوگیری صفر:

≤0.1 درجه در ساعت

ضریب راه رفتن تصادفی:

<0.01°/√h

غیر خطی بودن ضریب مقیاس:

≤60ppm

تکرارپذیری فاکتور مقیاس:

≤60ppm

عدم تقارن فاکتور مقیاس:

≤60ppm

زمان شروع:

≤1 ثانیه

پهنای باند:

500 هرتز

منبع برق:

± 5±0.15 ولت

قدرت:

≤6W

دمای کار:

-40~+70°C

دمای ذخیره سازی:

-55 ~ 85+ درجه سانتیگراد

لرزش:

20~2000 هرتز، 0.06g2/Hz

ضربه:

30 گرم، 11 میلی‌ثانیه

نرخ باد:

921600 (قابل تنظیم) bps

حالت خروجی:

RS-422

کانکتور:

J30J-15TJL/(قابل تنظیم)

ابعاد کلی:

60mm*60mm*32mm

ابعاد نصب:

52mm*52mm

جزئیات بسته بندی:

اسفنج و جعبه

قابلیت ارائه:

500 عدد در ماه

برجسته کردن:

ژایروسکوپ فیبر نوری با حلقه نزدیک,جیروسکوپ فیبر نوری حجم کوچک,جیروسکوپ فیبر نوری با کارایی بالا

Small Volume Fiber Optic Gyroscope

High Performance Fiber Optic Gyroscope

توضیح محصول

اطلاعات اساسی

شماره مدل

F60

اندازه گیری مقادیر شاخه

مجرد

درجه دقت

0.06درجه در ساعت

رتبه بندی IP

IP67

گواهینامه

سفارشی

محدوده اندازه گیری

۴۰۰ تا ۸۰۰ درجه در ثانیه

ثبات صفر آفست

0.06درجه در ساعت

فاکتور مقیاس غیرخطی

<50 ppm

منبع برق

5 ولت

پهنای باند

>200 هرتز

بسته حمل و نقل

اسفنج و جعبه

مشخصات

70mm × 70mm × 32mm

کد HS

9031809090

ظرفیت تولید

۵۰۰ دلار در ماه

توضیحات محصول

حسگر ژایروسکوپ FOG با دامنه پویا بالا RS422 ارتباطات دیجیتالتوضیحات محصول

ساختار و ویژگی های محصول
ساختار ژایروسکوپ یک طرح طراحی ساختار حلقه فیبر نوری معمولی را اتخاذ می کند و از طراحی یکپارچه مینیاتوریزاسیون، ثبات ساختاری (مقاومت به شوک و ارتعاش) ،ضد صدا، تقارن ساختاری، سهولت نصب و طراحی حرارتی (خصوصیات دمایی) و جنبه های دیگر در نظر گرفته شد و ساختار موجود گیرو بهینه سازی و طراحی شد.

استفاده از محصول

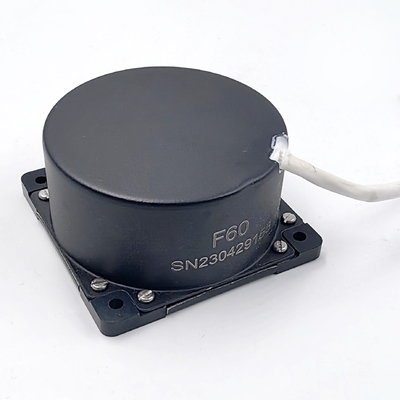

جروسکوپ فیبر نوری F60 دارای ویژگی های عمر طولانی، مقاومت قوی در برابر شوک و ارتعاش، محدوده اندازه گیری بزرگ، پهنای باند بالا، شروع فوری، بدون حرکت ناشی از شتاب،و پوشش دقت گسترده. می تواند به طور گسترده ای در کشتی ها، هواپیماها و وسایل نقلیه و روبات ناوبری، موقعیت و جهت گیری، کنترل ثبات و زمینه های دیگر استفاده شود.

منبع برق کاری ژایرو
±منبع برق 5 ولت، دقت منبع برق 5٪، موج منبع برق بیش از 20mV نیست. حداکثر جریان تکان دهنده منبع برق دمای کامل 1.5A است.مصرف برق در حالت ثابت در دمای اتاق بیش از 2.5W و مصرف برق در حالت ثابت در دمای کامل بیش از 5W نیست.

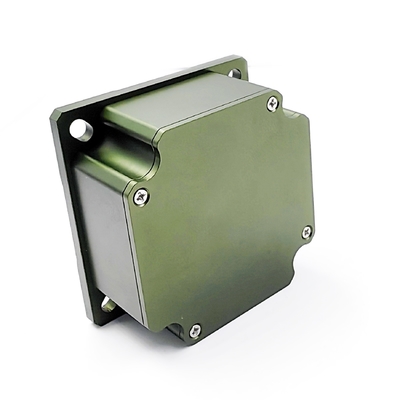

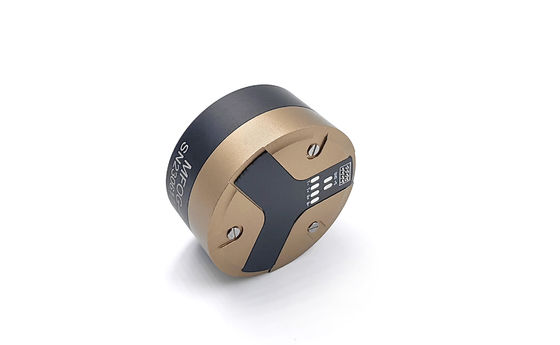

جیروسکوپ فیبر نوری با حجم کوچک با عملکرد بالا 0

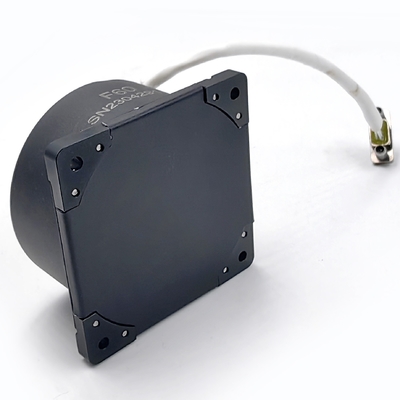

جیروسکوپ فیبر نوری با حجم کوچک با عملکرد بالا 1

پروژه	واحد	F60A	F60B	F60C	F60D
ممحدوده آسانسور	o/s	±400±800
ثبات صفر آفست	o/h	≤0.06	≤0.1	≤0.3	≤1.5
تکرار بی طرفی صفر	o/h	≤0.06	≤0.1	≤0.3	≤1.5
ضریب راه رفتن تصادفی	o/√h	≤0.006	≤0.01	≤0.03	≤0.5
فاکتور مقیاس غیر خطی	ppm	≤50	≤60	≤70	≤150
فاکتور مقیاستکرار	ppm	≤50	≤60	≤70	≤150
فاکتور مقیاسآسمتری	ppm	≤50	≤60	≤70	≤150
زمان شروع	s	≤1
پهنای باند	هرتز	>200
منبع برق	V	-5،+5
قدرت	W	≤6
دمای کار	oC	-40 ~ +65
دمای ذخیره سازی	oC	-45 ~ +85
لرزش	هرتز,g2/ هرتز	20~2000,0.06
شوک	g,ms	30,11
نرخ تجدید داده ها	هرتز	200 تا 2000
نرخ بود	bps	115200 تا 921600
روش خروجی	/	پخش (پیش فرض) / فعال (مخصص)
سطح رابط	/	RS-422
کانکتور	/	J30J-15TJL
اندازه شکل	mm	Φ60×32
