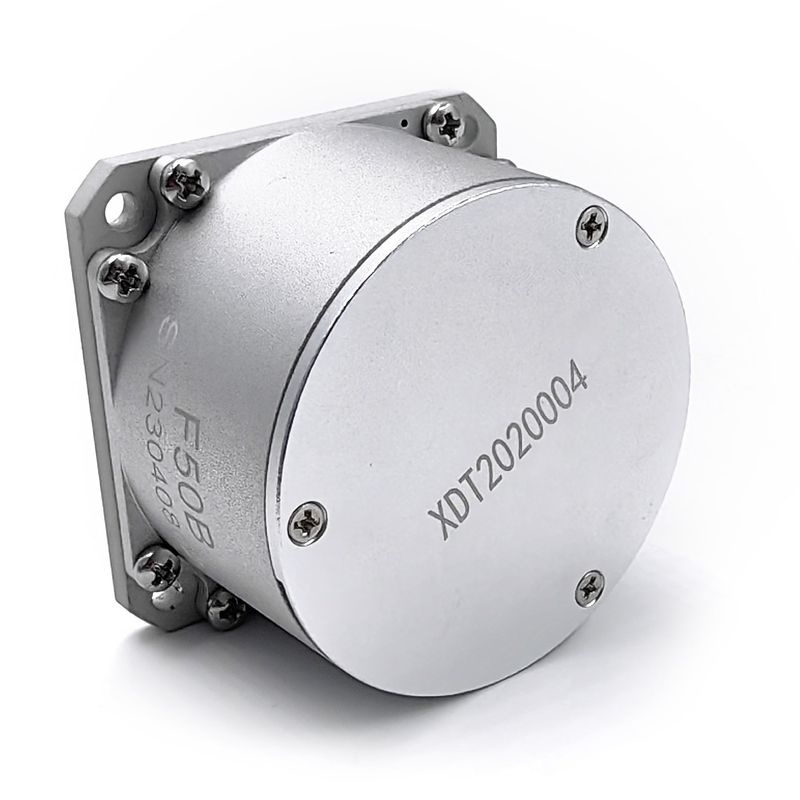

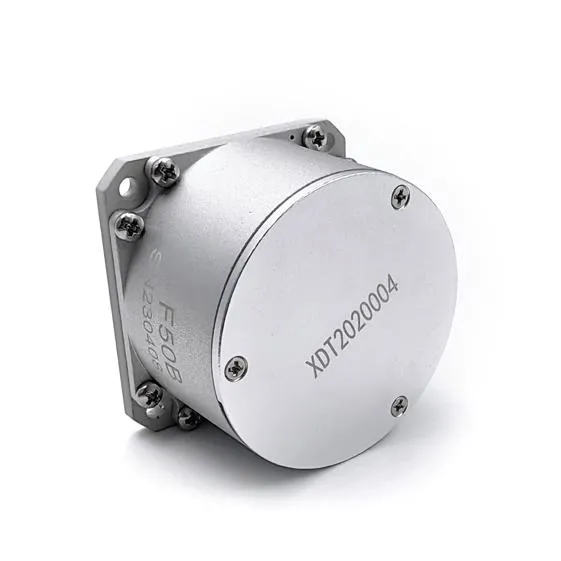

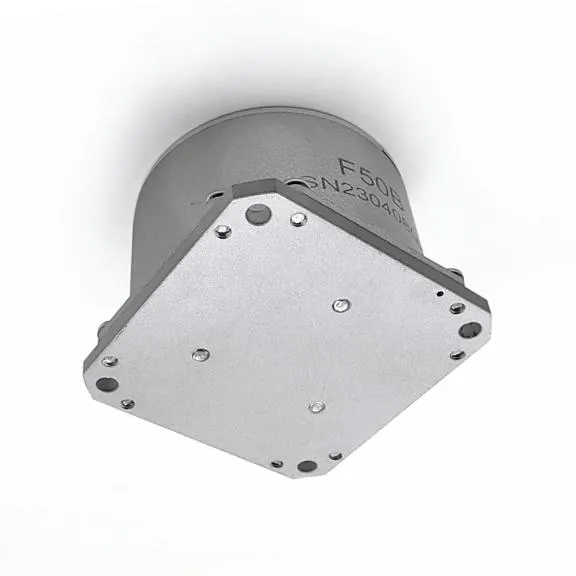

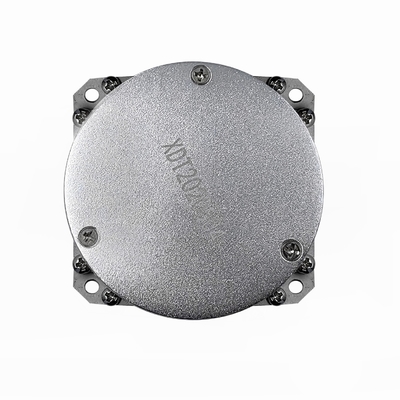

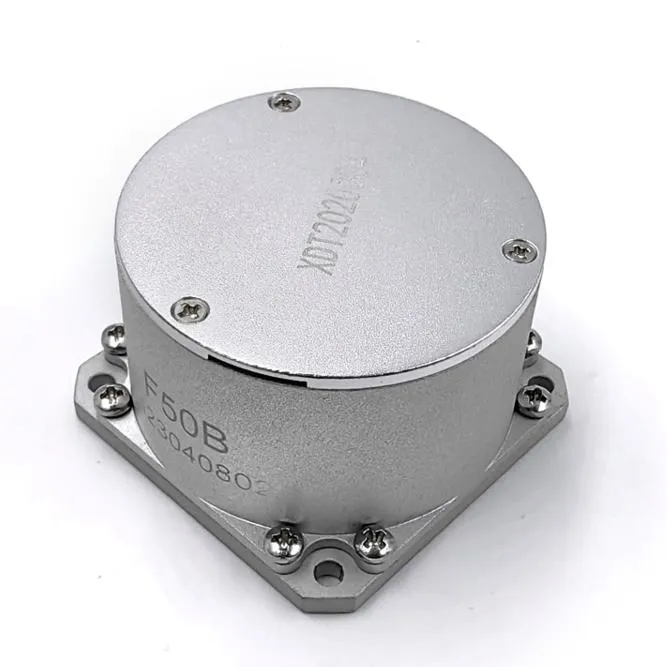

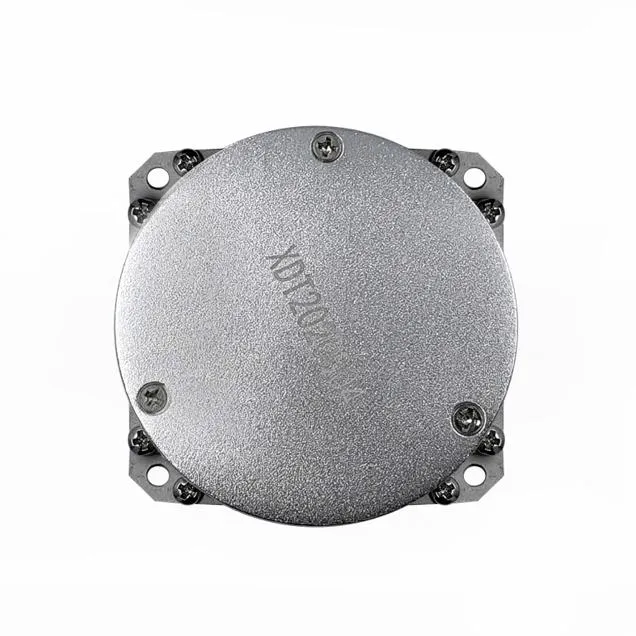

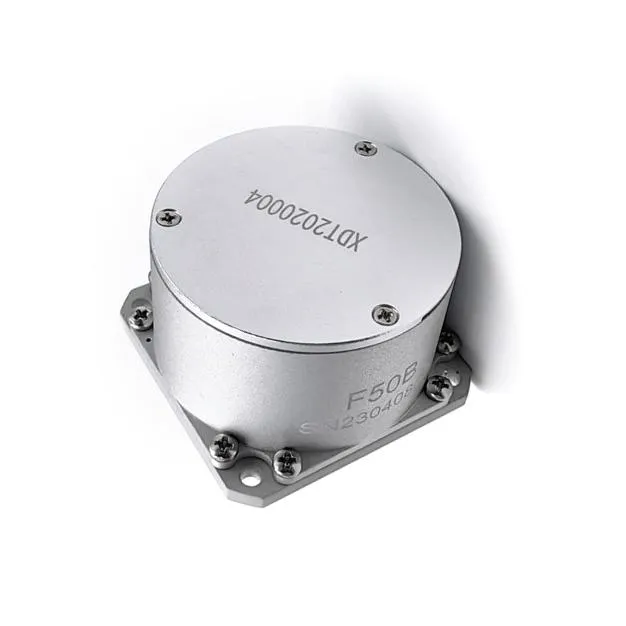

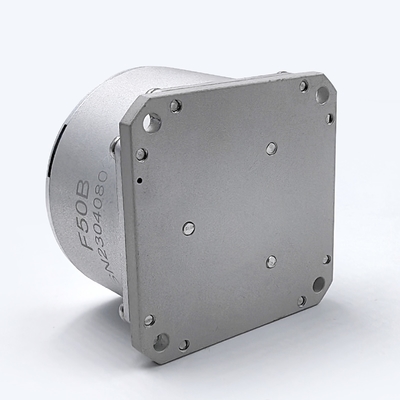

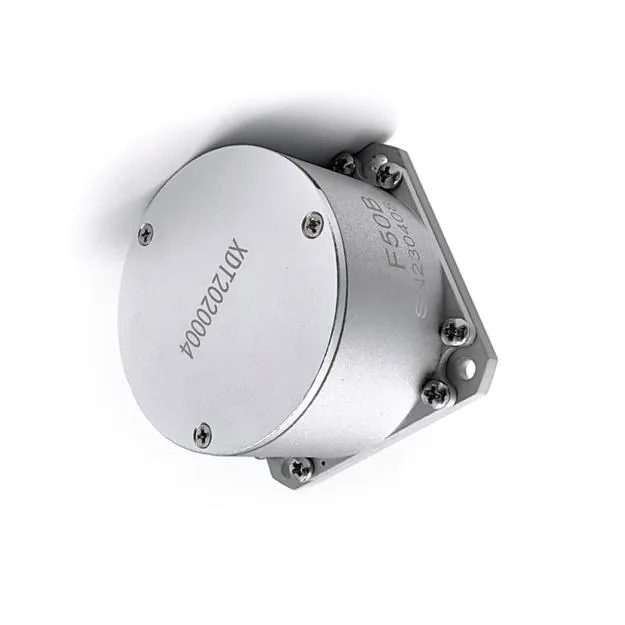

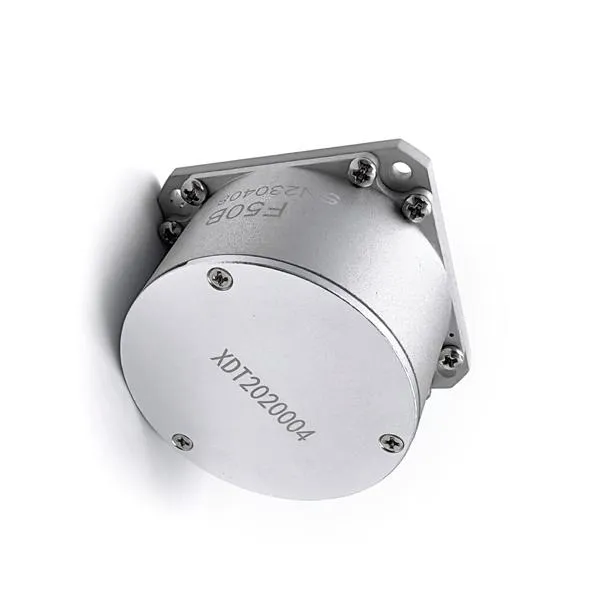

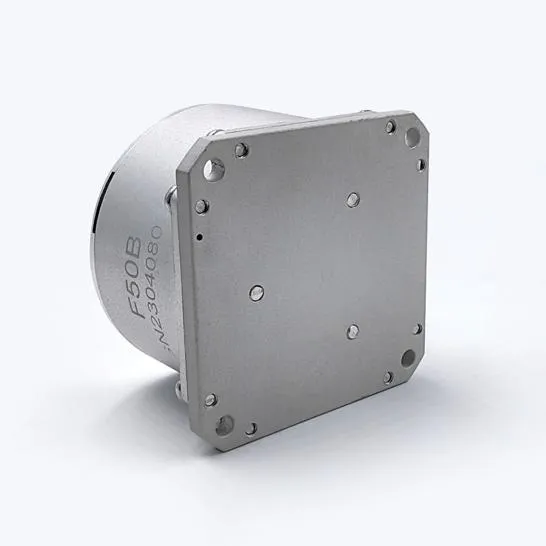

گايروسکوپ فايبر اپتيک با حجم كوچك با قيمت کم

نام تجاری:	Firepower
شماره مدل:	F50B
مقدار تولیدی:	1 عدد
قیمت:	US$2,800.00~3,000.00
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	100 عدد در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

شينزين، چين

گواهی:

محدوده اندازه گیری:

-500~+500°/s

ثبات بایاس صفر:

≤0.1°/h، 10 ثانیه

تکرارپذیری سوگیری صفر:

≤0.1 درجه در ساعت

ضریب راه رفتن تصادفی:

≤0.01°/√h

غیر خطی بودن ضریب مقیاس:

≤40ppm

تکرارپذیری فاکتور مقیاس:

≤40ppm

عدم تقارن فاکتور مقیاس:

≤40ppm

زمان شروع:

≤1 ثانیه

پهنای باند:

500 هرتز

منبع برق:

± 5±0.15 ولت

قدرت:

≤6W

دمای کار:

-40~+70°C

دمای ذخیره سازی:

-55 ~ 85+ درجه سانتیگراد

لرزش:

20~2000 هرتز، 0.06g2/Hz

ضربه:

30 گرم، 11 میلی‌ثانیه

نرخ باد:

921600 (قابل تنظیم)bps

حالت خروجی:

RS-422

کانکتور:

J30J-15TJL/(قابل تنظیم)

ابعاد کلی:

50mm*50mm*32mm

ابعاد نصب:

43mm*43mm

جزئیات بسته بندی:

اسفنج و جعبه

قابلیت ارائه:

100 عدد در ماه

برجسته کردن:

ژایروسکوپ فیبر نوری با حلقه نزدیک,جیروسکوپ فیبر نوری حجم کوچک,گايروسکوپ هاي کم قيمت فايبر نوري

Small Volume Fiber Optic Gyroscope

Low Price Fiber Optic Gyroscope

توضیح محصول

1.1بررسی محصول
این محصول یک سنسور سرعت زاویه ای بی وقفه بر اساس اثر بصری Sagnac است که برای اندازه گیری سرعت زاویه ای حامل در امتداد محور حساس محصول استفاده می شود.واحد سنجش سرعت زاویه ای محصول یک حلقه فیبر نوری است، یک مدار تشخیص دایره بسته دیجیتال برای استخراج تفاوت مسیر نوری نور در جهت ساعت و جهت مخالف ساعت که توسط نرخ زاویه فیزیکی خارجی ایجاد می شود، اتخاذ شده است.که توسط حلقه فیبر نوری حس می شود، و در همین حال یک سیگنال ولتاژ تبدیل شده از یک سیگنال تفاوت مسیر نوری تحت بازخورد و کنترل حلقه بسته قرار می گیرد، به طوری که نوسان و نوسان سیگنال تحقق می یابد,و هدف تشخیص سیگنال سرعت زاویه ای به دست می آید.

1.2 عملکرد
این محصول از یک واحد سنجش سرعت زاویه ای نوری و یک واحد تشخیص سیگنال تشکیل شده است که اطلاعات افزایش زاویه ای یک محور و اطلاعات دمای داخلی را فراهم می کند.
1.3 کاربرد
این محصولات عمدتاً برای کاربردهایی مانند سیستم های ناوبری بی وقفه با دقت متوسط، سیستم های موقعیت و جهت گیری و سیستم های ثبات servo مناسب هستند.

این محصول عمدتا از اجزای زیر تشکیل شده است:
اجزای مسیر نوری
ب) صفحه مدار سیگنال شناسایی و کنترل؛
ج) اسکلت، پوسته و سایر قطعات ساختاری حلقه فیبر نوری؛
1.3اندازه
ابعاد کلی (ملی متر): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × W × H)
ابعاد نصب (ملی متر):پیچ های 41 X 41, 4 M3

اندازه

رابط الکتریکی

شماره پین	تعریف	توضیح بده
1,9	T+	خروجی پورت سریال RS422 +
2,10	....	خروجی پورت سریال RS422-
4,5	+5VA	منبع برق آنالوگ + 5 ولت
6,7	AGND	زمین قدرت آنالوگ
8,15	-5VA	منبع برق آنالوگ -5 ولت
12,13	VCC	منبع برق دیجیتال + 5/+ 3.3V
11,14	GND	زمین برق دیجیتال
