سیستم ناوبری بی وقفه دقیق ±500°/s محدوده با حسگرهای فیبر نوری جیروسکوپ RS422 خروجی

Name: سیستم ناوبری بی وقفه دقیق ±500°/s محدوده با حسگرهای فیبر نوری جیروسکوپ RS422 خروجی
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS200A
Price: 5,000.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	INS200A
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

محدوده ژیروسکوپ:

± 500 درجه در ثانیه

پایداری بایاس ژیروسکوپ:

≤0.04 درجه در ساعت

برد شتاب سنج:

± 20 گرم

پایداری بایاس شتاب سنج:

≤50 گرم

رابط:

CAN/RS422/شبکه

منبع برق:

18-36 ولت

وزن:

≤6 کیلوگرم

اندازه:

178*178*134.5 میلی متر

پهنای باند:

> 300 هرتز

دقت موقعیت:

≤1.5 متر

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

rs422 سیستم ناوبری بی وقفه,سیستم ناوبری دقیق بی وقفه,سیستم ناوبری بی وقفه فیبر نوری

Precision Inertial Navigation System

Fiber Optic Gyroscope Inertial Navigation System

توضیح محصول

سیستم ناوبری بی وقفه دقیق ±500°/s محدوده با حسگرهای فیبر نوری جیروسکوپ RS422 خروجی

توضیحات محصول

سیستم ناوبری یکپارچه INS200A دارای جیروسکوپ MEMS با عملکرد بالا و شتاب سنج داخلی است که می تواند داده های GNSS خارجی را دریافت کند.تحقق همجوشی چند سنسور و الگوریتم ناوبری یکپارچه، و توانایی ناوبری بی وقفه کوتاه مدت دارند زمانی که GNSS ناقص باشد.

این محصول دارای قابلیت اطمینان بالا و سازگاری قوی با محیط زیست است.
نرم افزار، محصولات می توانند به طور گسترده ای در زمینه های هواپیماهای بدون سرنشین تاکتیکی و صنعتی، وسایل نقلیه بدون سرنشین، کشتی های بدون سرنشین، بمب های هدایت شده هوایی، مهمات هوشمند، موشک ها،ارتباطات موبایل، نقشه برداری، جستجوگر و پلتفرم ثابت.

پارامترهای فنی

ماده		شاخص ها
جیرو کانال	محدوده اندازه گیری	-500°/s +500°/s
	قطعنامه	≤0.01°/h
	باقیمانده تعصب	-0.02°/ساعت +0.02°/ساعت
	راه رفتن تصادفي	≤0.007°/√h
	ثبات تعصب در دمای اتاق	≤0.04°/h ((1σ، 10s)
	ثبات تعصب در حالت کامل دما	≤0.06°/h ((1σ، 10s)
	دمای عادی تکرار تعصب	≤0.04°/h ((1σ)
	تکرار تعصب در حد کامل دما	≤0.06°/h ((1σ)
	عدم خطی بودن فاکتور مقیاس	≤30ppm
	تکرار فاکتور مقیاس	≤30ppm ((1σ)
	زمان شروع جیرو	≤5s
	پهنای باند جیرو	>300 هرتز
	خطای نصب باقیمانده سه محور ژایروسکوپ	≤10"
شتاب کانال	محدوده اندازه گیری	-20 گرم +20 گرم
	ثبات تعصب در دمای کامل	≤50ug ((1σ)
	تکرار تعصب در دمای کامل	≤80ug ((1σ)
	زمان شروع رو جمع کن	≤5s
	خطای باقیمانده نصب اضافه کردن سه محوری	≤10"

دقت تراز
هماهنگی دقت	شمال در جستجوی زمان	≤5 دقیقه
	تکرار قابلیت تراز زاویه مسیر	≤0.08°/cosL
	تکرار پذیری تراز ارتفاع	≤0.005°
	تکرار پذیری تراز زاویه رول	≤0.005°
	حالت جستجوی شمال	اختیاری

دقت ناوبری یکپارچه (فعال از طریق ماهواره)
دقت ناوبری یکپارچه	البته دقت اندازه گیری زاویه	≤0.06°
	دقت ارتفاع اندازه گیری زاویه	≤0.03°

	دقت اندازه گیری زاویه رول	≤0.03°


	دقت سرعت	≤0.03m/s
	دقت موقعیت	≤1.5m
	دقت موقعیت	≤2cm+1ppm

دقت ناوبری بی وقفه ای (هواپیمای غیرقابل اجرا)
دقت ناوبری یکپارچه	دقت حفظ زاویه مسیر	≤0.06°/h
	دقت نگه داشتن زاویه پیچ	≤0.03°/h
	دقت نگهداری زاویه رول	≤0.03°/h
	دقت موقعیت افقی بی وقفه خالص	≤1.0 مایل دریایی H ((5h)
	دقت موقعیت مکانی از ناوبری یکپارچه کمتر	≤0.2٪ (ساعت بیشتر از 3 کیلومتر)

عکس دقیق

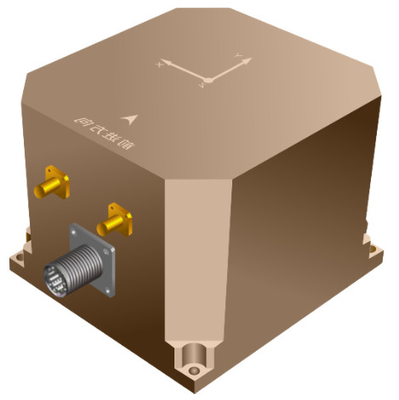

سیستم ناوبری بی وقفه دقیق ±500°/s محدوده با حسگرهای فیبر نوری جیروسکوپ RS422 خروجی 0

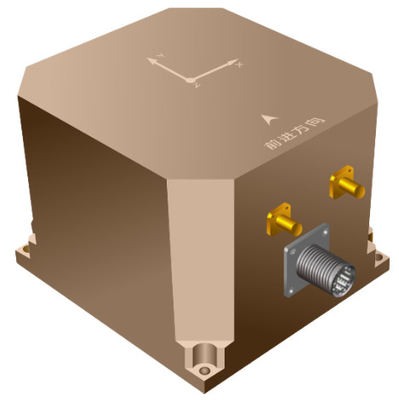

سیستم ناوبری بی وقفه دقیق ±500°/s محدوده با حسگرهای فیبر نوری جیروسکوپ RS422 خروجی 1

عکس کارخانه

پرداخت و حمل و نقل

سیستم ناوبری بی وقفه دقیق ±500°/s محدوده با حسگرهای فیبر نوری جیروسکوپ RS422 خروجی 3

سیستم ناوبری بی وقفه دقیق ±500°/s محدوده با حسگرهای فیبر نوری جیروسکوپ RS422 خروجی 4

سیستم ناوبری بی وقفه دقیق ±500°/s محدوده با حسگرهای فیبر نوری جیروسکوپ RS422 خروجی 5
