نام تجاری: | Firepower |
شماره مدل: | MGZ332HC |
مقدار تولیدی: | 1 |
قیمت: | قابل مذاکره |
شرایط پرداخت: | T/T |
توانایی عرضه: | 500 در ماه |

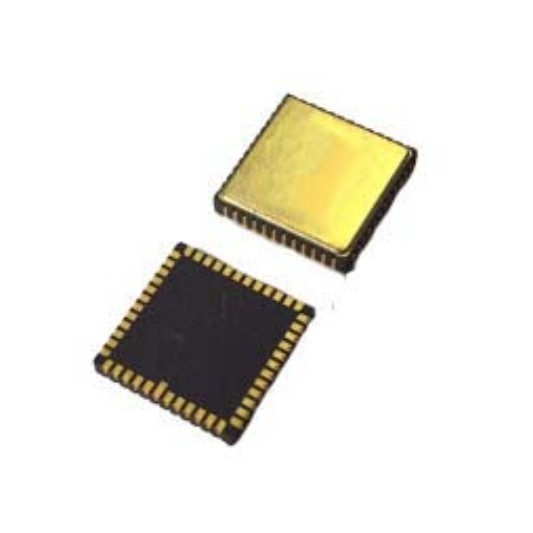

تراشه های ژایرو MEMS PCB های ژایرو با عملکرد بالا
طراحی PCB:
خازن های جداکننده برای پین های VCP، VREF، VBUF و VREG باید تا حد ممکن به پین ها نزدیک شوند و مقاومت معادل ردیاب ها باید به حداقل برسد.دیگر انتهای خازن های جداکننده برای VREFVBUF و VREG به نزدیکترین AVSS _ LN متصل می شوند و سپس از طریق یک دانه مغناطیسی به زمین سیگنال می دهند.زمانی که VCC در عملکرد عادی استدر این حالت، جریان کلی حدود 35 mA خواهد بود، که نیاز به یک ردیابی PCB گسترده برای اطمینان از ثبات ولتاژ دارد.✅ برای جلوگیری از مناطق متمرکز استرس، اجزای موجود را پیدا کنیدلازم است از عناصر بزرگ تبعید گرما و مناطق با تماس مکانیکی خارجی، اکستروژن و کشیدن اجتناب شود.و همچنین مناطقی که پیچ های موقعیت دهی در طول نصب کلی دچار انحراف می شوند.
در مورد محصول
عملکرد | MGZ1 | MGZ2 | MGZ3 | MGZ4 | MGZ5 | MGZ6 | |
محدوده | درجات | 500 | 500 | 500 | 400 | 400 | 8000 |
پهنای باند @3DB سفارشی) | هرتز | 250 | 250 | 250 | 200 | 100 | 200 |
دقت خروجی ((SPI دیجیتال) | تکه ها | 24 | 24 | 24 | 24 | 24 | 24 |
نرخ خروجی (ODR) (مخصوّص) | هرتز | 12K | 12K | 12K | 12K | 12K | 12K |
تاخير ((مخصوّص) | ms | <2 | <2 | <2 | <2 | <3 | <2 |
ثبات بی طرفی ((Allan Curve@25°C) | درجه/ساعت ((1o) | <0.5 | <0.2 | <0.3 | <0.1 | <0.1 | <5 |
ثبات بی طرفی ((10saverage@25°C) | درجه/ساعت ((1o) | <3 | <1 | <2.5 | <0.5 | <0.5 | <20 |
ثبات تعصب ((1serror@25°C) | درجه/ساعت ((1o) | <9 | <3 | <7.5 | <1.5 | <1.5 | <60 |
حرکت درجه حرارت تعصب | درجه/Hr/C | <2 | <1 | <2 | <0.5 | <0.5 | <5 |
تکرار تعصب ((25°C) | درجه/ساعت ((1o) | <3 | <1 | <3 | <0.5 | <0.5 | <5 |
تکرار فاکتور ترس ((25°C) | ppm ((1o) | <50 ppm | <50 ppm | <50 ppm | <50 ppm | <20 ppm | <10ppm |
انحراف فاکتور ترس ((1 سیگما) | ppm ((1o) | ±200ppm | ±200ppm | ±200ppm | ±200ppm | ±100ppm | ±100ppm |
فاکتور ترس غیر خطی (در دمای کامل) | ppm | < 300 ppm | < 300 ppm | < 300 ppm | < 300 ppm | <200 ppm | <100 ppm |
راه رفتن تصادفی زاویه ای ((ARW) | °/√h | <0.15 | <0.15 | <0.125 | <0.025 | <0.025 | <1 |
قطعنامه | °/ساعت | <1 | <0.5 | <1 | <0.1 | <0.1 | <5 |
سر و صدا ((از اوج به اوج) | درجات | <±0.25 | <±0.20 | <±0.2 | <±0.1 | <±0.1 | <±1 |
حساسیت GValue | °/ساعت/گرم | <3 | <1 | <3 | <1 | <1 | <3 |
خطای اصلاح ارتعاش ((12gRMS,20-2000) | °/hr/g ((rms) | <3 | <1 | <3 | <1 | <1 | <1 |
زمان روشن شدن (دادهای معتبر) | s | 1 | 1 | 1 | 1 | 1 | 1 |
مناسب بودن برای محیط زیست | |||||||
ضربه (قدرت روشن) | 500 گرام (1ms، 1/2 sinus) | ||||||
مقاومت ضربه (طاقت خاموش) | 1Wg 5ms | ||||||
ارتعاش ((قدرت روشن) | 12g rms (20Hz تا 2kHz) | ||||||
دمای کار | -45°C----+85°C | ||||||
دمای نگهداری | -50°C----+105°C | ||||||
مقاومت بیش از حد (پواوروف) | 10000 گرم | 20000 گرم |
نصب
جیروسکوپ MEMS با عملکرد بالا یک تجهیزات آزمایش با دقت بالا است.توصیه می شود هنگام نصب دستگاه بر روی صفحه PCB، جنبه های زیر را در نظر بگیرید:برای ارزیابی و بهینه سازی قرار دادن سنسور بر روی PCB، توصیه می شود جنبه های زیر را در نظر بگیرید و در طول مرحله طراحی از ابزارهای اضافی استفاده کنید:در سمت حرارتیبرای فشارهای مکانیکی: اندازه گیری خم شدن و/یا شبیه سازی عناصر محدودیک آزمایش افت انجام می شود. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): به طور کلی توصیه می شود که ضخامت PCB به حداقل برسد (توصیه شده: 1.6 ~ 2.0 mm) ، زیرا استرس ذاتی یک صفحه PCB نازک کوچک است.به دلیل فشارهای مکانیکی، قرار دادن سنسور به طور مستقیم زیر دکمه یا نزدیک دکمه توصیه نمی شود.جای گیری سنسور در نزدیکی یک نقطه بسیار داغ مانند یک کنترل کننده یا تراشه گرافیکی توصیه نمی شود، زیرا این می تواند صفحه PCB را گرم کند و باعث افزایش دمای سنسور شود.
