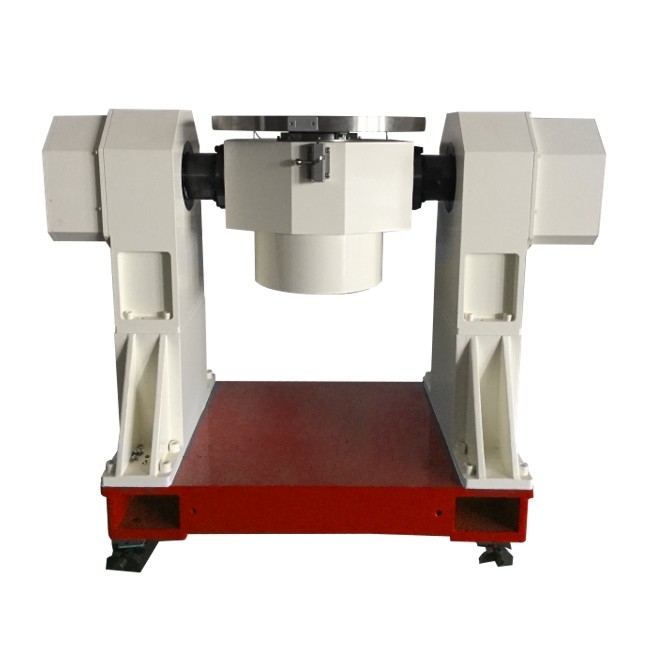

دورگرد دو محور دقیق برای کالیبراسیون جیرو / اکسلرومتر IMU / INS

ژایرو/آکسلرومترIMU/INS کالیبراسیون دو محور دقیق

I. کاربردهای اصلی و عملکردهای اصلی

صفحه چرخش یک دستگاه تست ساختار میز است که توسط شرکت ما تولید شده است که می تواند برای تشخیص و آزمایش واحد اندازه گیری بی وقفه استفاده شود.و همچنین می تواند برای کالیبراسیون و اندازه گیری زاویه چرخش دو بعدی سایر ابزارها استفاده شود.

کارکردهای اصلی این است:

1. زاویه چرخش دقیق حلقه داخلی و حلقه خارجی و زاویه نمایش

2عملکرد تنظیم افقی

3. تراز و هدف قرار دادن در موقعیت نصب

4. حلقه ترازو بر روی بدن میز مکانیکی نشان دهنده زاویه اولیه است

5. بدن جدول مکانیکی از چرخ دست کار و دسته برای تحقق شاخص سازی دستی استفاده می کند

6. دارنده حلقه داخلی و دارنده حلقه خارجی دارای عملکرد قفل مکانیکی هستند.

7. جعبه الکتريکي ديجيتالي داراي رابط RS232 است.

II. شاخص های فنی اصلی

1ابعاد کلی: بدن میز 900mm (750mm (900mm.

وزن کل: حدود 650 کیلوگرم

3. میز بالای میز مکانیکی

(1) مواد بالای میز: HT250

(2) اندازه میز (تخصیص پذیر): (450mm/ (320mm.

(3) سطح میز: 0.02 میلی متر

(4) جریان سطح میز: 0.03 میلی متر.

(5) شکل نصب بار میز: شکاف های T شکل "M" را به طور یکنواخت توزیع کنید.

(6) ظرفیت حمل: وزن بار نباید کمتر از 50 کیلوگرم باشد؛ ارتفاع بار نباید بیشتر از 200 میلی متر باشد.

4. محور حلقه ي داخلي

(1) محدوده زاویه: پیوسته و بی نهایت

(2) خطای چرخش شیب: ± 1.5 (

(3) دقت اندازه گیری موقعیت زاویه ای: ± 3 (

(4) وضوح صفحه نمایش: 0.36 (

(5) تکرار پذیری اندازه گیری موقعیت زاویه ای: 2 (

(6) نمایش: 0 ~ 359.9999 °

5شفت حلقه بیرونی

(1) محدوده زاویه؛ (90(

(2) خطای چرخش شیب: ± 2 (

(3) دقت اندازه گیری موقعیت زاویه ای: ± 5 (

(4) وضوح صفحه نمایش: 0.36 (

(5) تکرار پذیری اندازه گیری موقعیت زاویه ای: 2 (

(6) حالت نمایش: 0-359.9999 °

6خطای عمودی دو محور: ± 5 (

7محدوده تنظیم افقی: (2

8دقت تنظیم افقی: 3

III. شرایط استفاده

دمای محیط: 20 °C (5 °C)

2رطوبت نسبی 80٪ RH

3. تابلوی پخش روی پایه ی جدا کننده لرزش قرار داده شده است.

4. جريان هوا در آزمايشگاه دوربين ثابت است ، بدون دخالت الکترومغناطيسي و هيچ ارتعاش و تاثير خشن در اطراف وجود ندارد

5مقاومت عایق بندی: مقاومت عایق بندی بین نقاط جدا شده و بین نقاط جدا شده و پوسته نباید کمتر از 20 M باشد.
