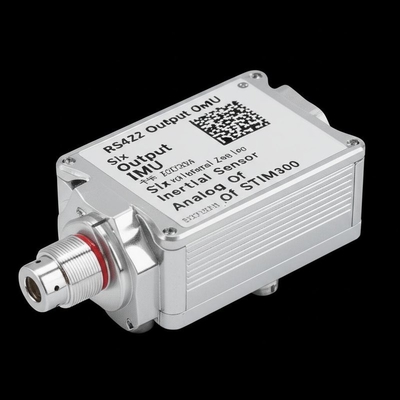

RS422 IMU Sensor 500o/s Gyro Range 16g سرعت سنج

RS422 IMU Sensor 500o/s Gyro Range 16g سرعت سنج

نام تجاری:	AVIC
شماره مدل:	IMU300C
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، L/C
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE ROHS

نام محصول:

واحد اندازه گیری بی وقفه

محدوده اندازه گیری ژیروسکوپ:

± 500º/s

ژیروسکوپ پایداری بایاس صفر:

0.3 درجه در ساعت

پیاده روی تصادفی زاویه ای:

0.06 درجه /√h

برد شتاب سنج:

16 گرم

ثبات تعصب acc:

0.02 میلی گرم

ضریب مقیاس:

0.02% FS

پهنای باند:

200 هرتز

خروجی:

Rs422

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

سنسور RS422 IMU با جیرو,محدوده شتاب سنج IMU 16g,سنسور جیرو 500o/s RS422

IMU accelerometer 16g range

500º/s gyro sensor RS422

توضیح محصول

RS422 خروجی IMU شش خروجی حسگر بی وقفه آنالوگ STIM300

رابط الکتریکی

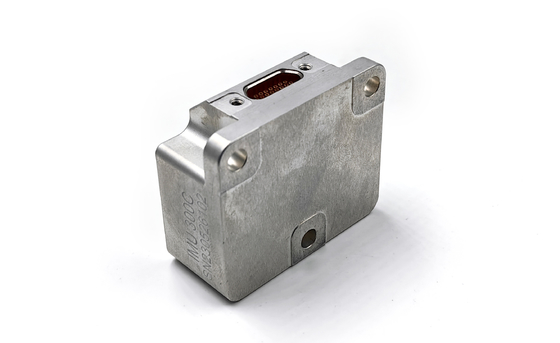

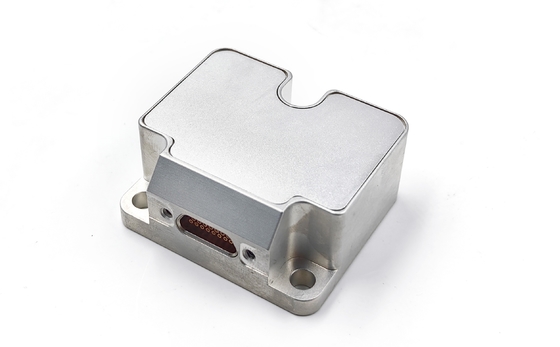

کانکتور الکتریکی محصول IMU300C-A0-IMU J30J-15 TJL است، با تعریف تماس زیر:

شماره بخیه	نام	نوع	یادآوری
1	TxD-	تولید	RS422
2	RxD-	ورودی	RS422
3	TST_1	تولید
4	TOV_1	تولید
5	RST	ورودی
6	GND	ورودی
7	بازپرداخت
8	VCC_5V	منبع برق	+5v
9	TxD+	تولید	RS422
10	RxD+	ورودی	RS422
11	ExtTrig	ورودی	ورودی همزمان 5 ولت
12	GND	ورودی
13	GND	ورودی
14	بازپرداخت
15	GND	زمین قدرت

ویژگی های محصول

ژایروسکوپ دیجیتال سه محوری:
- ± 500o/s محدوده اندازه گیری پویا
- ثبات بی طرفی صفر: 3 °/H (GJB، 10s) ، 0.3 °/H (ALLAN)
سرعت سنج دیجیتال سه محوری:
- ± 16G محدوده اندازه گیری پویا
- ثبات بی طرفی صفر: 0.1mg (GJB، 10S) ، 0.02mg (ALLAN)
قابلیت اطمینان بالا: MTBF > 20000h
دقت تضمین شده در محدوده کامل دما (-40 °C ~ 80 °C): الگوریتم کالیبراسیون و جبران دما با عملکرد بالا
مناسب برای کار در شرایط ارتعاش قوی
رابط یک طرفه RS422
سازگار با STIM300

حوزه کاربرد

UAV های تاکتیکی و صنعتی
مهمات هوشمند
جستجوگر

شاخص های محصول

پارامتر	شرایط آزمایش	دقت طراحی	واحد
جیرو
محدوده اندازه گیری پویا	-	±500	o/s
ثبات تعصب	انحراف آلن (500 درجه در ثانیه، دمای عادی)	0.3	o/h
ثبات تعصب	میانگین 10 ثانیه (-40°C ~ +80°C، دمای ثابت)	3.0	o/h
تعصب	محدوده بی طرفی صفر	0.1	o/s
تعصب	تغییرات بی طرفی صفر در کل محدوده دمایی	0.01	o/s
تعصب	شروع تکرار	0.005	o/s
اثر شتاب خطی بر انحراف		0.002	o/s/g
تاثیر لرزش بر بیاس، تغییر قبل و بعد از لرزش		0.002	o/s/g
تاثیر لرزش بر Bias، تغییر قبل و در طول لرزش		0.001	o/s/g
فاکتور مقیاس	دقت فاکتور مقیاس	0.1	%
فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس	0.01	%FS
راه رفتن تصادفی زاویه ای	-	0.06	°/√hr
پهنای باند	-	200	هرتز
سرعت سنج
محدوده اندازه گیری پویا	-	16	g
ثبات تعصب	انحراف آلن (مجموعه 16g، دمای طبیعی)	0.02	مگ
ثبات تعصب	میانگین 10 ثانیه (-40°C ~ +80°C، دمای ثابت)	0.03	مگ
تعصب	محدوده بی طرفی صفر	1	مگ
تعصب	تغییرات بی طرفی صفر در کل محدوده دمایی	1	مگ
تعصب	شروع تکرار	0.2	مگ
فاکتور مقیاس	دقت فاکتور مقیاس	0.3	%
فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس	0.02	%FS
سرعت راه رفتن تصادفی	-	0.08	m/s/√hr
پهنای باند	-	200	هرتز
رابط ارتباطی
SR422 یک طرفه	نرخ بود	460.8	مگاهرتز
فرکانس نمونه گیری	UART	1000	هرتز
ویژگی های الکتریکی
ولتاژ	-	5	V
مصرف برق	-	1.5	W
ریپل	P-P	150	mV
ویژگی های ساختاری
اندازه	-	38.6×44.6×215	mm
وزن	-	65±2	g
محیط استفاده
دمای کار	-	-40 تا 80	°C
دمای ذخیره سازی	-	-45 تا 85	°C
ارتعاش	-	20 تا 2000 هرتز6.06 گرم
تاثیر	-	۶۰۰۰ گرم0.5ms
قابلیت اطمینان
MTBF	-	20000	h
زمان کار مستمر	-	120	h

خلاصه ی محصول

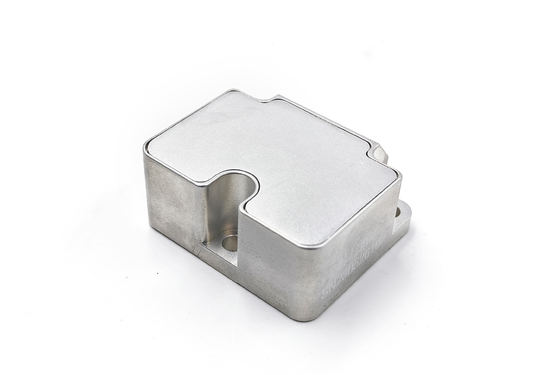

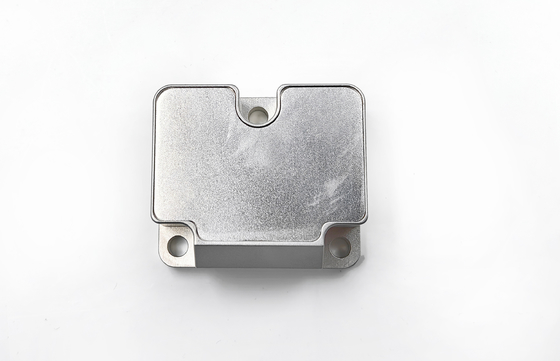

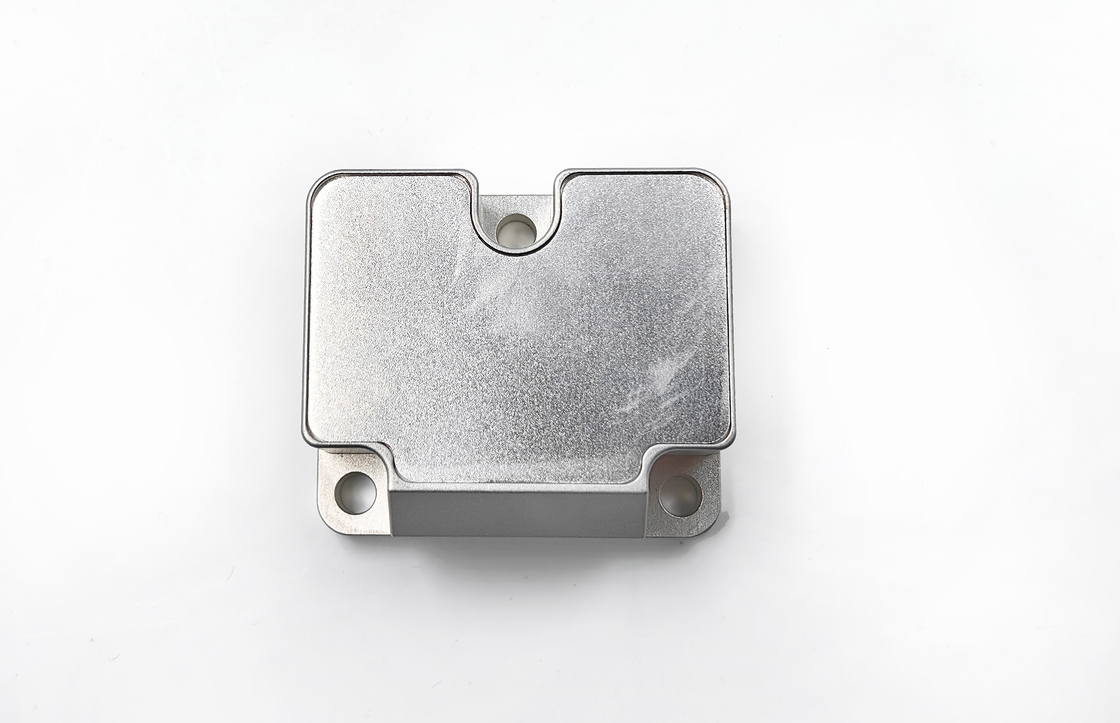

IMU300C-A0-IMU یک واحد اندازه گیری بی وقفه (IMU) مبتنی بر تکنولوژی میکرو ماشینکاری (MEMS) است که دارای یک ژایروسکوپ MEMS با عملکرد بالا و شتاب سنج MEMS است.تولید 3 سرعت زاویه ای و 3 شتاب.

IMU300C-A0-IMU دارای قابلیت اطمینان بالا و سازگاری قوی با محیط زیست است. با تطبیق نرم افزار مختلف، این محصول می تواند به طور گسترده ای در UAV های تاکتیکی و صنعتی، مهمات هوشمند،جستجوگر و سایر زمینه ها.

اندازه

دانلود راهنمای کاربری IMU300C (PDF)
