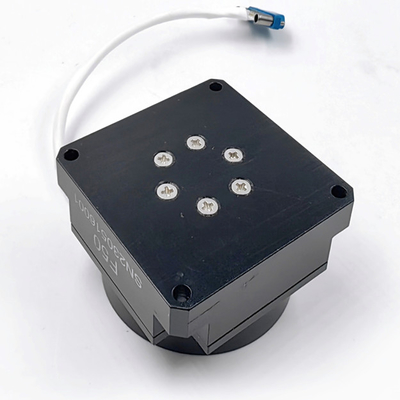

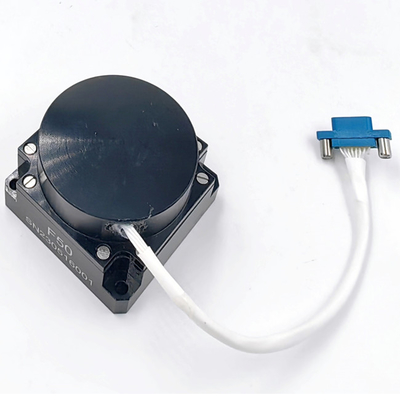

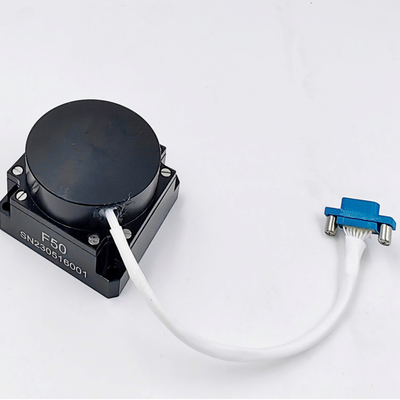

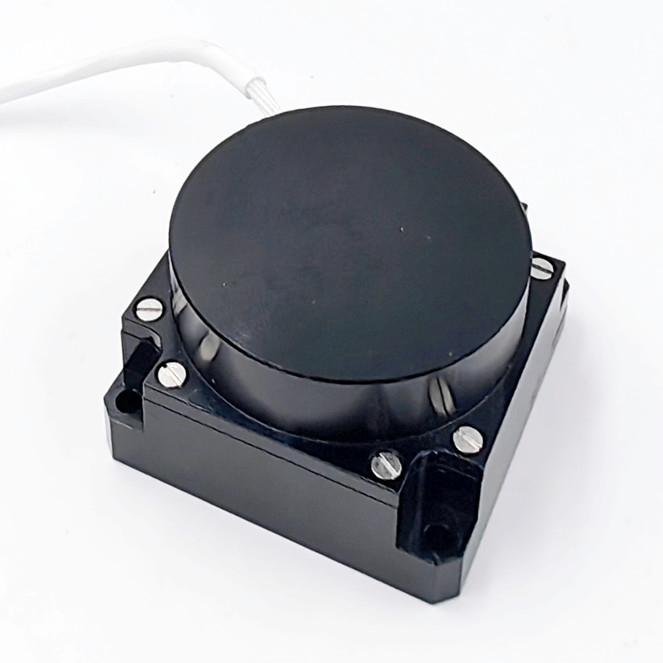

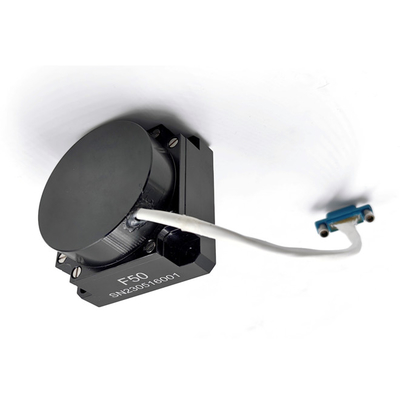

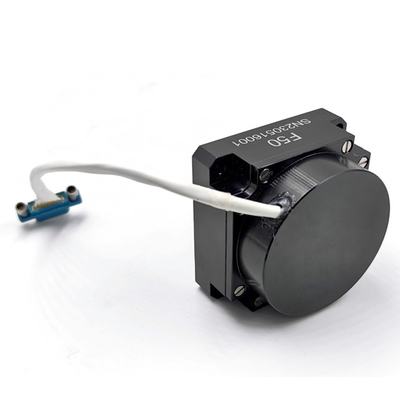

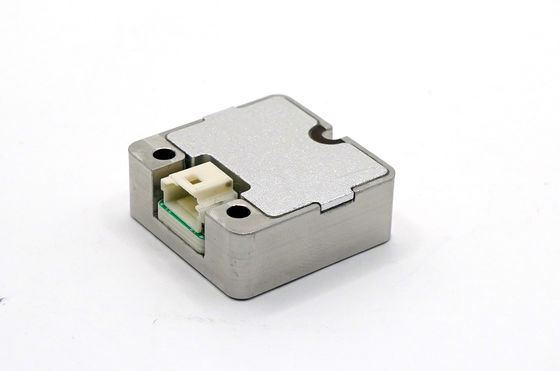

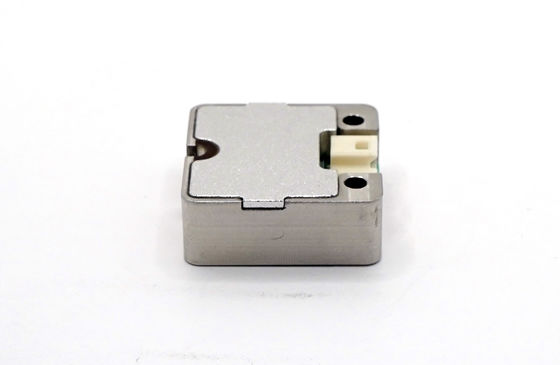

اثر ساجناک فیبر نوری ژایرو تک محور 422 خروجی کمپکت

اثر ساگناک ژایرو تک محور 422 خروجی فیبر ژایروسکوپ ژایرو متر فشرده

این محصول یک سنسور سرعت زاویه ای بی وقفه بر اساس اثر بصری Sagnac است که برای اندازه گیری سرعت زاویه ای حامل در امتداد محور حساس محصول استفاده می شود.واحد سنجش سرعت زاویه ای محصول یک حلقه فیبر نوری است، یک مدار تشخیص دایره بسته دیجیتال برای استخراج تفاوت مسیر نوری نور در جهت ساعت و جهت مخالف ساعت که توسط نرخ زاویه فیزیکی خارجی ایجاد می شود، اتخاذ شده است.که توسط حلقه فیبر نوری حس می شود، و در همین حال یک سیگنال ولتاژ تبدیل شده از یک سیگنال تفاوت مسیر نوری تحت بازخورد و کنترل حلقه بسته قرار می گیرد، به طوری که نوسان و نوسان سیگنال تحقق می یابد,و هدف تشخیص سیگنال سرعت زاویه ای به دست می آید.

این محصول از یک واحد سنجش سرعت زاویه ای نوری و یک واحد تشخیص سیگنال تشکیل شده است که اطلاعات افزایش زاویه ای یک محور و اطلاعات دمای داخلی را فراهم می کند.

این محصولات عمدتاً برای کاربردهایی مانند سیستم های ناوبری بی وقفه با دقت متوسط، سیستم های موقعیت و جهت گیری و سیستم های ثبات servo مناسب هستند.

اجزای اصلی این محصول عبارتند از:

1. واحد مسیر نوری شامل یک منبع نور SLD، یک فیبر نوری، یک مدولاتور فاز نوری یکپارچه، یک کوپلر فیبر نوری و یک آشکارساز نوری است.
2. واحد مدار شامل یک مدار محرک منبع نور و یک صفحه مدار سیگنال شناسایی و کنترل است.
3. قطعات ساختاري گايروسکوپ

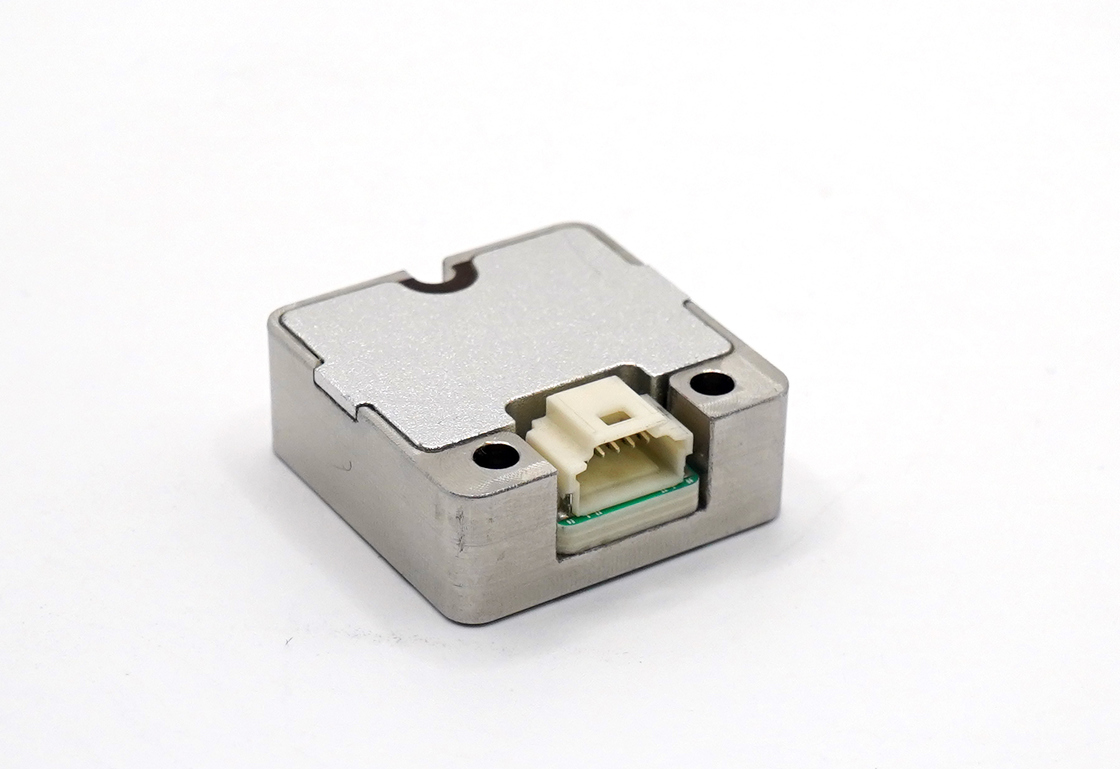

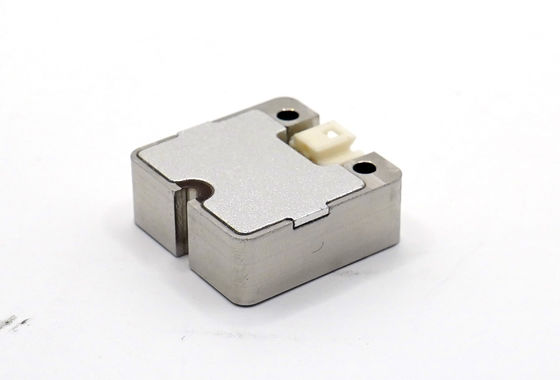

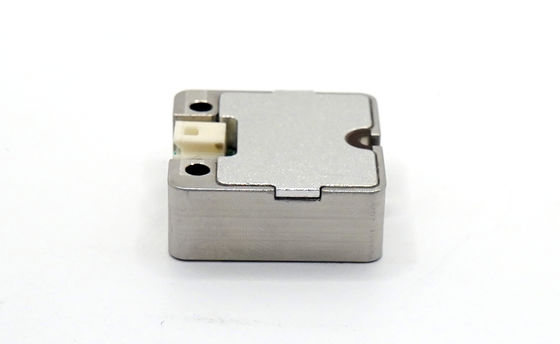

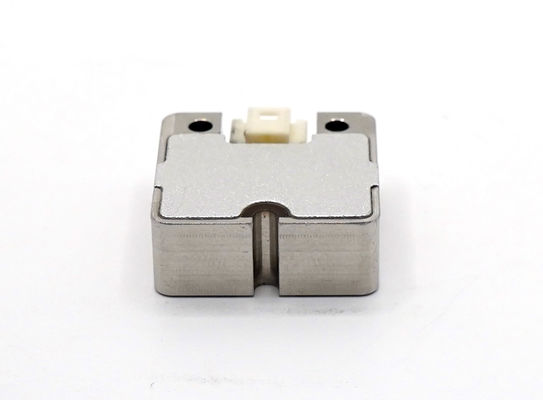

ابعاد کلی (ملی متر): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H)

ابعاد نصب (ملی متر): 43 ± 0.1 × 43 ± 0.1 (L × W) ، Φ3.2mm × 4، مانند شکل نشان داده شده.

پارامترهای اصلی

احتیاط

یادداشت های مربوطه این است:

1. برای جلوگیری از آسیب به عملکرد ژایروسکوپ و کاهش عمر خدمت ژایروسکوپ،در هنگام استفاده از ژایروسکوپ، عملیات مکرر روشن کردن و خاموش کردن برق نباید انجام شود..
2. قبل از اينکه گايروسکوپ روشن بشهسیستم تغذیه باید برای اطمینان از عدم وجود مدار کوتاه بین نقاط الکتریکی منبع تغذیه و بین پوسته ژایروسکوپ و نقاط الکتریکی بررسی شود.;
3. در صورت کار غیرطبیعی این محصول، باید با تولید کننده مشورت شود. جدا کردن و تعمیر محصول بدون مجوز ممنوع است.
4. ژایروسکوپ فیبر نوری یک ابزار دقیق است، بنابراین باید در هنگام استفاده و حمل و نقل با دقت مورد استفاده قرار گیرد.
5. خط های سیگنال ورودی و خروجی محصول و خطوط تامین برق صحیح باید تضمین شوند.
6. لازم است در هنگام تماس با محصول اقدامات ضد استاتیک انجام شود.
7. شدت میدان مغناطیسی اطراف محل محصول باید کمتر از 1G باشد.

F50A FOB MANUAL.pdf
