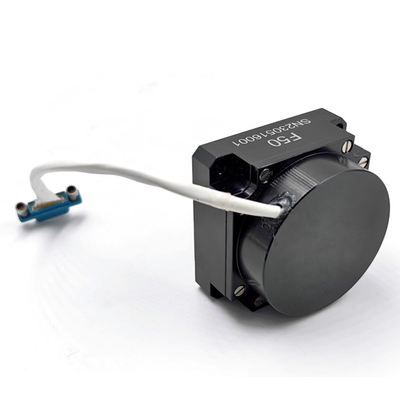

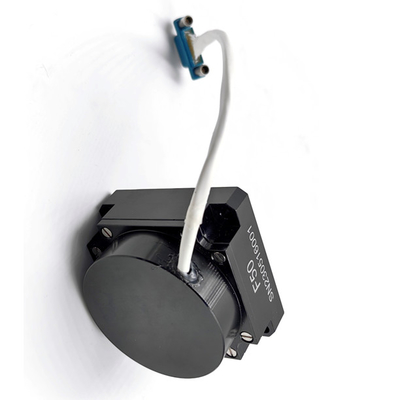

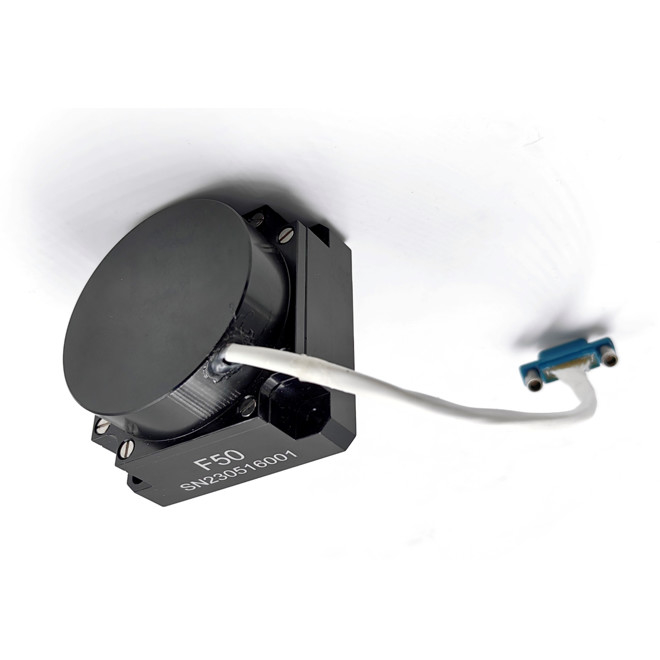

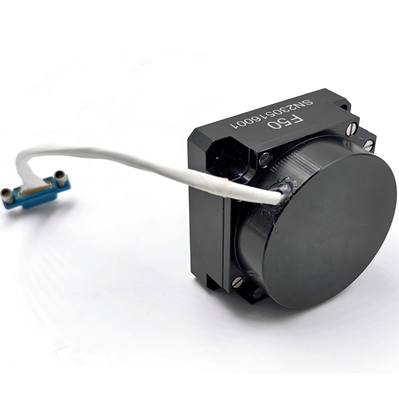

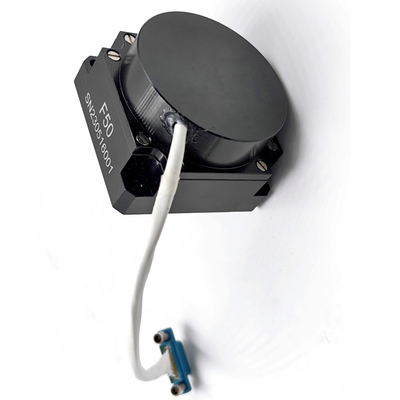

سنسور سرعت زاویه ای بی وقفه گایروسکوپ نوری یکپارچه اثر Sagnac

Name: سنسور سرعت زاویه ای بی وقفه گایروسکوپ نوری یکپارچه اثر Sagnac
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: F50A
Price: 10000.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	F50A
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	200/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

-500°/s~+500°/s

تکرارپذیری سوگیری صفر:

<=0.1 درجه در ساعت

پایداری سوگیری صفر:

<=0.1 درجه در ساعت

پهنای باند:

> 200 هرتز

زمان اولیه سازی:

<5 ثانیه

حالت ارتباط:

RS422

دمای کار:

-45℃℃+60℃

دمای ذخیره سازی:

-55℃℃+75℃

غیر خطی بودن ضریب مقیاس:

<50ppm

تکرارپذیری فاکتور مقیاس:

<50ppm

ولتاژ تغذیه:

5 ولت

جزئیات بسته بندی:

جعبه اسفنجی +

قابلیت ارائه:

200/ماه

برجسته کردن:

جیروسکوپ نوری یکپارچه بدون سرنشین,ژایروسکوپ بصری یکپارچه با اثر sagnac

sagnac effect integrated optic gyroscope

توضیح محصول

حسگر سرعت زاویه ای بی حرکت اثر ساجناک نوری فیبر جیرو

این محصول یک سنسور سرعت زاویه ای بی وقفه بر اساس اثر بصری Sagnac است که برای اندازه گیری سرعت زاویه ای حامل در امتداد محور حساس محصول استفاده می شود.واحد سنجش سرعت زاویه ای محصول یک حلقه فیبر نوری است، یک مدار تشخیص دایره بسته دیجیتال برای استخراج تفاوت مسیر نوری نور در جهت ساعت و در جهت مخالف ساعت که توسط سرعت زاویه فیزیکی خارجی ایجاد می شود، مورد استفاده قرار می گیرد.که توسط حلقه فیبر نوری حس می شود، و در همین حال یک سیگنال ولتاژ تبدیل شده از یک سیگنال تفاوت مسیر نوری تحت بازخورد و کنترل حلقه بسته قرار می گیرد، به طوری که نوسان و نوسان سیگنال تحقق می یابد,و هدف تشخیص سیگنال سرعت زاویه ای به دست می آید.

این محصول متشکل از یک واحد سنجش سرعت زاویه ای نوری و یک واحد تشخیص سیگنال است که اطلاعات افزایش زاویه ای یک محور و اطلاعات دمای داخلی را فراهم می کند.

این محصولات عمدتاً برای کاربردهایی مانند سیستم های ناوبری بی وقفه با دقت متوسط، سیستم های موقعیت و جهت گیری و سیستم های ثبات servo مناسب هستند.

اجزای اصلی این محصول عبارتند از:

واحد مسیر نوری شامل یک منبع نور SLD، یک فیبر نوری، یک مدولاتور فاز نوری یکپارچه، یک کوپلر فیبر نوری و یک آشکارساز نوری است.
واحد مدار شامل یک مدار محرک منبع نور و یک صفحه مدار سیگنال شناسایی و کنترل است.

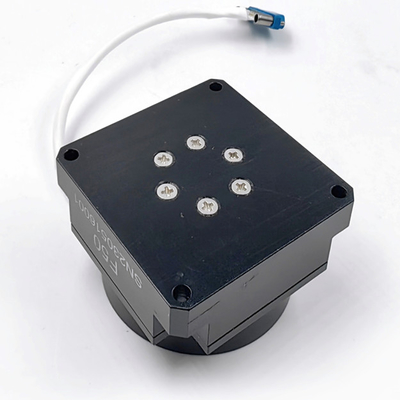

قطعات ساختاري گايروسکوپ

ابعاد کلی (ملی متر): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H)

ابعاد نصب (ملی متر): 43 ± 0.1 × 43 ± 0.1 (L × W) ، Φ3.2mm × 4، مانند شکل نشان داده شده.

سنسور سرعت زاویه ای بی وقفه گایروسکوپ نوری یکپارچه اثر Sagnac 0

پارامترهای اصلی

شماره سریال	ماده آزمایش	واحد	الزامات فنی
1	ابعاد کلی	mm	50×50×32
2	زمان شروع	5	5s
3	ثبات بی طرفی صفر (10s صاف)	(°) / ساعت	≤0.1
4	تکرار بی طرفی صفر	(°) / ساعت	≤0.1
5	ضریب راه رفتن تصادفی	(o) /h1/2	≤0.01
6	عدم خطی بودن فاکتور مقیاس	ppm	≤50
7	تکرار فاکتور مقیاس	ppm	≤50
8	دمای کار	°C	-40~+70
9	دمای ذخیره سازی	°C	-50~+70
10	محدوده پویا	(°) /s	±500
11	ولتاژ تغذیه	V	+5V
12	مصرف برق در حالت ثابت (در دمای کامل)	W	<4
13	پهنای باند	هرتز	≥200

F50A FOB MANUAL.pdf
