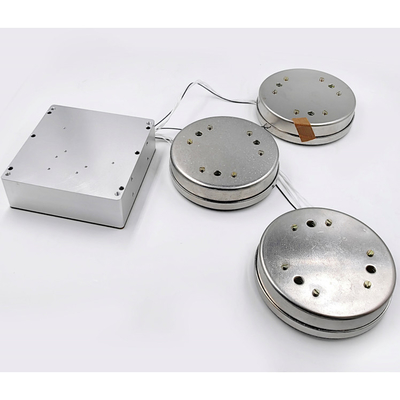

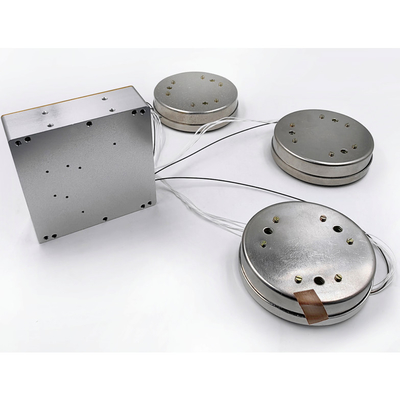

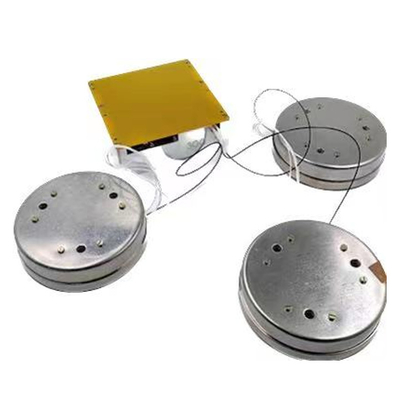

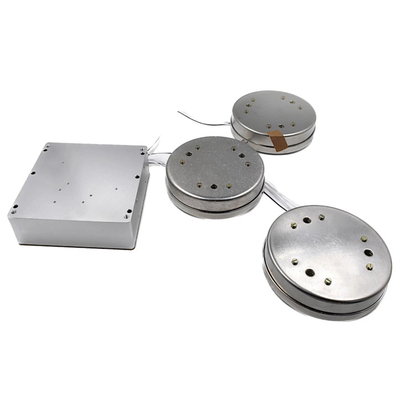

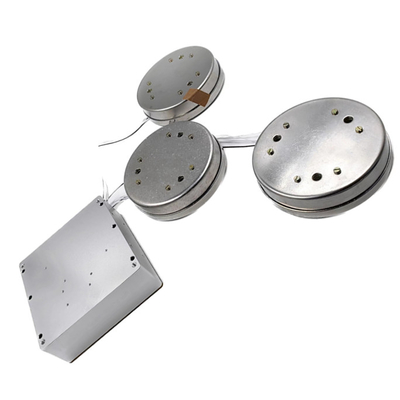

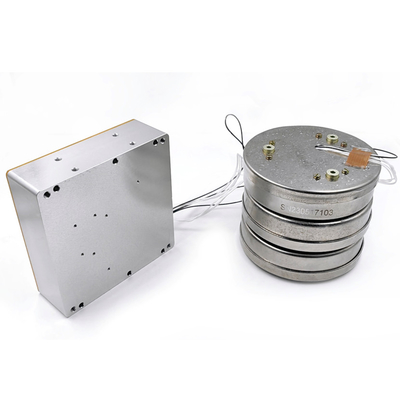

سنسور ژیروسکوپ فیبر نوری اینرسی 3 محور با دقت بالا با مدولاتور نوری

نام تجاری:	Firepower
شماره مدل:	30 گرم
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	50 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Military standard

محدوده اندازه گیری:

± 300º/s

پایداری بایاس صفر در دمای اتاق (صاف کردن 100 ثانیه، 1σ):

≤0.01º/h

تکرارپذیری سوگیری صفر:

≤0.1º/h

ضریب راه رفتن تصادفی:

≤0.001º/h1/2

تکرارپذیری فاکتور مقیاس:

≤100ppm

دمای عملیاتی:

-40 ~ 60+

ولتاژ تغذیه:

+ 5 ولت

پهنای باند:

> 200 هرتز

مصرف برق در حالت ثابت:

≤7 وات

زمان شروع:

1 دقیقه

جزئیات بسته بندی:

جعبه اسفنجی +

قابلیت ارائه:

50 در ماه

برجسته کردن:

ژیروسکوپ فیبر نوری با دقت بالا

ژیروسکوپ فیبر نوری با مدولاتور نوری

سنسور ژیروسکوپ فیبر نوری 3 محوره

توضیح محصول

سنسور ژیروسکوپ فیبر نوری اینرسی 3 محوره با دقت بالا با مدولاتور نوری

ابعاد

ابعاد کلی جعبه مدار (mm): (96 ± 0.1) × (96 ± 0.1) × (32.9 ± 0.1) (L × W × H);

ابعاد واحد سنجش فیبر نوری (mm): Ф92 × 27;

ابعاد نصب جعبه مدار (mm): (88 ± 0.1) × (84 ± 0.1) (L × W), Φ4mm × 4;

ابعاد نصب واحد سنجش فیبر نوری:

مانند شکل2 نمودار شماتیک نصب واحد حسگر همانطور که نشان داده شده است.

سنسور ژیروسکوپ فیبر نوری اینرسی 3 محور با دقت بالا با مدولاتور نوری 0

ویژگی های عملکرد

شماره سریال	مورد آزمون	واحد	الزامات فنی
1	محدوده اندازه گیری	º/s	± 300
2	پایداری بایاس صفر در دمای اتاق (صاف کردن 100 ثانیه، 1σ)	º/h	≤0.01
3	تکرارپذیری سوگیری صفر	º/h	≤0.01
4	ضریب راه رفتن تصادفی	º/h1/2	0.001 ≤
5	تکرارپذیری فاکتور مقیاس	ppm	≤100
6	دمای عملیاتی	℃	-40~+60
7	دمای ذخیره سازی	℃	-50~+70
8	ولتاژ تغذیه	V	+ 5 ولت
9	پهنای باند	هرتز	> 200
10	مصرف برق در حالت ثابت	دبلیو	≤7
11	زمان شروع	دقیقه	1
12	مصرف برق آنی راه اندازی	دبلیو	≤ 10 (در عرض 3 ثانیه پس از روشن شدن)

این محصول یک سنسور نرخ زاویه ای اینرسی مبتنی بر اثر اپتیکال ساگناک است که برای اندازه گیری نرخ زاویه ای حامل در امتداد محور حساس محصول استفاده می شود.یک واحد سنجش نرخ زاویه ای محصول یک حلقه فیبر نوری است، یک مدار تشخیص حلقه بسته دیجیتال برای استخراج تفاوت مسیر نوری نور انتشار در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت ناشی از نرخ زاویه ای فیزیکی خارجی و حس شده توسط حلقه فیبر نوری اتخاذ شده است، و در عین حال یک سیگنال ولتاژ تبدیل شده از سیگنال اختلاف مسیر نوری تحت بازخورد و کنترل حلقه بسته قرار می گیرد، به طوری که مدولاسیون و دمودولاسیون سیگنال محقق می شود و هدف از تشخیص سیگنال نرخ زاویه ای با دقت بالا به دست می آید.

این محصول از یک واحد سنجش سرعت زاویه ای نوری و یک واحد تشخیص سیگنال تشکیل شده است و اطلاعات افزایش زاویه ای سه محوره و دمای داخلی را ارائه می دهد.

محصولات عمدتاً برای سیستم های ناوبری اینرسی با دقت بالا، سیستم های موقعیت یابی و جهت یابی و سایر کاربردها مناسب هستند.

اجزای اصلی محصول به شرح زیر است:

واحد مسیر نوری شامل یک منبع نور فیبر اربیوم، یک حلقه فیبر نوری، یک مدولاتور فاز نوری یکپارچه، یک جفت کننده فیبر نوری و یک آشکارساز نوری است.
واحد مدار شامل یک مدار محرکه منبع نور و یک برد مدار سیگنال تشخیص و کنترل است.
قطعات ساختاری ژیروسکوپ

تعریف پین

شماره نقطه	تعریف	اظهار نظر
1,9	+ 5 ولت	ورودی منبع تغذیه
2,10	GND	زمین برق
8	SEL+	منبع تغذیه دروازه ژیروسکوپ، متصل به سطح بالا + 5 ولت
15	SEL-	سیگنال دروازه ژیروسکوپ
6	TXD+	خروجی دیفرانسیل ژیروسکوپ مثبت
14	TXD+	خروجی دیفرانسیل ژیروسکوپ منفی
3،4،5،7،11،12،13	——	رزرو شده است
برق ژیروسکوپی به صورت خارجی با 5 ولت + متصل می شود و سیگنال گیت در سطح TTL است.
