| نام تجاری: | Firepower |
| Model Number: | CMR2300 |
| مقدار تولیدی: | 1 |
| قیمت: | 1300~1500 |
| شرایط پرداخت: | L/C، T/T |
| توانایی عرضه: | 1000 در ماه |

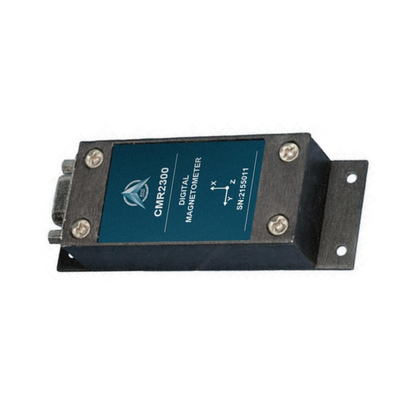

سنسور زاویه انحراف شمالی واقعی جایگزین HMR2300 قیمت پایین ظرفیت تولید بالا زاویه یاب
▶ویژگی اصلی
• دقت بالا بیش از 1± گاوس، <0.5٪ در مقیاس کامل
• محدوده 2± گاوس، <70 میکروگاوس وضوح
• خروجی دیجیتال سه محور (X، Y، Z).
• 10 تا 154 نمونه در ثانیه، قابل انتخاب
• رابط های داده سریال RS-232 یا RS-485
• گزینه های محفظه PCB یا آلومینیومی
• رابط منبع تغذیه بدون تنظیم 6-15 ولت DC
مشخصات
| مشخصات | شرایط | حداقل | تایپ کنید | حداکثر | واحدها |
| منبع تغذیه | |||||
| ولتاژ تغذیه | پین 9 به پین 5 ارجاع داده شد (زمین) | 6.5 | 15 | ولت | |
| جریان عرضه | Vsupply = 15 ولت.با S/R=روشن | 27 | 35 | mA | |
| درجه حرارت | |||||
| عملیاتی | محیط | -40 | +85 | ℃ | |
| ذخیره سازی | محیطی، بی طرفانه | -55 | 125 | ℃ | |
| مگنت فلد | |||||
| دامنه | مقیاس کامل (FS)، فیلد کل اعمال شده است | -2 | +2 | گاوس | |
| وضوح | فیلد اعمال شده برای تغییر خروجی | 67 | میکرو گاوس | ||
| دقت | RSS همه خطاها@+25℃ 1± گاوس 2± گاوس |
0.01 1 |
0.52 2 |
%FS %FS |
|
| خطای Lneariby | بهترین تناسب خط مستقیم@+25℃ 1± گاوس 2± گاوس |
0.1 1 |
0.5 2 |
%FS %FS |
|
| خطای هیستریسیس | 3 حرکت در سراسر ± 2 گاوس @ + 25 درجه سانتیگراد | 0.01 | 0.02 | %FS | |
| خطای تکرارپذیری | 3 جارو در سراسر + 2 گاوس @ + 25 درجه سانتی گراد | 0.05 | 0.10 | %FS | |
| به دست آوردن Enror | فیلد کاربردی برای خواندن صفر | 0.05 | 0.10 | %FS | |
| ارمور افست | فیلد کاربردی برای خواندن صفر | 0.01 | 0.03 | %FS | |
| درجه حرارت اثر |
ضریب سود | -600 ± 114 |
ppm/"C | ||
| اثر منبع تغذیه | از 6+ تا 15+ ولت با میدان کاربردی 1 گاوس | 150 | ppm/V | ||
| مکانیکی | |||||
| وزن | فقط PCB PCB و محفظه بدون فلنج PCB و محفظه فلنج دار |
28 94 98 |
گرم | ||
| لرزش | عملیاتی 5 تا 10 هرتز به مدت 2 ساعت 10 هرتز تا 2 کیلوهرتز به مدت 30 دقیقه |
10 2.0 |
|
||
مغناطیس سنج دیجیتال CMR2300(1).pdf
