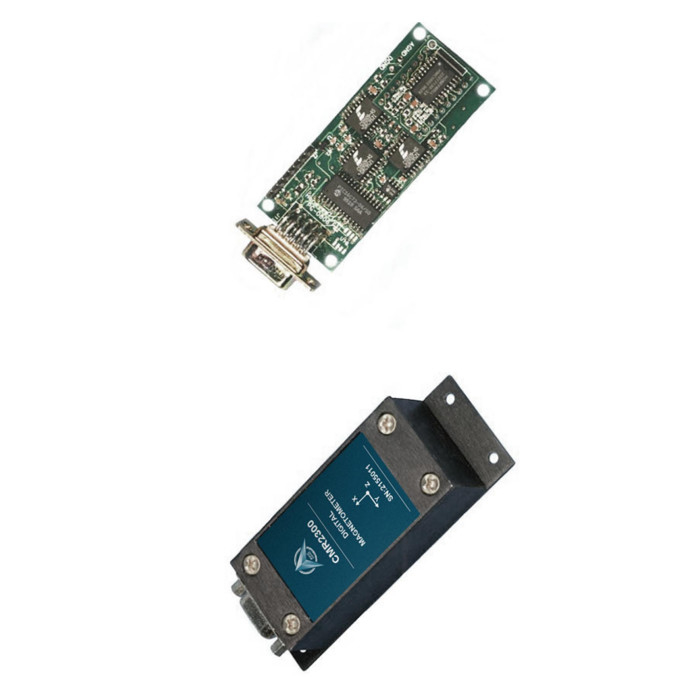

HMR2300 حسگر ناوبری قطب نما مغناطیسی ±1 گاوس

Name: HMR2300 حسگر ناوبری قطب نما مغناطیسی ±1 گاوس
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	CMR2300
مقدار تولیدی:	1
قیمت:	1300~1500
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	100 per month

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده:

+/-2 گاوس

قطعنامه:

67 متر گاوس

خطای هیستریسیس:

0.01% FS

خطای بدست آوردن:

0.05% FS

خطای افست:

0.01% FS

وزن:

98 گرم

جزئیات بسته بندی:

جعبه

Supply Ability:

100 per month

برجسته کردن:

سنسور ناوبری HMR2300

سنسور ناوبری RS-232

سنسور مغناطیس سنج RS-485

توضیح محصول

HMR2300 قطب نما مغناطیسی ±1 gauss قطب نما

مشخصات

ویژگی ها	شرایط	دقیقه	نوع	مکس	واحدها
منبع برق
ولتاژ تغذیه	پین 9 به پین 5 ((زمینی) اشاره دارد	6.5		15	ولت
جریان عرضه	برق: 15 ولت با S/R روشن		27	35	mA
درجه حرارت
کار کردن	محیط	-40		+85	°C
ذخیره سازی	محیط، بی طرف	-55		125	°C
فلد مغناطیسی
محدوده	مقیاس کامل (FS) ، کل میدان اعمال شده	-2		+2	گاوس
قطعنامه	میدان اعمال شده برای تغییر خروجی	67			ميكرو گاوس
دقت	RSS تمام خطاها@+25°C ±1 گاوس ±2 گاوس		0.01 1	0.52 2	%FS %FS
اشتباه نزديک	بهترین تناسب خط مستقیم@+25°C ±1 گاوس ±2 گاوس		0.1 1	0.5 2	%FS %FS
خطای هیسترسیس	3 پاک کننده در عرض ±2 گاوس@+25°C		0.01	0.02	%FS
خطای تکرار	3 از طریق +2 گاوس@+25 درجه سانتیگراد پاک می شود		0.05	0.10	%FS
گين اينور	میدان کاربردی برای خواندن صفر		0.05	0.10	%FS
آفست اِرمور	میدان کاربردی برای خواندن صفر		0.01	0.03	%FS
درجه حرارت تاثیر	ضریب سود		-600 ±114		ppm/"C
مصرف برق	از +6 تا +15 ولت با 1 گاوس میدان کاربردی		150		ppm/V
ماشین آلات
وزن	فقط PCB PCB و محفظه بدون فلنج PCB و محفظه فلنج		28 94 98		گرام
ارتعاش	کار کردن 5 تا 10 هرتز برای 2 ساعت 10 هرتز تا 2 کلو هرتز برای 30 دقیقه		10 2.0		mm g

▶ ویژگی اصلی

• دقت بالا بیش از ± 1 گاوس، <0.5٪ مقیاس کامل

• محدوده ±2 گاوس، <70 μgauss وضوح

• سه محور (X، Y، Z) خروجی های دیجیتال

• 10 تا 154 نمونه در ثانیه، قابل انتخاب

• رابط داده های سریالی RS-232 یا RS-485

• گزینه های PCB یا آلومینیوم

• 6 تا 15 ولت رابط برق DC بدون تنظیم

CMR2300 یک مغناطیس سنج دیجیتال هوشمند سه محور برای تشخیص قدرت و جهت یک میدان مغناطیسی حادثه است.سه تا از حسگرهای مغناطیس مقاوم در جهت های ارتگونال جهت گیری Xاین خروجی های سنسور با استفاده از یک کنورتر داخلی دلتا سیگما A / D به مقادیر دیجیتال 16 بیتی تبدیل می شوند.یک EEPROM داخلی پیکربندی مغناطیس سنج را برای عملکرد مداوم ذخیره می کند. خروجی داده RS-232 سریال full-duplex یا RS-485 half-duplex با نرخ داده 9600 یا 19,200 است. یک نسخه کیت توسعه RS-232 در دسترس است که شامل یک برنامه دمو سازگار با ویندوز است.کابل رابط، آداپتور AC و کیف حمل

ابعاد PCB و PINOUT

HMR2300 حسگر ناوبری قطب نما مغناطیسی ±1 گاوس 0

محفظه پایه نگهدار، RS-232 I/O

CMR2300-D21-485: محفظه پایه گسترده، RS-485 I/O

CMR2300-D20-232-DEMO:Demo Kit، Flush-Base Enclosure، RS-232 I/O

CMR2300-D21-232-DEMO:Demo Kit، محفظه پایه گسترده، RS-232 I/
