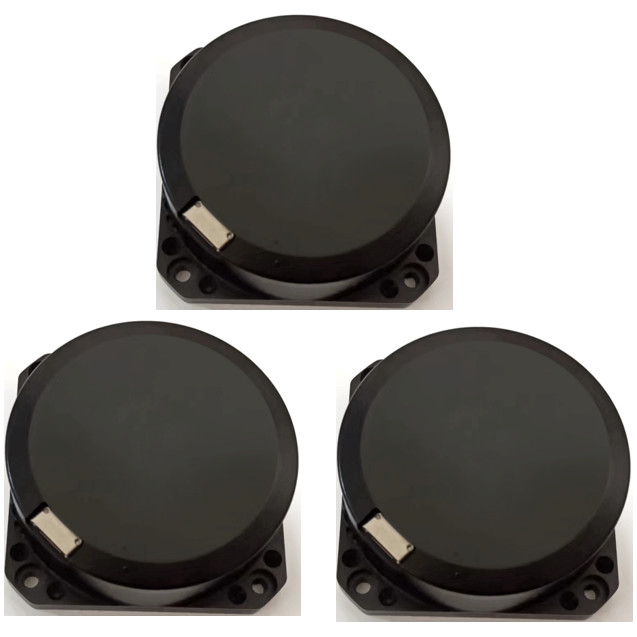

سنسور نرخ زاویه ای اینرسی، ژیروسکوپ اثر ساگناک نوری حلقه بسته

نام تجاری:	Firepower
شماره مدل:	F98B
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	200/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

اندازه:

98×98×35 میلی متر

زمان شروع:

≤3 دقیقه

ثبات بایاس صفر:

≤0.02 درجه در ساعت

تکرارپذیری سوگیری صفر:

≤0.02 درجه در ساعت

ضریب راه رفتن تصادفی:

≤0.001º/h1/2

غیر خطی بودن ضریب مقیاس:

≤20ppm

جزئیات بسته بندی:

جعبه اسفنجی +

قابلیت ارائه:

200/ماه

برجسته کردن:

سنسور سرعت زاویه ای اثر Sagnac

سنسور ژیروسکوپ 20ppm

ژیروسکوپ اثر Sagnac اپتیکال

توضیح محصول

سنسور سرعت زاویه ای اینرسی سنسور ژیروسکوپ اثر ساگناک نوری سنسور ژیروسکوپ حلقه بسته

این محصول یک سنسور نرخ زاویه ای اینرسی مبتنی بر اثر اپتیکال ساگناک است که برای اندازه گیری نرخ زاویه ای حامل در امتداد محور حساس محصول استفاده می شود.واحد سنجش نرخ زاویه ای محصول یک حلقه فیبر نوری است، یک مدار تشخیص حلقه بسته دیجیتال برای استخراج اختلاف مسیر نوری نور انتشار در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت ناشی از نرخ زاویه ای فیزیکی خارجی و حس شده توسط حلقه فیبر نوری استفاده می شود. در همین حال، سیگنال اختلاف مسیر نوری برای بازخورد و کنترل حلقه بسته به سیگنال ولتاژ تبدیل می شود، به طوری که مدولاسیون و دمدولاسیون سیگنال محقق می شود و هدف از تشخیص سیگنال نرخ زاویه ای با دقت بالا به دست می آید.

شماره سریال	مورد آزمون	واحد	الزامات فنی
1	ابعاد کلی	میلی متر	98×98×35
2	زمان شروع	دقیقه	≤3
3	ثبات بایاس صفر (هموارسازی 10 ثانیه، 1σ)	º/h	≤0.02
4	تکرارپذیری سوگیری صفر	º/h	≤0.02
5	ضریب راه رفتن تصادفی	º/h1/2	0.001 ≤
6	غیر خطی بودن ضریب مقیاس	ppm	≤20
7	تکرارپذیری فاکتور مقیاس	ppm	≤20
8	دمای عملیاتی	℃	-40~+60
9	دمای ذخیره سازی	℃	-50~+70
10	محدوده دینامیکی	(°)/s	± 300
11	ولتاژ تغذیه	V	+ 5 ولت
12	مصرف برق در حالت ثابت	دبلیو	<4

اندازه

ابعاد کلی (mm): (98 ± 0.1) × (98 ± 0.1) × (35 ± 0.1) (L × W × H);

ابعاد نصب (mm): (80 ± 0.1) × (80 ± 0.1) (L × W)، Φ5.4mm × 4

سنسور نرخ زاویه ای اینرسی، ژیروسکوپ اثر ساگناک نوری حلقه بسته 0

رابط اتصال الکتریکی

شماره نقطه	تعریف	اظهار نظر
1,9	+ 5 ولت	ورودی منبع تغذیه
2,10	GND	زمین برق
5	RXD+	مرتب سازی و تصحیح دیفرانسیل ژیروسکوپ
13	RXD-	منفی دروازه دیفرانسیل ژیروسکوپ
6	TXD+	خروجی دیفرانسیل ژیروسکوپ مثبت
14	TXD+	خروجی دیفرانسیل ژیروسکوپ منفی
3،4،7،8،11،12،15	——	رزرو شده است
