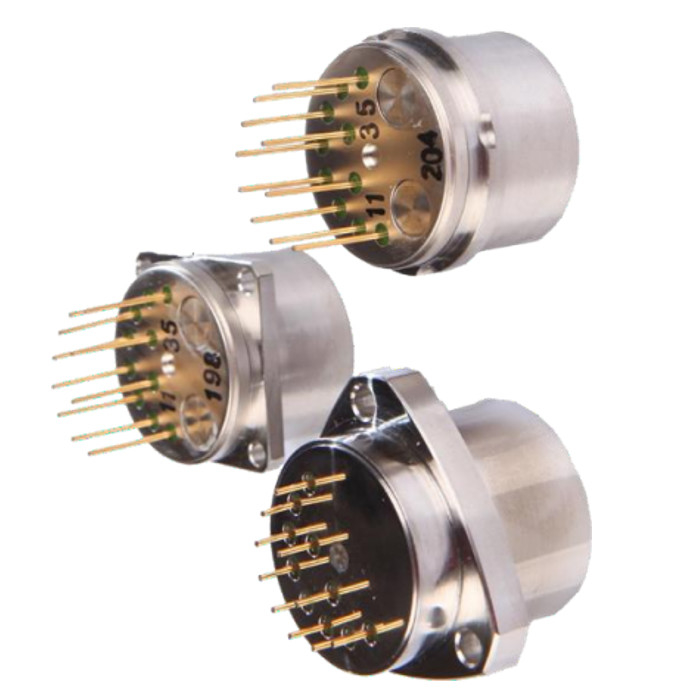

شتاب سنج ناوبری سنسور لرزش اینرسی، شتاب سنج انعطاف پذیر برای INS

نام تجاری:	Firepower
شماره مدل:	zt
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

وزن:

≤80 گرم

جانبداری:

≤±3 میلی گرم

ضریب مقیاس:

mA/g 0.15±1.25

فرکانس طبیعی:

≤800 هرتز

پهنای باند:

800 تا 2500

ضریب غیر خطی مرتبه دوم:

≤20 میکروگرم در گرم2

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

شتاب‌سنج ناوبری سنسور لرزش اینرسی

شتاب‌سنج انعطاف‌پذیر ناوبری

شتاب‌سنج انعطاف‌پذیر INS

توضیح محصول

شتاب سنج سطح ناوبری سنسور لرزش اینرسی شتاب سنج انعطاف پذیر برای INS

ویژگی های عملکرد

خواص الکتریکی
ولتاژ بهره برداری	± (12 تا 18) VDC
مقاومت عایق	50MΩ,@50VDC
مصرف برق	≤480mw@±15VDC
مصرف فعلی	≤16mA@±15VDC

کارایی			واحد
	ZT-01	ZT-02
دامنه	≥±30	≥±30	g
آستانه (رزولوشن)	≤5×10-6 گرم	≤5×10-6 گرم	g
جانبداری	≤±3	≤±3	میلی گرم
ضریب دما (-40 ~ 70 ℃)	≤30	≤35	میکروگرم/℃
خطای ترکیبی ماهانه (55 ℃، 1σ)	≤30	≤30	میکروگرم
ضریب مقیاس	0.15±1.25	0.15±1.25	mA/g
ضریب دما (-40 ~ 70 ℃)	≤40	≤50	ppm/℃
خطای ترکیبی ماهانه (55 ℃، 1σ)	≤50	≤60	ppm
ضریب غیر خطی مرتبه دوم	≤20	≤20	μg/g2
زاویه ناهماهنگی	≤ 0.48 (100 ثانیه قوسی)	≤ 0.48 (100 ثانیه قوسی)	mrad
فرکانس طبیعی	≤800	≤800	هرتز
پهنای باند	800 تا 2500	800 تا 2500	هرتز
دمای عملیاتی	-45+80	-45+80	℃
کیفیت	≤80	≤80	گرم

شرایط محیطی
لرزش تصادفی (بدون برق)	8 گرم، (20 تا 2000) هرتز
شوک (بدون برق)	150 گرم، 4.5 میلی‌ثانیه، نیم سینوس

شتاب سنج ناوبری سنسور لرزش اینرسی، شتاب سنج انعطاف پذیر برای INS 0

معرفی محصول

سنسور شتاب انعطاف پذیر کوارتز سری ZT یک شتاب سنج بازخورد گشتاور تک محوره است.سیگنال شتاب خارجی را از طریق جرم تشخیص تشخیص می دهد و سپس آن را از طریق مدار سروو دمدوله و تقویت می کند.در نهایت، سیگنال جریان خروجی متناسب با سیگنال شتاب است.محصولات به طور گسترده در سیستم های ناوبری با دقت بالا در هوافضا استفاده می شود.

بعد، ابعاد، اندازه

شتاب سنج ناوبری سنسور لرزش اینرسی، شتاب سنج انعطاف پذیر برای INS 1

الزامات نصب

سطح فلنج سنسور سطح مرجع نصب است.

موارد احتیاط

سنسور یک بخش فرسوده است.لطفا با احتیاط با آن رفتار کنید و آن را نیندازید یا دست نزنید.ضربه و لرزش نباید از الزامات فنی محصول تجاوز کند.
سنسور باید در طول حمل و نقل به طور قابل اعتماد بسته بندی شود و نباید کمتر از 20 میلی متر فوم بافر در اطراف آن وجود داشته باشد و سنسور باید با فوم ثابت شود.هنگامی که چندین سنسور بسته بندی شده اند، اطمینان حاصل کنید که آنها با یکدیگر برخورد نمی کنند.
قبل از روشن شدن، سیم کشی هر پایه را بررسی کنید، که نباید اشتباه وصل شود.
محصول در جعبه بسته بندی اصلی در محیطی خشک و دارای تهویه نگهداری می شود.هنگام حرکت با احتیاط رفتار کنید.
به حفاظت الکترواستاتیک توجه کنید.
