شتابسنج سیستمهای ناوبری با دقت بالا هوافضا با سنسور دما
معرفی محصول

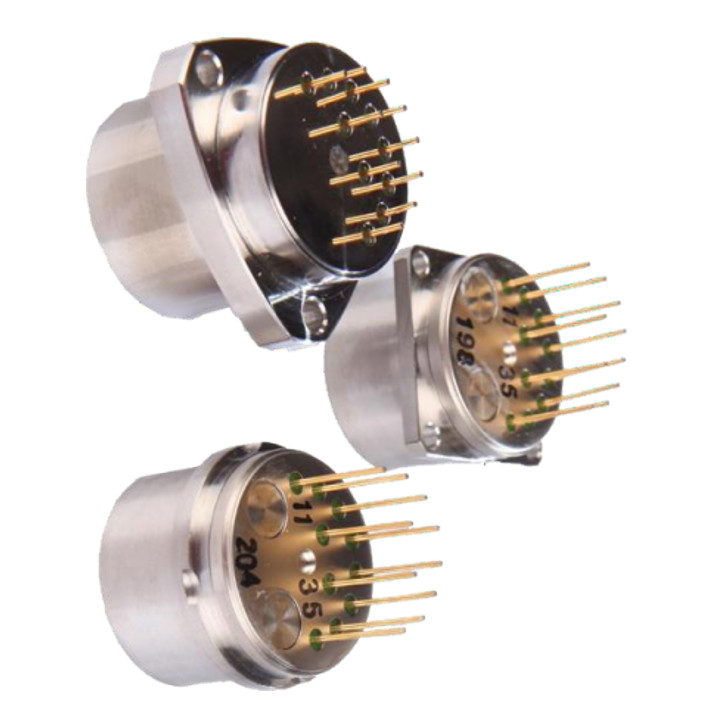

سنسور شتاب انعطاف پذیر کوارتز سری ZT یک شتاب سنج بازخورد گشتاور تک محوره است.سیگنال شتاب خارجی را از طریق جرم تشخیص تشخیص می دهد و سپس آن را از طریق مدار سروو دمدوله و تقویت می کند.در نهایت، سیگنال جریان خروجی متناسب با سیگنال شتاب است.محصولات به طور گسترده در سیستم های ناوبری با دقت بالا در هوافضا استفاده می شود.
ویژگی های عملکرد
| خواص الکتریکی | |
| ولتاژ بهره برداری | ± (12 تا 18) VDC |
| مقاومت عایق | 50MΩ,@50VDC |
| مصرف برق | ≤480mw@±15VDC |
| مصرف فعلی | ≤16mA@±15VDC |
| کارایی | واحد | ||
| ZT-01 | ZT-02 | ||
| دامنه | ≥±30 | ≥±30 | g |
| آستانه (رزولوشن) | ≤5×10-6 گرم | ≤5×10-6 گرم | g |
| جانبداری | ≤±3 | ≤±3 | میلی گرم |
| ضریب دما (-40 ~ 70 ℃) | ≤30 | ≤35 | میکروگرم/℃ |
| خطای ترکیبی ماهانه (55 ℃، 1σ) | ≤30 | ≤30 | میکروگرم |
| ضریب مقیاس | 0.15±1.25 | 0.15±1.25 | mA/g |
| ضریب دما (-40 ~ 70 ℃) | ≤40 | ≤50 | ppm/℃ |
| خطای ترکیبی ماهانه (55 ℃، 1σ) | ≤50 | ≤60 | ppm |
| ضریب غیر خطی مرتبه دوم | ≤20 | ≤20 | μg/g2 |
| زاویه ناهماهنگی | ≤ 0.48 (100 ثانیه قوسی) | ≤ 0.48 (100 ثانیه قوسی) | mrad |
| فرکانس طبیعی | ≤800 | ≤800 | هرتز |
| پهنای باند | 800 تا 2500 | 800 تا 2500 | هرتز |
| دمای عملیاتی | -45+80 | -45+80 | ℃ |
| کیفیت | ≤80 | ≤80 | گرم |
| شرایط محیطی | |
| لرزش تصادفی (بدون برق) | 8 گرم، (20 تا 2000) هرتز |
| شوک (بدون برق) |
150 گرم، 4.5 میلیثانیه، نیم سینوس |
بعد، ابعاد، اندازه
