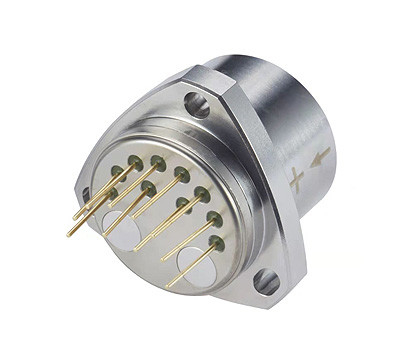

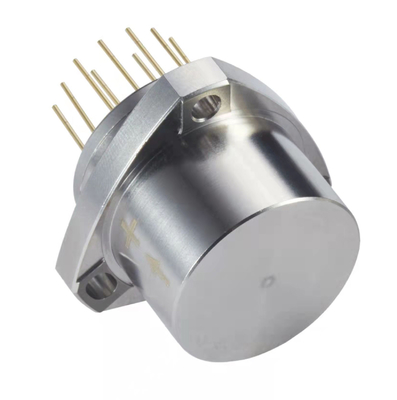

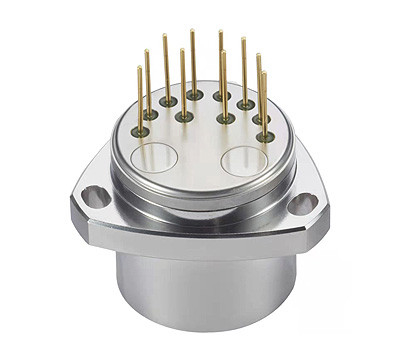

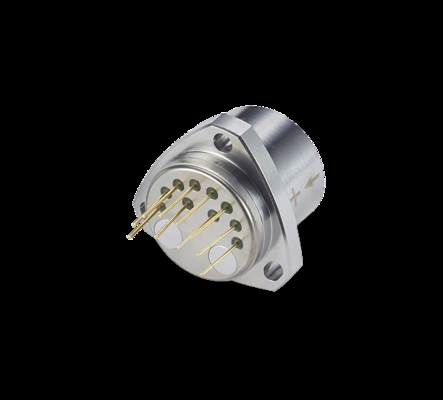

سنسور ارتعاش کوارتز تک محور با عملکرد بالا برای صنعت نفت و گاز

سنسور ارتعاش کوارتز تک محور با عملکرد بالا برای صنعت نفت و گاز

نام تجاری:	Firepower
شماره مدل:	AV1-01
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

عملکرد:

آزمایش لرزش

محدوده اندازه گیری:

± 50 گرم

مقدار آستانه:

5 میکروگرم

مقدار انحراف k0/k1:

≤(3± میلی گرم)

ضریب مقیاس k1:

mA/g 0.2±1.3

وزن:

≤80 گرم

شوکه شدن:

100 گرم، 5 میلی‌ثانیه، 1/2 سین

منبع برق:

± 12 ~ 15 ولت

مصرف فعلی:

≤±20mA

پهنای باند:

800 تا 2500 هرتز

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

سنسور شتاب انعطاف پذیر کوارتز

سنسور ناوبری اینرسی بازخورد گشتاور

سنسور ناوبری اینرسی انعطاف پذیر کوارتز

توضیح محصول

سنسور ارتعاش تک محور کوارتز سرعت سنج با عملکرد بالا

حسگر ارتعاش دقیق طراحی شده برای کاربردهای سخت در صنعت نفت و گاز.

مشخصات کلیدی

ویژگی	ارزش
عملکرد	آزمایش لرزش
محدوده اندازه گیری	±50g
مقدار آستانه	5μg
مقدار انحراف k0/k1	≤ ± 3 میلی گرم
فاکتور مقیاس k1	1.3±0.2 mA/g
وزن	≤80g
مقاومت در برابر ضربه	100 گرم، 5 میلیمتر، 1/2 سین
منبع برق	±12~±15 ولت
مصرف جاری	≤±20mA
پهنای باند	800 تا 2500 هرتز

خلاصه ی محصول

شتاب سنج انعطاف پذیری کوارتز سری AV1 یک سنسور درجه بی وقفه با دقت بالا با ثبات طولانی مدت استثنایی، تکرار پذیری، عملکرد شروع، سازگاری با محیط زیست،و قابلیت اطمیناناین راه حل مقرون به صرفه، خروجی جریان خطی متناسب با نیروی دریافت شده را فراهم می کند و به کاربران اجازه می دهد مقاومت های نمونه گیری مناسب را برای دقت بهینه انتخاب کنند.

سنسور دمای ساخته شده امکان تنظیم خروجی جریان خطی با تغییرات دمای را فراهم می کند (تعویض اختیاری در دسترس است). مناسب برای هر دو برنامه های تست ثابت و پویا،این سنسور با الزامات استاندارد اندازه گیری لرزش در محیط های صنعتی سخت مواجه است..

مشخصات فنی

پارامتر	مشخصات AV1-01
محدوده اندازه گیری	±50g
مقدار آستانه	5μg
مقدار انحراف k0/k1	≤ ± 3 میلی گرم
فاکتور مقیاس k1	1.3±0.2 mA/g
ضریب غیرخطی درجه دوم K2	≤±20μg /g2
0g 4 h ثبات کوتاه مدت	≤10 μg
1g 4 ساعت ثبات کوتاه مدت	≤10 ppm
تکرار پذیری مقدار انحراف σk0 (1σ، 1 ماه)	≤10 μg
تکرار فاکتور مقیاس σk1/k1 (1σ، 1 ماه)	≤15ppm
تکرار پذیری ضریب غیرخطی σk2/k1 ((1σ، یک ماه)	≤±10 μg /g2
ضریب دمای ارزش انحراف	≤±10 μg /oC
ضریب دمای فاکتور مقیاس	≤±20 ppm /oC
سر و صدا (840Ω مقاومت نمونه گیری)	≤5mv
فرکانس طبیعی	۴۰۰ تا ۸۰۰ هرتز
پهنای باند	800 تا 2500 هرتز
مقاومت لرزش	5g ((20-2000Hz)
مقاومت در برابر ضربه	100 گرم، 5 میلیمتر، 1/2 سین
محدوده دمای کار	-40 تا +85 درجه سانتیگراد
محدوده دمای ذخیره سازی	-60 تا +120 درجه سانتیگراد
منبع برق	±12~±15 ولت
مصرف جاری	≤±20mA
سنسور دما	در دو نوع موجود است (با/بدون)
ابعاد	F25.4X30mm
وزن	≤80g

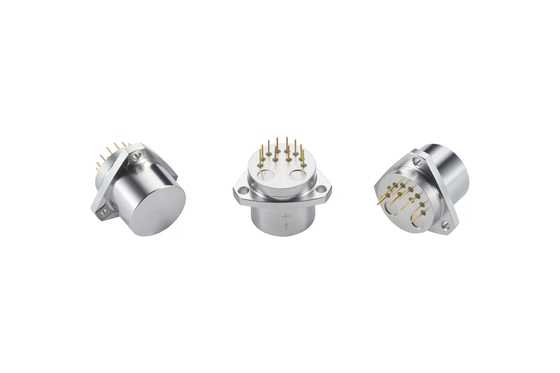

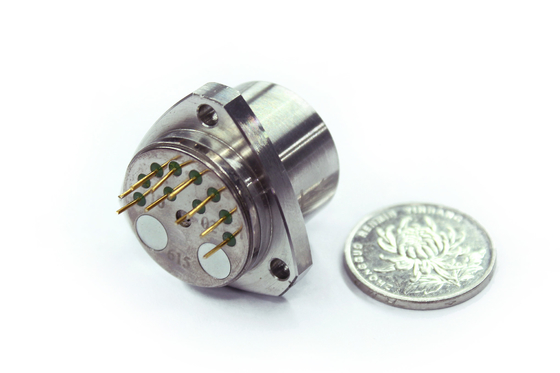

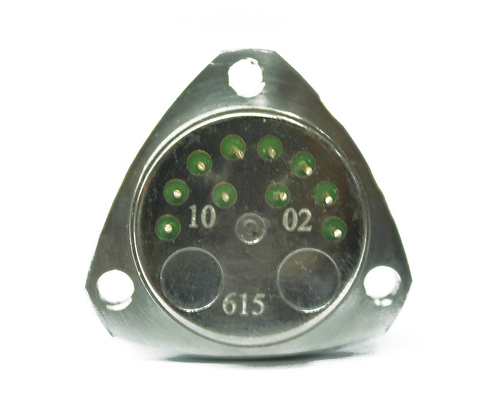

نمودار محصول

دستورالعمل نصب

سطح فلنج سنسور به عنوان سطح مرجع نصب برای نصب مناسب عمل می کند.

اقدامات احتیاطی در مورد استفاده و ایمنی

این سنسور یک ابزار دقیق است - با دقت کار کنید و از افتادن یا برخورد جلوگیری کنید
از محدودیت های ضربه/تلاطم مشخص شده تجاوز نکنند (100g,5ms,1/2sin)
بسته بندی با ≥20 میلی متری کف بافره در طول حمل و نقل، امن کردن سنسور برای جلوگیری از حرکت
در هنگام حمل چندین واحد، جلوگیری از تماس بین سنسورها
قبل از روشن کردن، تمام اتصال های پین را بررسی کنید.
نگهداری در بسته بندی اصلی در محیط خشک و تهویه شده
رعایت اقدامات مناسب حفاظت از تخلیه الکتروستاتیک (ESD)
