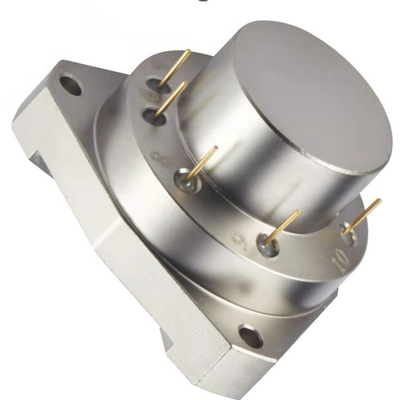

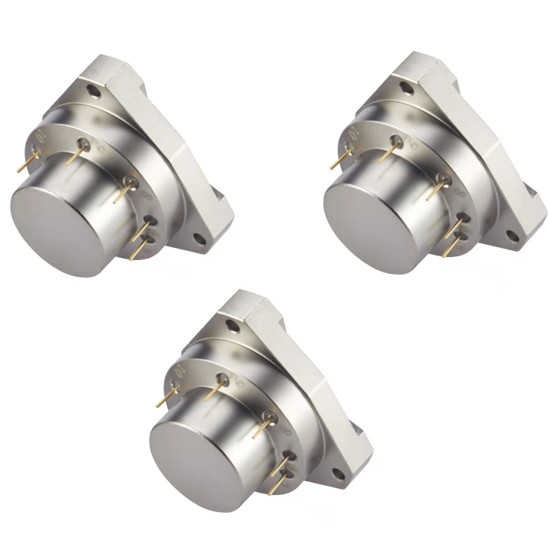

کوارتز فلکسور لرزه ای شتاب سنج آمورف کوارتز برای ناوبری اینرسی

نام تجاری:	Firepower
شماره مدل:	JB3-02
مقدار تولیدی:	1
قیمت:	600~1300
شرایط پرداخت:	T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

عملکرد:

مولفه ها در INS

دامنه:

60 گرم

وضوح:

5 میکروگرم

قدرت:

± 12 ~ 15 ولت

اندازه:

Ф18.2X23 میلی متر

وزن:

30 گرم

جزئیات بسته بندی:

جعبه اسفنجی +

قابلیت ارائه:

500 در ماه

برجسته کردن:

شتاب سنج لرزه ای خمشی کوارتز

ارتعاش سنج کوارتز آمورف

شتاب سنج دینامیکی ناوبری اینرسی

توضیح محصول

شتاب سنج لرزه ای کوارتز خمشی آمورف کوارتز ارتعاش سنج شتاب سنج دینامیکی برای ناوبری اینرسی

شرح
JB3 دارای یک سیستم لرزه‌ای Q-flex و etched-quartz-flexure است.یک ساختار بی شکل کوارتز ضد جرم، تعصب، ضریب مقیاس و تکرارپذیری تراز محوری عالی را فراهم می کند.
الکترونیک انتگرال یک جریان خروجی متناسب با شتاب ایجاد می کند که هم اندازه گیری شتاب استاتیک و هم پویا را فراهم می کند.با استفاده از مقاومت بار خروجی عرضه شده توسط مشتری، که به طور مناسب برای محدوده شتاب برنامه مقیاس بندی شده است، جریان خروجی را می توان به ولتاژ تبدیل کرد.

امکانات

1. عملکرد تکرارپذیری عالی

2. ناهموار از نظر محیطی

3. خروجی آنالوگ

4. محدوده قابل تنظیم میدان

5. اندازه طرح کوچکتر (30 پوند)

جدول فهرست

	پارامتر	JB3-01	JB3-02	JB3-03
1	محدوده اندازه گیری	± 60 گرم	± 60 گرم	± 60 گرم
2	مقدار آستانه	10 میکروگرم	10 میکروگرم	10 میکروگرم
3	مقدار انحراف k0/k1	≤(±10 میلی گرم)	≤(±10 میلی گرم)	≤(±10 میلی گرم)
4	ضریب مقیاس k1	mA/g 0.2±1.2	mA/g 0.2±1.2	0.5 ~ 0.7 میلی آمپر / گرم
5	ضریب غیر خطی مرتبه دوم K2	≤±20μg/g2	≤±30μg/g2	≤±20μg/g2
6	0 گرم پایداری کوتاه مدت 4 ساعت	≤20 میکروگرم	≤30 میکروگرم	≤20 میکروگرم
7	پایداری کوتاه مدت 1 گرم 4 ساعت	≤20ppm	≤30 ppm	≤20ppm
8	ارزش انحراف تکرارپذیری جامع σk0 (1σ، 1 ماه)	≤40 میکروگرم	≤80 میکروگرم	≤40 میکروگرم
9	Scale factor تکرارپذیری جامع σk1/k1 (1σ، 1 ماه)	≤50ppm	≤100ppm	≤50ppm
10	ضریب غیر خطی تکرارپذیری جامعk2/k1 (1σ,1 ماه)	≤±20μg/g2	≤±30μg/g2	≤±20μg/g2
11	مقدار انحراف ضریب دما	≤±30 میکروگرم /℃	≤±50 میکروگرم /℃	≤±30 میکروگرم /℃
12	عامل مقیاس ضریب دما	≤±50 ppm /℃	≤±100 ppm /℃	≤±50 ppm /℃
13	نویز (مقاومت نمونه برداری 840Ω است)	≤4mv	≤8.4mv	≤4mv
14	فرکانس طبیعی	350 تا 800 هرتز	350 تا 800 هرتز	350 تا 800 هرتز
15	پهنای باند	800 تا 2500 هرتز	800 تا 2500 هرتز	800 تا 2500 هرتز
16	ارتعاش	5 گرم (20-2000 هرتز)	5 گرم (20-2000 هرتز)	5 گرم (20-2000 هرتز)
17	شوک (0.5ms،1/2sin)	150 گرم	150 گرم	150 گرم
18	محدوده اندازه گیری دمای عملیاتی	-40-+85℃	-40-+85℃	-40-+85℃
19	محدوده اندازه گیری دمای ذخیره سازی	-60-+120℃	-60-+120℃	-60-+120℃
20	نیرو گرفته است	± 12 ~ 15 ولت	± 12 ~ 15 ولت	± 12 ~ 15 ولت
21	مصرف فعلی	£ ± 20mA	£ ± 20mA	£ ± 20mA
22	اندازه	Ф18.2X23 میلی متر	Ф18.2X23 میلی متر	Ф18.2X23 میلی متر
23	وزن	30 پوند	30 پوند	30 پوند

بعد، ابعاد، اندازه
کوارتز فلکسور لرزه ای شتاب سنج آمورف کوارتز برای ناوبری اینرسی 0

مقدمه
خانواده شتاب سنج JB3 از سنسورهای منحصر به فرد انعطاف پذیر کوارتز استفاده می کند.شتاب‌سنج کوچک برای اندازه‌گیری شتاب‌های اینرسی در محیط هوافضا طراحی شده است، این سنسور غالب مورد استفاده در سیستم‌های ناوبری اینرسی هواپیماهای تجاری و نظامی چین است. تکرارپذیری طولانی مدت و ویژگی‌های قابلیت اطمینان برتر JB3 آن را به بهترین ارزش تبدیل می‌کند. شتاب سنج درجه اینرسی که امروزه در بازار موجود است.
شتاب سنج تک محوره کوارتز قابل انعطاف JB3 مقعدی...
