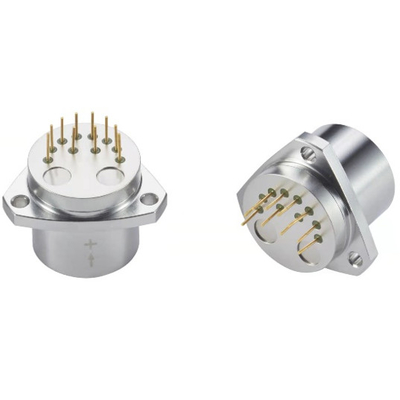

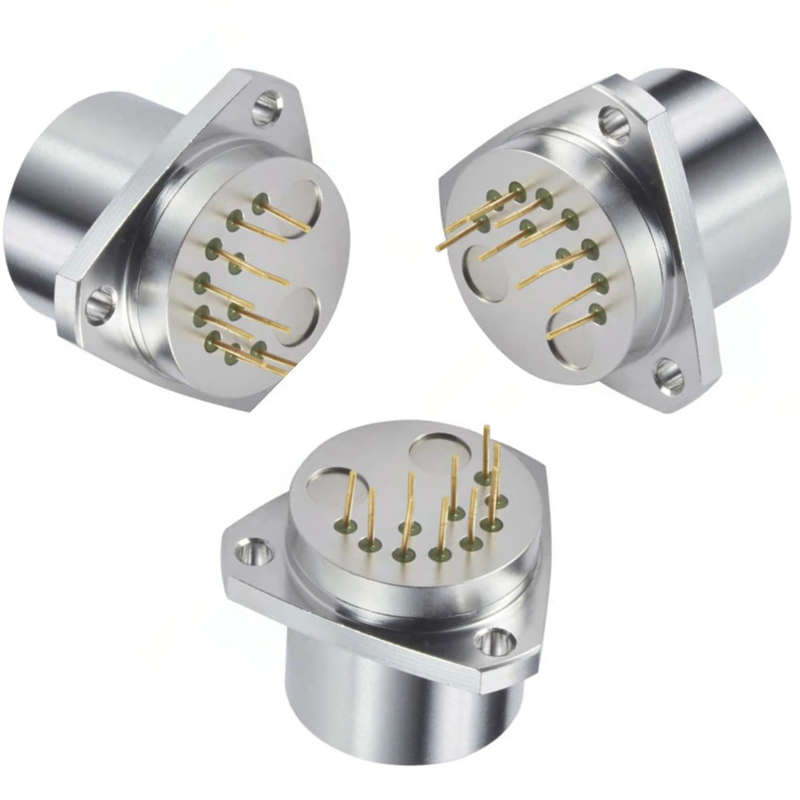

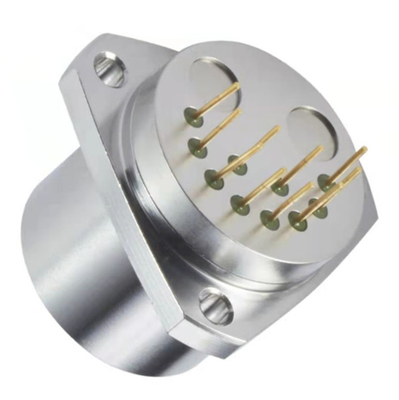

شتاب سنج کوارتز انعطاف پذیر منحصر به فرد 70 گرمی با سنسور دما

شتاب سنج کوارتز انعطاف پذیر منحصر به فرد 70 گرمی با سنسور دما

نام تجاری:	Firepower
شماره مدل:	JB2-02
مقدار تولیدی:	1
قیمت:	600~1190
شرایط پرداخت:	T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده:

70 گرم

قطعنامه:

5 میکروگرم

تعصب K0/K1:

≤ (1 میلی گرم))

ضریب مقیاس kl:

0.8 ~ 1.5 میلی آمپر / گرم

بایاس دریفت سیگما k0 (1σ، یک ماه):

20 میکروگرم

قدرت:

± 12 ~ 15 ولت

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

شتاب‌سنج کوارتز 70 گرمی

شتاب‌سنج کوارتز با سنسور دما

شتاب‌سنج خمشی کوارتز با برد بالا

توضیح محصول

سرعت سنج کوارتز انعطاف پذیر با سنسور دما

مشخصات کلیدی

ویژگی	ارزش
محدوده	±70g
قطعنامه	5μg
تعصب k0/k1	≤ ((± 1 میلی گرم)
فاکتور مقیاس kl	0.8 تا 1.5 mA/g
انحراف سیگما k0 (1σ، یک ماه)	≤20 μg
قدرت	±12~±15 ولت

خلاصه ی محصول

خانواده شتاب سنج JB2 از سنسورهای انعطاف پذیر کوارتز منحصر به فرد برای اندازه گیری شتاب در محیط های هوافضا استفاده می کند.به عنوان سنسور غالب در هواپیمای تجاری و نظامی چین، سیستم های ناوبری بی وقفه، این قابلیت تکرار و قابلیت اطمینان استثنایی را در دراز مدت ارائه می دهد.

با داشتن یک سیستم زلزله ای Q-flex® دارای سیستم زلزله Q-flex® با ساختار جرم ثابت کوارتز بی شکل، JB2 باعث انحراف عالی، فاکتور مقیاس و تکرار محور محور می شود.الکترونیک یکپارچه تولید یک جریان خروجی متناسب با شتاب برای هر دو اندازه گیری های ثابت و پویا، قابل تبدیل به ولتاژ از طریق مقاومت های بار مشتری است.

سنسور دمای داخلی اختیاری بهبود عملکرد چشمگیری را از طریق الگوریتم های جبران دمای برای تعصب، عامل مقیاس و عدم تراز محور امکان پذیر می کند.

ویژگی های کلیدی

عملکرد قابل تکرار بسیار عالی
طراحی مقاوم از نظر زیست محیطی
سیگنال خروجی آنالوگ
محدوده قابل تنظیم میدان
سنسور دمای داخلی اختیاری برای جبران حرارتی
محدوده اندازه گیری بالا (70g)

ویژگی های عملکرد

نه، نه	پارامتر	JB2-01	JB2-02
1	محدوده اندازه گیری	±70g	±70g
2	مقدار آستانه	5μg	5μg
3	مقدار انحراف k0/k1	≤ ± 3 میلی گرم	≤ ± 5 میلی گرم
4	فاکتور مقیاس k1	1.3±0.2 mA/g	1.3±0.2 mA/g
5	ضریب غیرخطی درجه دوم K2	≤±20μg/g2	≤±30μg/g2
6	0g 4 h ثبات کوتاه مدت	≤10 μg	≤20 μg
7	1g 4 ساعت ثبات کوتاه مدت	≤10 ppm	≤20 ppm
8	مقدار انحراف تکرار پذیری جامع σk0 (1σ، 1 ماه)	≤10 μg	≤30 μg
9	تکرار پذیری جامع فاکتور مقیاس σk1/k1 (1σ,1 ماه)	≤15ppm	≤30 ppm
10	ضریب تکراری غیرخطی σk2/k1 (1σ، 1 ماه)	≤±10 μg/g2	≤±20 μg/g2
11	ضریب دمای ارزش انحراف	≤±20 μg/°C	≤±30 μg/°C
12	ضریب دمای فاکتور مقیاس	≤±20 ppm/°C	≤±30ppm/°C
13	صدا (مقاومت نمونه گیری 840Ω است)	≤5mv	≤8.4mv
14	فرکانس طبیعی	۴۰۰ تا ۸۰۰ هرتز	۴۰۰ تا ۸۰۰ هرتز
15	پهنای باند	800 تا 2500 هرتز	800 تا 2500 هرتز
16	ارتعاش	5g ((20-2000Hz)	5g ((20-2000Hz)
17	شوک	100 گرم، 5 میلیمتر، 1/2 سین	100 گرم، 5 میلیمتر، 1/2 سین
18	محدوده دمای کار	-40-+85°C	-40-+85°C
19	محدوده دمای ذخیره سازی	-60-+120°C	-60-+120°C
20	قدرت	±12~±15 ولت	±12~±15 ولت
21	مصرف جاری	≤±20mA	≤±20mA
22	سنسور دما	بله و نه دو نوع	بله و نه دو نوع
23	اندازه	F25.4X30mm	F25.4X30mm
24	وزن	≤80g	≤80g

کاربردهای معمول

حفاری و اندازه گیری شیب
هواشناسی و فضانوردی
ابزار و تجهیزات

جزئیات پیکربندی

توجه: سنسور دما AD590 است. نقطه 10 اتصال قدرت بالا است، در حالی که نقطه 9 اتصال قدرت پایین است.نقاط 9 و زمین قدرت استفاده از یک مقاومت پلاتین با یک ارزش 1K و ضریب حرارتی کمتر از 5ppm.

دانلود نقشه پیکربندی و مشخصات رابط
