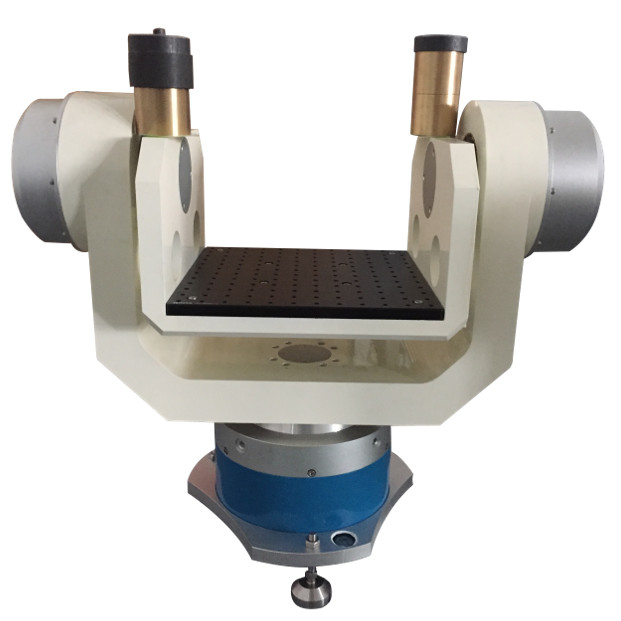

دقت چرخش سنسور ناوبری دو محوره 2 اینچی

صندلی آزمایش سنسور ناوبری دو محور

I. کاربردهای اصلی و عملکردهای اصلی

صفحه چرخش عمدتا از یک بدن چرخش و یک سیستم کنترل چرخش تشکیل شده است، ساختار میز T را اتخاذ می کند،و برای آزمایش عملکرد دستگاه های ناوبری اینرسی و سیستم های ناوبری اینرسی در شرایط سرعت استفاده می شود، موقعیت و غیره

توابع اصلی:

• کنترل موقعیت، کنترل سرعت و کنترل سوئیچ
• این دستگاه دارای توابع کنترل حالت خودکار رایانه ای، جمع آوری داده ها، پردازش و نمایش است.
• می تواند برای کار محلی و کنترل از راه دور کامپیوتر بالا استفاده شود. ارتباطات سریالی (RS232 یا RS422) و رابط ارتباطات موازی برای کنترل از راه دور استفاده می شود.که می تواند وضعیت کار دستگاه پخش را به کامپیوتر بالایی منتقل کند، از جمله موقعیت و اطلاعات سرعت صفحه پخش. فرکانس ارتباطات داده های ارتباطی سریال حداقل 50 هرتز است.و داده های ارتباطات موازی حداقل 1KHZ باشد..

(5) نرم افزار کنترل کامپیوتری بالا می تواند به طور عادی بر روی سیستم عامل WIN98، WINXP یا WIN2000 اجرا شود.

II. شاخص های فنی اصلی

1. میز بالای میز مکانیکی

1 مواد بالای میز: فولاد ضد زنگ

2 اندازه میز و حداکثر وزن بار: φ450mm/40kg؛ φ320mm/20kg

سطح میز: 0.02 میلی متر

۴- رونمایی سطح انتهای میز: ۰٫۰۲ میلی متر

5 سوراخ پیچ نصب بر روی میز: 25 میلی متر (شعاعی، 5 سوراخ × 8 خط به طور مساوی توزیع شده)

2. اسپندل

(1) وضعیت موقعیت

محدوده زاویه: مستمر و نامحدود

دقت چرخش: ± 2′′

رزولوشن اندازه گیری موقعیت زاویه ای: 0.36 ′′

دقت موقعیت گیری موقعیت زاویه ای: ± 3 ′′

تکرار موقعیت زاویه ای: ± 2 ′′

(2) وضعیت نرخ

محدوده سرعت: ± 0.001 °/s ~ ± 1000 °/s

سرعت وضوح: 0.001 °/s

دقت و ثبات نرخ: ω < 1 °/s، 3 × 10^-3(متوسط 1٪)

1 °/s ≤ ω < 10 °/s، 3 × 10^-4(متوسط 10 درجه)

10 °/s ≤ ω، 3 × 10^-5(متوسط 360 درجه)

(3) حالت تکان دادن

محدوده سوئیچ: 0 ° ~ ± 45 °

فرکانس سوئیچ: 0.02Hz ~ 10Hz

حداکثر شتاب زاویه ای: 300 °/s²

3محور ارتفاع

(1) وضعیت موقعیت

محدوده چرخش: مستمر و بی نهایت

دقت چرخش: ± 2′′

وضوح موقعیت: 0.36 ′′

دقت موقعیت گیری موقعیت زاویه ای: ± 3 ′′

تکرار موقعیت زاویه ای: ± 2 ′′

(2) وضعیت نرخ

محدوده سرعت: ± 0.001 °/s ~ ± 1000 °/s

سرعت وضوح: 0.001 °/s

دقت و ثبات نرخ: ω < 1 °/s، 3 × 10^-3(متوسط 1٪)

1 °/s ≤ ω < 10 °/s، 3 × 10^-4(متوسط 10 درجه)

10 °/s ≤ ω، 3 × 10^-5(متوسط 360 درجه)

(3) حالت تکان دادن

محدوده سوئیچ: 0 ° ~ ± 30 °، فرکانس سوئیچ: 0.02Hz ~ 5Hz

حداکثر شتاب زاویه ای: 300 °/s²

4. عمودی محور گودال اصلی - پیچ گودال: ± 3 ′′

5محور تقاطع گره اصلی و گره پیچ: φ 0.5mm در داخل توپ کوچک

6حداکثر سرعت اتصال دو محور: 60 درجه در ثانیه

7. عمودی بین سطح بازتابی پریزم زاویه راست و محور پیچ ± 3 ′′

8. حلقه لغز 40 حلقه (حلقه کاربر) را اتخاذ می کند؛ : حلقه های 2A/20 (سیم محافظ جفت پیچیده) ؛ حلقه های 3A/20 (سیم محافظ نشده).

9ارزش تغییر مقاومت تماس استاتیک حلقه لغز ≤ 0.005Ω

پویا ≤ 0.01Ω

10. قابل اعتماد

1 زمان کار مستمر 24 ساعت است.

2 میانگین زمان بین خرابی ها 2000 ساعت

3 صفحه چرخ دار سازگاری الکترومغناطیسی خوبی دارد و الزامات مربوطه GJB151 و 152 را برآورده می کند.

4 گردنده دارای حفاظت از سرعت بیش از حد، حمل بیش از حد، حفاظت از جریان بیش از حد، حفاظت از کار نادرست و حفاظت از قدرت اضطراری است.در صورت عدم کارایی برق غیرطبیعی در کابینت کنترل دایره چرخنده یا کامپیوتر کنترل، بدن دستگاه می تواند در موقعیت فعلی بدون لرزش شدید متوقف شود.

5 اجزای کلیدی باید از نوع صنعتی یا نظامی باشند، اجزای عمومی باید از نوع تجاری باشند.و اجزای مهم باید از غربالگری پیری در دمای بالا و پایین برخوردار باشند..

III. الزامات محیط استفاده

1منبع برق: 220V ± 10% 50Hz 20A

2دمای محیط 20 °C ± 5 °C

3رطوبت محیط ≤ 80% RH

4. پایه ای عایق لرزش مشترک در محیط پایه
