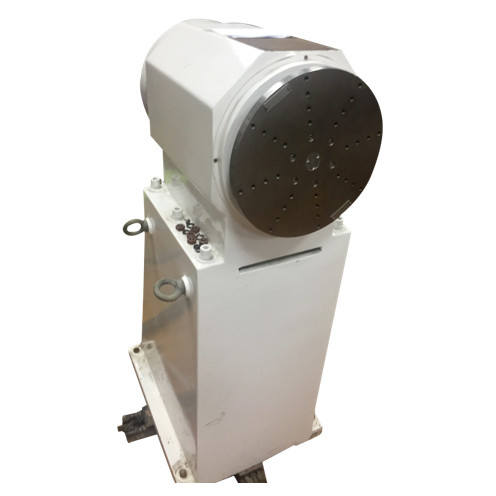

چرخ گردان تک محور تست ناوبری اینرسی 10 کیلوگرمی با محفظه حرارتی

میز گردان تست و شبیه سازی اتوماتیک INS، میز تست ناوبری اینرسی با محفظه حرارتی

شاخص های فنی اصلی

1. روی میز بدنه میز مکانیکی

① مواد روی میز: فولاد ضد زنگ

② حداکثر وزن بار روی میز: 30 کیلوگرم

③ اندازه میز: Φ 320 میلی متر

④ صافی میز: 0.02 میلی متر

⑤ ریزش صفحه انتهایی میز: 0.05 میلی متر

⑥ سوراخ پیچ نصب روی میز: 25 میلی متر (شعاعی، 5 سوراخ × 8 خط به طور مساوی توزیع شده)

⑦نشت شار مغناطیسی: کمتر از 1mT

2. دقت چرخش شفت: ± 3″

3. محدوده موقعیت زاویه ای: 0.0000 درجه ~ 359.9999 ± درجه

4. دقت موقعیت زاویه ای: ± 3″

5. وضوح زاویه ای 0.0001 درجه

6. محدوده نرخ زاویه ای 0.001 °/s ~ 1000 °/s

7. دقت نرخ زاویه ای و ثبات نرخ

① ω < 1 °/s 5 × 10^-3(1 درجه متوسط)

② 1 °/s < ω < 10 °/s 5 × 10^-4(متوسط ​​10 درجه)

③ 10 °/s < ω 5 × 10^-5(متوسط ​​360 درجه)

8. محدوده شتاب زاویه ای: 1 درجه بر ثانیه²~ 100 درجه در ثانیه²(پیش‌فرض اولیه: 10 درجه بر ثانیه)

9. حداکثر شتاب زاویه ای 300 درجه بر ثانیه²

10. محدوده چرخش: 0 ° ~ ± 45 درجه

11. چرخه چرخش: 2S ~ 20s

12. پهنای باند سیستم کنترل: 10 هرتز (-3dB)

13. قابلیت اطمینان

① زمان کار مداوم: 48 ساعت

② میانگین زمان بین خرابی ها 2000 ساعت

14. حلقه لغزش 30 حلقه، از جمله حلقه های 2A/20 (سیم محافظ جفت پیچ خورده) و حلقه های 3A/10 (سیم بدون محافظ) را می پذیرد.

15. سیستم جعبه کنترل دما (اختیاری)

① اندازه حفره کاری نباید کمتر از W500mm × H500mm × D500mm باشد.

② محدوده کنترل دما: -45 ℃ ~ 85 ℃

③ دقت کنترل دما: ± 1 ℃

④ نرخ گرمایش و سرمایش: ± 2 ℃ / دقیقه (متوسط ​​در کل فرآیند)

16. كامپيوتر گرامافون قابليت ذخيره داده هاي مربوط به عملكرد صفحه گردان مانند زمان، موقعيت صفحه گردان و نرخ زاويه اي را دارد و از طريق پورت سريال امكان خروجي بلادرنگ اطلاعات را دارد.فرکانس خروجی ≥ 5 هرتز است.قابلیت کنترل عملکرد صفحه گردان و دما از طریق یک کامپیوتر خارجی (از طریق پورت سریال).پروتکل ارتباطی: RS232 9.6Kbs.پنل پشتی جعبه کنترل برقی با رابط سریال استاندارد RS232 ارائه شده است.
