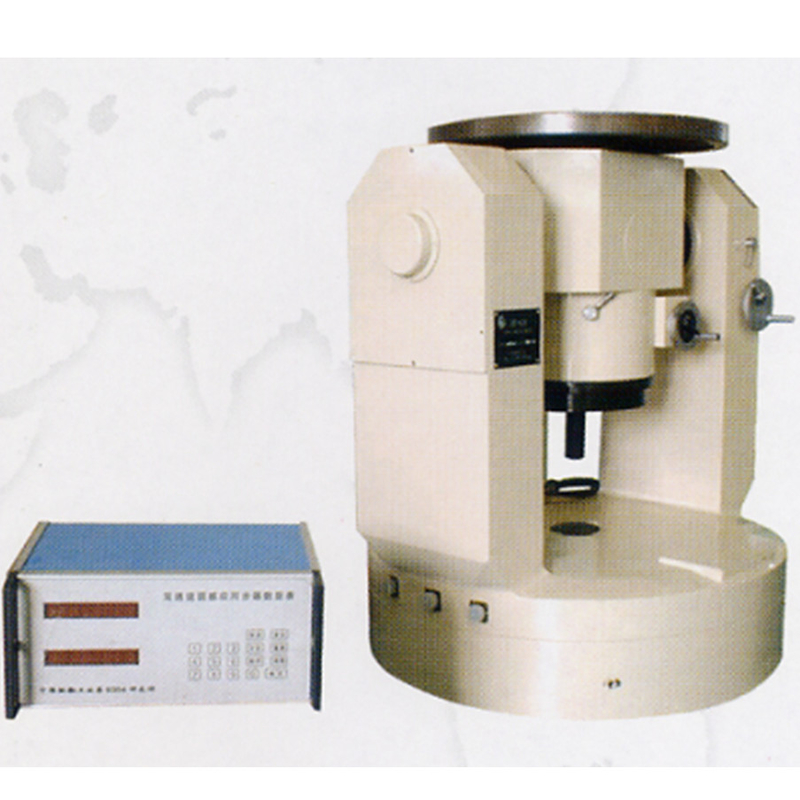

میز موقعیت یابی 2 محوری دقیق شبیه سازی 420 x 200 میلی متر

نام تجاری:	Firepower
شماره مدل:	2ST520
مقدار تولیدی:	1
شرایط پرداخت:	T/T، L/C
توانایی عرضه:	10/3 ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

ظرفیت بار:

50 کیلوگرم

اندازه تست:

420 × 200 میلی متر

مسطح بودن:

0.01 میلی متر

مقدار تند و سریع وجه جدول:

0.03 میلی متر

خطای لرزش:

± 2''

حالت کار:

موقعیت

انگشتر لغزش:

40 حلقه

جزئیات بسته بندی:

کارتن چوبی

قابلیت ارائه:

10/3 ماه

برجسته کردن:

شبیه سازی میز موقعیت یابی 2 محور

میز تعیین موقعیت 2 محور دقیق

میز موقعیت یابی 2 محور 420 x 200 میلی متر

توضیح محصول

جدول نرخ دو محور، جدول موقعیت دو محور، جدول شبیه سازی دقیق

2ST-520 از نوع پیلوت دو محوره و صفحه نمایش دیجیتال موقعیت یابی است.این ساختار مکانیکی جدید را برای تسهیل تنظیم میکرو موقعیت اتخاذ می کند، دارای دقت بالا، کاربرد گسترده، استفاده راحت، هزینه کم و غیره است. برای آزمایش و کالیبراسیون سیستم ناوبری اینرسی و دستگاه مناسب است.

موارد	2ST-520	عملکرد دستی دو محوره
ظرفیت بار	50 کیلوگرم	40 کیلوگرم
حداکثر اندازه جسم آزمایش شده	Ø80 x 240mm	Ø420 x 200mm
قطر وجه میز	Ø520 میلی متر	Ø460mm
صافی وجه میز	0.01 میلی متر	0.01 میلی متر
مقدار تند و سریع وجه جدول	0.03 میلی متر	0.03 میلی متر
جنس جنس میز	1cr18Ni9Ti	ریخته گری
خطای لرزش	حلقه داخلی: ± 2'' حلقه بیرونی: ±3''	± 2''
عمود بودن محورها	± 3''	± 3''
محدوده زاویه چرخشی	حلقه داخلی: پیوسته حلقه بیرونی: ±90 درجه	حلقه داخلی: پیوسته حلقه بیرونی: ±90 درجه
محدوده تنظیم سرفصل	± 2''
حالت کار	موقعیت	موقعیت
وزن بدن ماشین	حدود 700 کیلوگرم
اندازه طرح کلی	تقریباً 850 × 650 × 900 میلی متر
حلقه های لغزنده	40 حلقه	8 حلقه x 2A
پورت کامپیوتر	RS232	RS232
دقت اندازه گیری موقعیت زاویه ای (حلقه داخلی)	± 4 اینچ	± 3''
دقت اندازه گیری موقعیت زاویه ای (حلقه بیرونی)	± 5 اینچ	± 5 اینچ
وضوح اندازه گیری موقعیت زاویه ای (حلقه داخلی)	0.36 اینچ	0.36 اینچ
وضوح اندازه گیری موقعیت زاویه ای (حلقه بیرونی)	0.36 اینچ	0.36 اینچ
تکرارپذیری اندازه گیری موقعیت زاویه ای (حلقه داخلی)	± 2 اینچ
تکرارپذیری اندازه گیری موقعیت زاویه ای (حلقه بیرونی)	± 3 اینچ
