واحد اندازه گیری بی وقفه IMU 6 محور Stim300 جایگزین

نام تجاری:	Firepower
شماره مدل:	IMU6-1
مقدار تولیدی:	1
شرایط پرداخت:	T/T
توانایی عرضه:	1000 قطعه قطعه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

نام محصول:

IMU Gyro برای پهپاد

محدوده اندازه گیری ژیروسکوپ:

450 درجه بر ثانیه

ثبات تعصب:

0.3 درجه در ساعت

فاکتور مقیاس غیرخطی:

150 دور در دقیقه

قابلیت تکرار فاکتور مقیاس (1σ):

20PPM

دامنه اندازه گیری ACC (قابل تنظیم):

± 10 گرم

ثبات تعصب @10s:

0.05 میلی گرم

پهنای باند 3 دسی بل:

100 هرتز

جزئیات بسته بندی:

کارتن چوبی

قابلیت ارائه:

1000 قطعه قطعه

برجسته کردن:

میز گردان تک محور

نوع چرخش موقعیت گردان تک محور

میز تست تک محور نوع کج

توضیح محصول

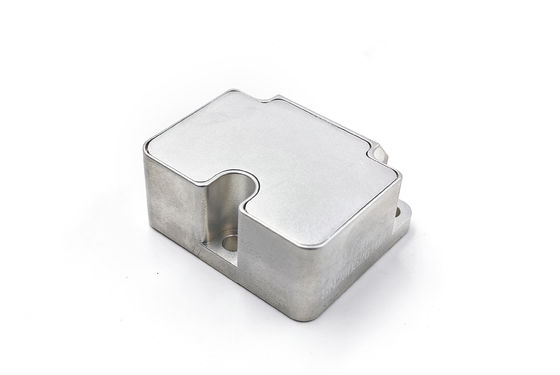

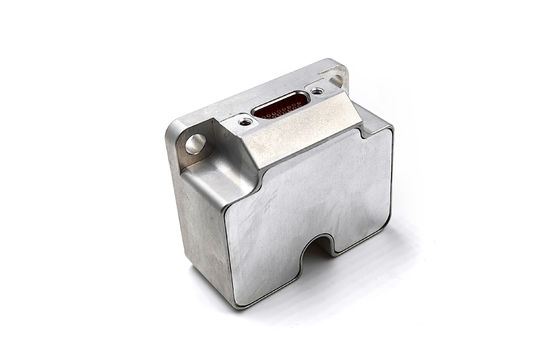

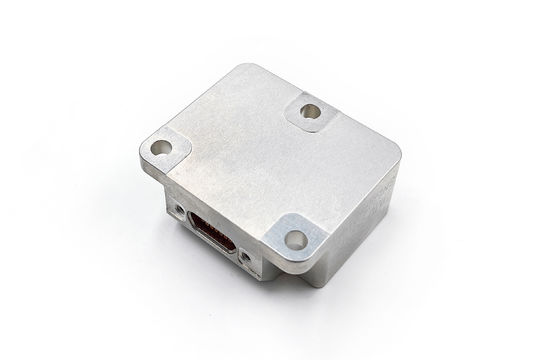

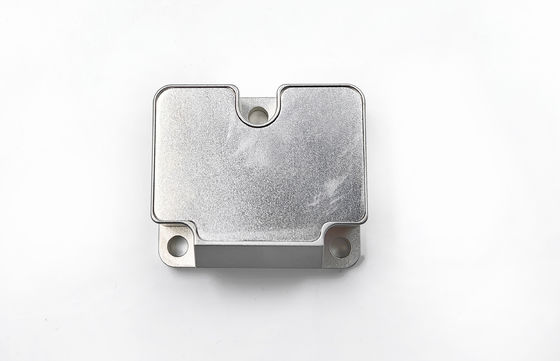

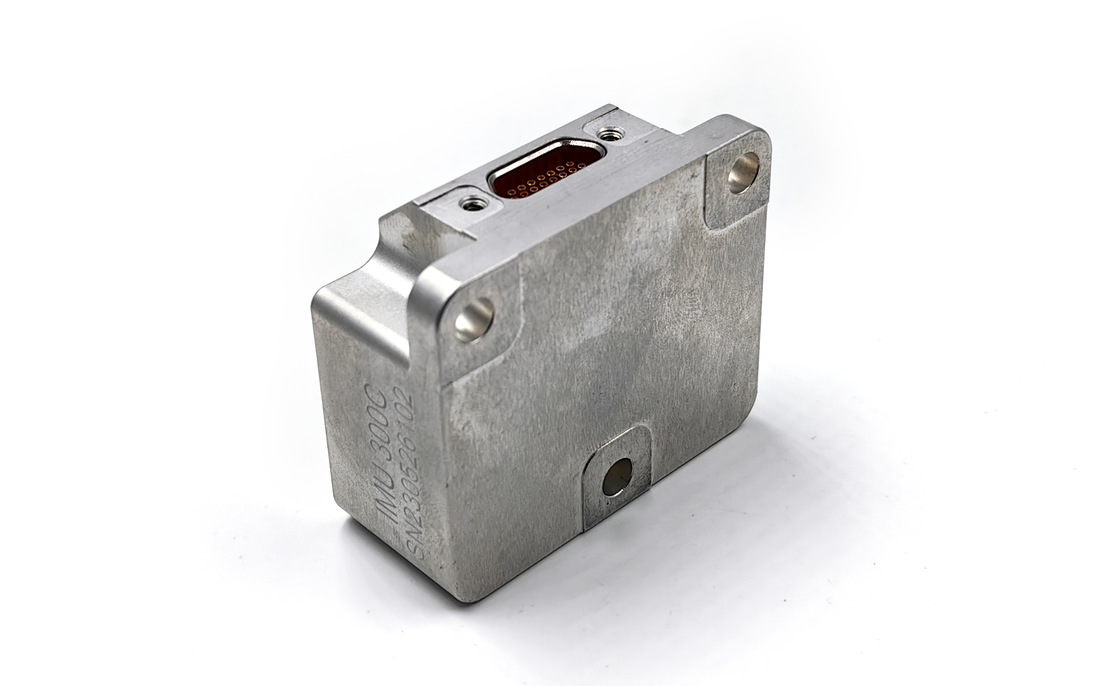

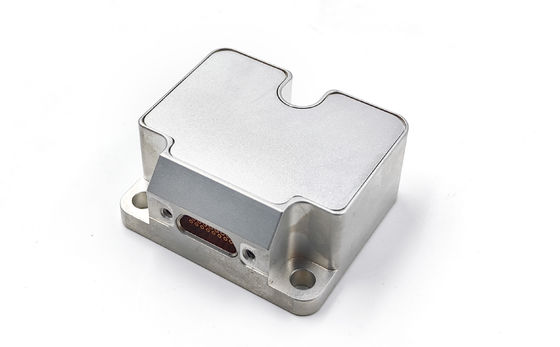

جایگزین مقرون به صرفه واحد اندازه‌گیری اینرسی IMU شش محوره Stim300

این واحد اندازه‌گیری اینرسی (IMU) MEMS یکپارچه می‌کند ژیروسکوپ سه محوره، شتاب‌سنج سه محوره، شیب‌سنج سه محوره، سنسور دما و برد پردازش سیگنال را در یک سیستم فشرده و مقاوم. این سیستم نرخ زاویه‌ای، شتاب و شیب یک حامل را با دقت بالا اندازه‌گیری می‌کند و داده‌های جبران‌شده (دما، عدم هم‌ترازی، خطاهای غیرخطی) را از طریق RS-422 خروجی می‌دهد. ایده‌آل برای ناوبری، کنترل وضعیت و تثبیت، این IMU MEMS یک جایگزین مقرون به صرفه و با عملکرد بالا برای STIM300 در پهپادها، وسایل نقلیه و پلتفرم‌های صنعتی ارائه می‌دهد.

پارامترهای اصلی فنی

مشخصات ژیروسکوپ

پارامتر	واحد	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
محدوده اندازه‌گیری (قابل تنظیم)	°/s	±400	±400	±400	±2000
پایداری بایاس در حال اجرا (@ واریانس آلان)	°/h	0.3	0.1	0.05	1
پایداری بایاس @10s (10s هموار، 1σ، دمای اتاق)	°/h	3	1	0.5	6
پایداری بایاس در دمای کامل	°/h	10	3	2	18
راه رفتن تصادفی زاویه‌ای	°/√h	0.15	0.1	0.02	0.3
تکرارپذیری بایاس (1σ)	°/h	1	0.5	0.3	2
حساسیت شتاب بایاس	°/h/g	1	1	1	2
غیرخطی بودن ضریب مقیاس (1σ)	ppm	150	150	150	300
تکرارپذیری ضریب مقیاس (1σ)	ppm	20	20	20	100
عدم هم‌ترازی	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دسی‌بل	Hz	250	200	150	250

شاخص‌های فنی شتاب‌سنج

پارامتر	واحد	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
محدوده اندازه‌گیری (قابل تنظیم)	g	±10	±30	±50	±80
پایداری بایاس در حال اجرا (واریانس آلان @ 25 ℃)	mg	0.02	0.05	0.1	0.2
پایداری بایاس @10s	mg	0.05	0.2	0.5	1
پایداری بایاس در دمای کامل	mg	1	3	5	15
راه رفتن تصادفی زاویه‌ای	m/s/√h	0.001	0.002	0.005	0.01
تکرارپذیری بایاس (1σ)	mg	0.1	0.5	1	2
تکرارپذیری ضریب مقیاس (1σ)	ppm	200	200	200	200
غیرخطی بودن ضریب مقیاس (1σ)	ppm	50	100	200	300
عدم هم‌ترازی	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دسی‌بل	Hz	100	100	100	100

مشخصات زاویه شیب (به طور پیش‌فرض پیکربندی نشده است، اختیاری)

پارامتر	واحد	IMU6-1y-x
محدوده اندازه‌گیری (قابل تنظیم)	g	±1.7
پایداری بایاس (1s هموارسازی)	mg	0.5
راه رفتن تصادفی	m/s/√h	0.08
غیرخطی بودن ضریب مقیاس	ppm	100

مشخصات الکتریکی

پارامتر	واحد	IMU6-1y-x
ولتاژ	V	5
مصرف برق	W	2
ریپل	mV	100

سازگاری با محیط زیست

پارامتر	واحد	IMU6-1y-x
دمای عملیاتی	℃	-45~85
دمای ذخیره‌سازی	℃	-55~105
لرزش	--	10~2000Hz,6.06g
ضربه	--	1000g,0.1ms

سایر مشخصات

پارامتر	واحد	IMU6-1y-x
وزن	g	55±5
