ژیروسکوپ فیبر بایاس کم F70 ژیروسکوپ نوری کم نویز.pdf
ژیروسکوپ ناوبری کم هزینه سنسور ژیروسکوپ اینرسیال سنسور ژیروسکوپ هوانوردی

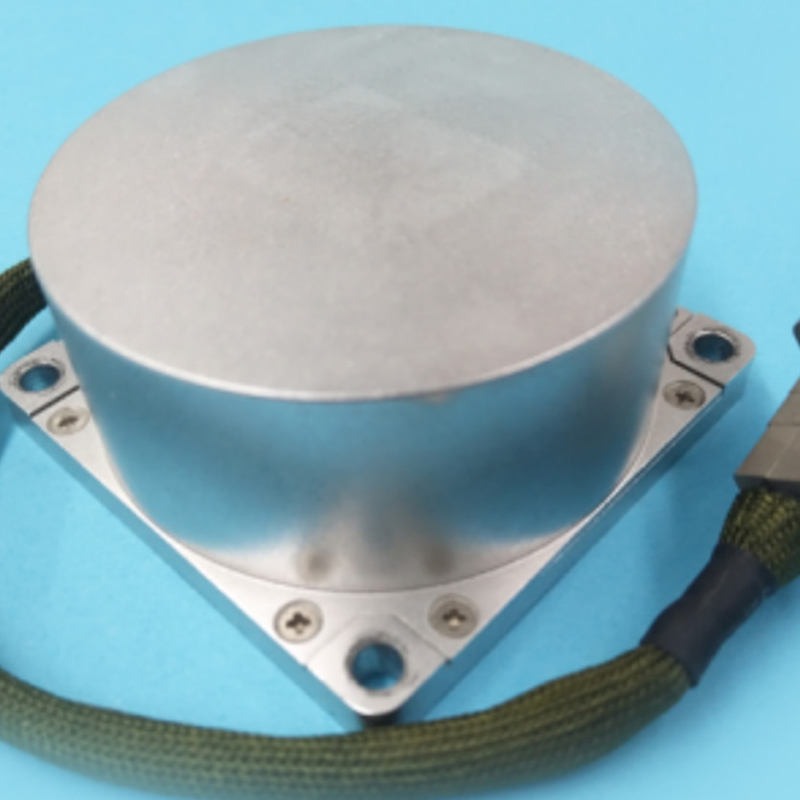

F70 یک ژیروسکوپ فیبر نوری تک محوره حلقه بسته دیجیتال تداخل سنجی است.این جایگزین عالی برای ژیروسکوپ مکانیکی سنتی است که دارای پهنای باند بالا، زمان فعال سازی کوتاه، مقاومت در برابر ضربه، مقاومت در برابر لرزش و هزینه مقرون به صرفه است.F70 FOG از پردازنده سیگنال دیجیتال تعبیه شده استفاده می کند.فیلتر تطبیقی یکپارچه پایداری بایاس و راه رفتن تصادفی زاویه را تا 50 تا 70 درصد کاهش می دهد، فناوری که نه تنها تأثیر دما را کاهش می دهد، بلکه پایداری بایاس، راه رفتن تصادفی زاویه، خطی بودن فاکتور مقیاس و استحکام را نیز به طور قابل توجهی بهبود می بخشد.ثبات بایاس استثنایی، راه رفتن تصادفی زاویه و مقاومت در برابر ضربه، آن را برای کاربردهای مختلف نظامی و صنعتی ایده آل می کند.F70 یک سنسور سرعت زاویه ای است که با نور، مکانیسم و الکتریسیته یکپارچه شده است.این بر اساس اثر Sagnac و فناوری تست کنترل حلقه بسته است.آن را آزمایش، پردازش و بازخورد توسط اختلاف فاز p ایجاد شده توسط دو نور انتقال مقابل، تحقق کل فرآیند حلقه بسته است.مورد عمدتا توسط واحدهای مسیر نوری، واحدهای مدار و واحد ساختاری تشکیل شده است.در مقایسه با ژیروسکوپ الکتروم مکانیکی، ساختار سادهتری، بدون قطعات متحرک، بدون قطعات فرسوده، شروع سریعتر، حجم کمتر و سبکتر دارد.این می تواند به طور گسترده در هدایت و کنترل موشک، سیستم موقعیت یابی و هدف گیری تانک و خودروی جنگی، سیستم ردیابی فوتوالکتریک کشتی استفاده شود.
زمینه های کاربردی: کاربرد در سیستم های ناوبری اینرسی با دقت متوسط و بالا، سیستم های موقعیت یابی و جهت گیری، سیستم های اندازه گیری نگرش، سیستم های تثبیت کننده سروو و غیره.
| پروژه | واحد | F70-98 |
| محدوده اندازه گیری | º/s | -400~400 |
| پایداری بایاس در دمای اتاق (º/h، 100 ثانیه، 1σ) | º/h | 0.012 ≤ |
| تکرارپذیری بایاس در دمای ثابت (º/h، 100 ثانیه، 1σ) | º/h | 0.012 ≤ |
| تکرارپذیری بایاس در دمای کامل (º/h، 100 ثانیه، 1σ) |
º/h
|
≤ 0.03
|
| ضریب راه رفتن تصادفی | º/√h | 0.0025 ≤ |
| فاکتور مقیاس غیرخطی | ppm | ≤ 10 |
| ضریب مقیاس تکرارپذیری | ppm | ≤ 10 |
| ضریب مقیاس عدم تقارن | ppm | ≤ 10 |
| زمان شروع | دقیقه | ≤5 |
| پهنای باند | هرتز | ＞ 200 |
| منبع تغذیه | V | -5،+5 |
| قدرت | دبلیو | ≤6 |
| دمای عملیاتی | ℃ | -40~+65 |
| دمای ذخیره سازی | ℃ | -45~+85 |
| ارتعاش | هرتز، g2/Hz | 20 ~ 2000، 0.06 |
| شوکه شدن | گرم، میلیثانیه | 30،11 |
| نرخ به روز رسانی داده ها | هرتز | 200 تا 2000 |
| نرخ باود | bps | 115200 ~ 921600 |
| روش خروجی | / | پخش (پیشفرض) / فعال (سفارشی) |
| سطح رابط | / | RS-422 |
| رابط | / | J30J-15TJL |
| اندازه شکل | میلی متر | 70×32 |
