امکانات

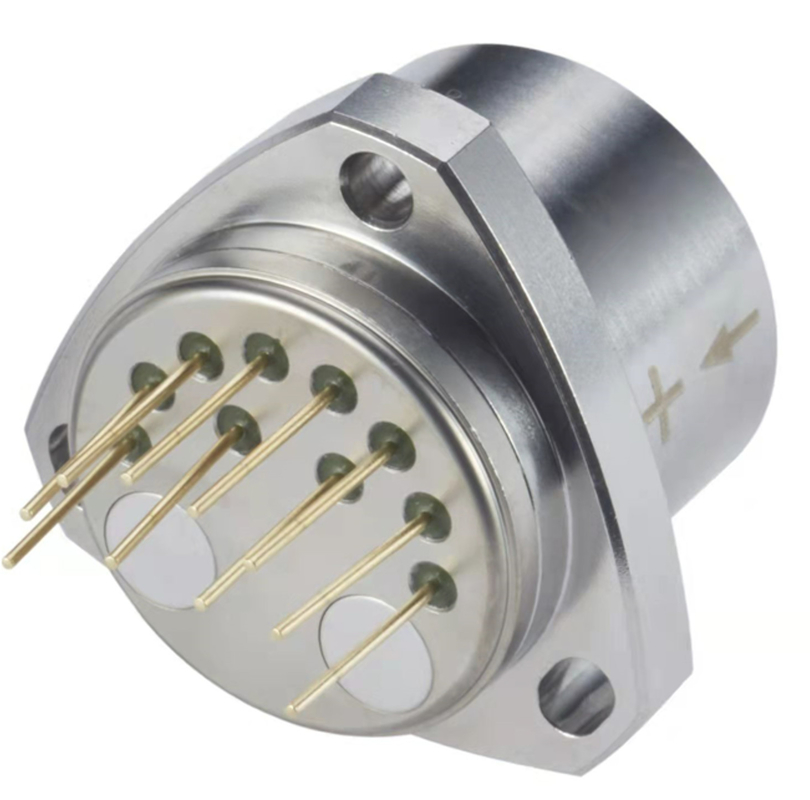

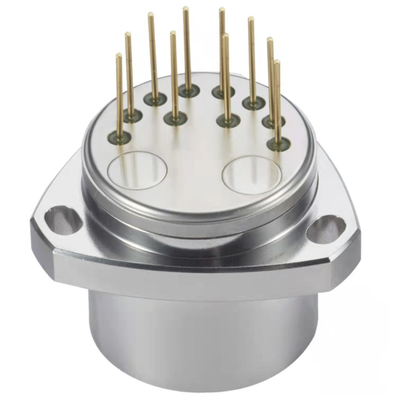

شتاب سنج کوارتز یک حسگر تعادل نیرو است، یک ابزار دقیق طراحی شده بر اساس اصل اینریا. ورودی شتاب به جابجایی ظریف شکست تبدیل می شود و سپس توسط نیروی بازخورد متعادل می شود. به عنوان یک حلقه بازخورد نیرو استفاده می شود، شتاب سنج دارای ویژگی های دقت بالا، مقاومت در برابر ضربه بالا، محدوده اندازه گیری وسیع و ظرفیت اضافه بار عالی. این یکی از ضروری ترین دستگاه ها در سیستم ناوبری و هدایت اینرسی است. شتاب سنج کوارتز از یک سر گیج، یک مدار تحریک و یک اندازه گیری فرکانس تشکیل شده است. مدار. سر گیج از یک صفحه میرایی، یک آونگ فلزی و یک چوب کوارتز حساس به نیرو تشکیل شده است.
برنامه های کاربردی
جدول مشخصات
| خیر | مولفه های | JB11 | JB12 | JB13 |
| 1 | دامنه | ± 70 گرم | ± 70 گرم | ± 70 گرم |
| 2 | آستانه | 5 میکروگرم | 5 میکروگرم | 5 میکروگرم |
| 3 | تعصب ک0/ ک1 | ≤±3 mg1 | ≤±3 میلی گرم | ≤±5 میلی گرم |
| 4 | ضریب مقیاس K1 | 0.8 ~ 1.5 میلی آمپر / گرم | 0.8 ~ 1.5 میلی آمپر / گرم | 0.8 ~ 1.5 میلی آمپر / گرم |
| 5 | ضریب غیرخطی مرتبه دوم K2 | ≤±10μg/g2 | ≤±15μg/g2 | ≤±20μg/g2 |
| 6 | 0 گرم 4 ساعت پایداری کوتاه مدت | ≤10 میکروگرم | ≤15 میکروگرم | ≤20 میکروگرم |
| 7 | 1 گرم 4 ساعت پایداری کوتاه مدت | ≤10ppm | ≤15ppm | ≤20ppm |
| 8 | تکرارپذیری جامع سوگیری σK0(1σ، 1 ماه) | ≤10 میکروگرم | ≤20 میکروگرم | ≤30 میکروگرم |
| 9 | تکرارپذیری جامع ضریب مقیاس σK1/ ک1(1σ، 1 ماه) | ≤15ppm | ≤30 ppm | ≤50 ppm |
| 10 | ضریب غیرخطی تکرارپذیری جامع K2/ ک1(1σ، 1 ماه) | ≤±10μg/g2 | ≤±20μg/g2 | ≤±30μg/g2 |
| 11 | ضریب حرارتی بایاس (میانگین دمای کامل) | ≤±10 میکروگرم /℃ | ≤±30 میکروگرم /℃ | ≤±50 میکروگرم /℃ |
| 12 | ضریب حرارتی ضریب مقیاس (میانگین دمای کامل) | ≤±10ppm /℃ | ≤±30 ppm /℃ | ≤±50 ppm /℃ |
| 13 | نویز (مقاومت نمونه برداری 840Ω) | ≤5mv | ≤5mv | ≤5mv |
| 14 | فرکانس طبیعی | 400 تا 800 هرتز | 400 تا 800 هرتز | 400 تا 800 هرتز |
| 15 | پهنای باند | 800 تا 2500 هرتز | 800 تا 2500 هرتز | 800 تا 2500 هرتز |
| 16 | لرزش تصادفی | 6 گرم (20-2000 هرتز) | 6 گرم (20-2000 هرتز) | 6 گرم (20-2000 هرتز) |
| 17 | تأثیر | 100 گرم، 5 میلیثانیه، 1/2 سین | 100 گرم، 5 میلیثانیه، 1/2 سین | 100 گرم، 5 میلیثانیه، 1/2 سین |
| 18 | دمای کاری | -55+85℃ | -55+85℃ | -55+85℃ |
| 19 | دمای ذخیره | -60 ~ + 120 ℃ | -60 ~ + 120 ℃ | 60 ~ 120 ℃ |
| 20 | منبع تغذیه | ± 12 ~ 15 ولت | ± 12 ~ 15 ولت | ± 12 ~ 15 ولت |
| 21 | جریان مصرف کنید | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | سنسور حرارتی | قابل تنظیم | قابل تنظیم | قابل تنظیم |
| 23 | اندازه | Ф25.4X30mm | Ф25.4X30mm | Ф25.4X30mm |
| 24 | وزن | ≤80 گرم | ≤80 گرم | ≤80 گرم |
ابعاد
