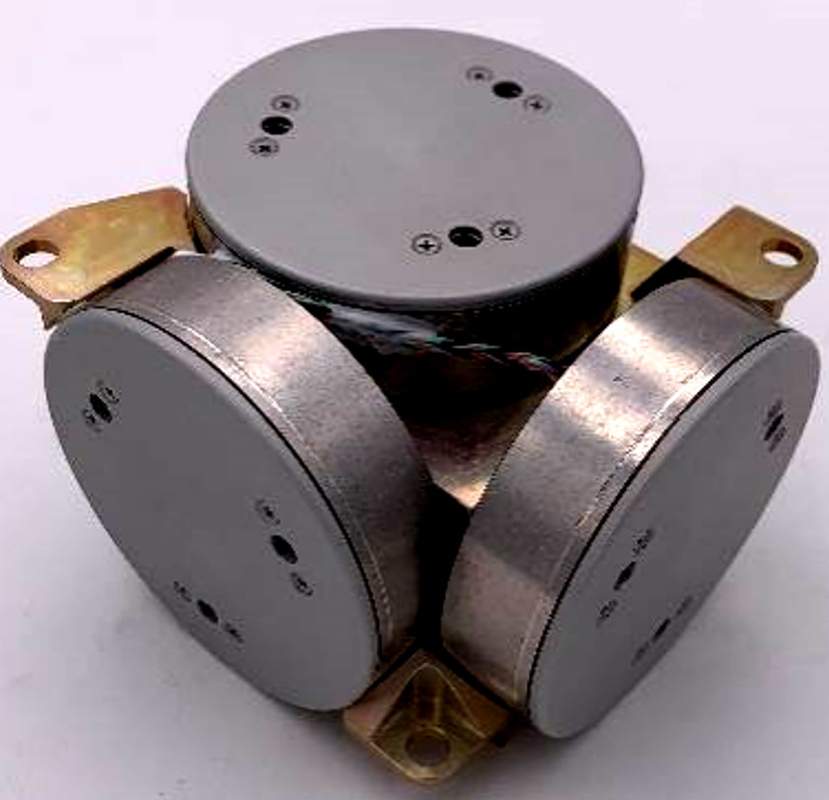

سنسور نرخ زاویه ای اینرسی بر اساس اثر نوری Sagnac سنسور ژیروسکوپ فیبر نوری FOG 3 محوره
این محصول یک سنسور نرخ زاویه ای اینرسی بر اساس اثر اپتیکال ساگناک است که برای اندازه گیری سرعت زاویه ای حامل در امتداد محور حساس محصول استفاده می شود.واحد سنجش سرعت زاویه ای محصول یک حلقه فیبر نوری است و یک مدار تشخیص حلقه بسته دیجیتال برای استخراج تفاوت مسیر نوری انتشار نور در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت ناشی از سرعت زاویه ای فیزیکی خارجی که توسط نوری حس می شود، اتخاذ شده است. حلقه فیبر، در همان زمان، سیگنال ولتاژ تبدیل شده از سیگنال تفاوت مسیر نوری برای بازخورد و کنترل حلقه بسته برای تحقق مدولاسیون و دمودولاسیون سیگنال و دستیابی به هدف تشخیص سیگنال سرعت زاویه ای با دقت بالا استفاده می شود.
ویژگی های عملکرد
| خیر | مورد آزمون | واحد | الزامات فنی |
| 1 | زمان شروع | دقیقه | شاخص پایداری سوگیری روشن/روشن |
| 2 | ثبات بایاس صفر | (°)/h | ≤ 0.05 (هموارسازی 10 ثانیه) ≤ 0.015 (هموارسازی 100 ثانیه) |
| 3 | پایداری بایاس صفر در دمای کامل (1 ℃/min دمای متغیر، میانگین 100 ثانیه) | (°)/h | ≤0.08 |
| 4 | تکرارپذیری سوگیری صفر | (°)/h | 0.015 ≤ |
| 5 | ضریب راه رفتن تصادفی | (º)/h1/2 | 0.003 ≤ |
| 6 | غیر خطی بودن ضریب مقیاس | ppm | ≤20 |
| 7 | عدم تقارن فاکتور مقیاس | ppm | ≤5 |
| 8 | تکرارپذیری فاکتور مقیاس | ppm | ≤10 |
| 9 | تکرارپذیری ضریب مقیاس (دمای کامل) | ppm | ≤50 |
| 10 | دمای عملیاتی | ℃ | -40~+60 |
| 11 | دمای ذخیره سازی | ℃ | -50~+70 |
| 12 | محدوده دینامیکی | (°)/s | ± 500 |
| 13 | ولتاژ تغذیه | V | +5 ولت |
| 14 | مصرف برق در حالت ثابت (دمای کامل) | دبلیو | ＜4 |
