ساختار مکانیکی UUT میز گردون محور 3 با جعبه دما

نام تجاری:	Firepower
شماره مدل:	MFOG-24
مقدار تولیدی:	1
قیمت:	800$
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500 قطعه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

دامنه:

± 500 درجه در ثانیه

ضریب مقیاس:

3600lsb °/s

پایداری سوگیری صفر:

1.5 درجه/ثانیه

تکرارپذیری سوگیری صفر:

1.5 درجه/ثانیه

عرض باند 3DB:

300 هرتز

بعد:

φ24x39mm

جزئیات بسته بندی:

جعبه

قابلیت ارائه:

500 قطعه

برجسته کردن:

چرخ گردان موقعیت 3

گردان گردان 3 محور

UUT

توضیح محصول

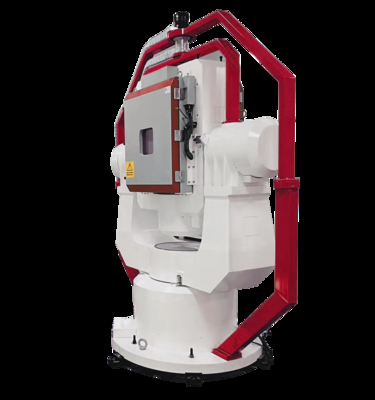

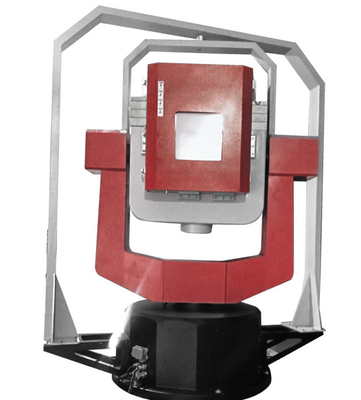

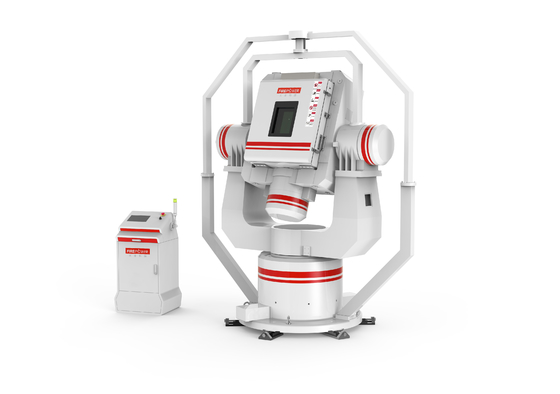

ساختار مکانیکی میز گردان 3 محوره UUT با محفظه دما

بررسی اجمالی محصول

میز گردان سه محوره با دقت بالا با محفظه دما برای آزمایش ناوبری اینرسی و کاربردهای شبیه‌سازی حرکت. موجود در پیکربندی سه محوره معمولی یا با قابلیت‌های کنترل دما یکپارچه.

مشخصات کلیدی

ویژگی	مقدار
نام محصول	میز گردان سه محوره
حداکثر وزن بار	50 کیلوگرم
حداکثر اندازه بار	450 × 400 × 350 میلی‌متر
ساختار	UUT
قطر صفحه میز	550 میلی‌متر
تقاطع سه محور	0.25 میلی‌متر در شعاع دایره
دقت موقعیت‌یابی	±3"

ویژگی‌های محصول

موجود در پیکربندی سه محوره معمولی یا با محفظه دمای یکپارچه
ساختار مکانیکی UUT برای کنترل دقیق حرکت
عملکردهای موقعیت، سرعت و نوسان در تمام محورها
سیستم‌های حفاظتی جامع شامل حفاظت از اضافه سرعت، اضافه جریان و اضافه ولتاژ
آزمایش محیطی اختیاری با محفظه دما و محفظه خلاء

پارامترهای فنی

مشخصات مکانیکی
حداکثر وزن بار	50 کیلوگرم
حداکثر اندازه بار	450 × 400 × 350 میلی‌متر
قطر صفحه میز	550 میلی‌متر
تقاطع سه محور	0.25 میلی‌متر در شعاع دایره (تضمین فرآیند)
دقت چرخش
دقت چرخش شیب	پیچ ±3"; رول ±3"; هدینگ ±3"
عمود بودن سه محور	محورهای پیچ و رول ±3"
دقت موقعیت‌یابی زاویه‌ای سه محور	±3"
تکرارپذیری موقعیت‌یابی زاویه‌ای سه محور	2"
محدوده چرخشی سه محور	به طور مداوم
محدوده سرعت زاویه‌ای
رول	±0.001 درجه بر ثانیه ~ 500 درجه بر ثانیه
پیچ	±0.001 درجه بر ثانیه ~ 400 درجه بر ثانیه
هدینگ	±0.01 درجه بر ثانیه ~ 400 درجه بر ثانیه
مشخصات عملکرد
حداکثر شتاب زاویه‌ای (با بار)	رول 1000 درجه بر ثانیه^2، پیچ 600 درجه بر ثانیه^2، هدینگ 400 درجه بر ثانیه^2
همواری سرعت	بیش از 360 درجه، سرعت کامل 0.001 درجه بر ثانیه
دقت سرعت	360 درجه میانگین ±5×10^-5 (50PPM)، 10 درجه میانگین ±1×10^-4 (100PPM)، 1 درجه میانگین ±1×10^-3 (1000PPM)
تفکیک‌پذیری سرعت	0.0001 درجه بر ثانیه
پهنای باند سیستم (-3dB)	رول 15 هرتز، پیچ 10 هرتز، هدینگ 8 هرتز
محفظه دما
روش خنک‌کننده	خنک‌کننده مکانیکی
محدوده دما	حداقل -65 درجه سانتی‌گراد، حداکثر +90 درجه سانتی‌گراد، میانگین 25 درجه سانتی‌گراد
گرادیان دما	مثبت 1.0 درجه سانتی‌گراد در دقیقه؛ منفی 1.0 درجه سانتی‌گراد در دقیقه
دقت دما	±1 درجه سانتی‌گراد
پایداری دما	±0.1 درجه سانتی‌گراد
الزامات برق
سه فاز	380 ولت ±10٪، 50 هرتز ±3٪
تک فاز	220 ولت ±10٪، 50 هرتز ±3٪
شرایط کاری
دمای عملیاتی	20 ±10 درجه سانتی‌گراد
رطوبت نسبی	≤50٪ (30 درجه سانتی‌گراد)
مقاومت زمین	<2 اهم
