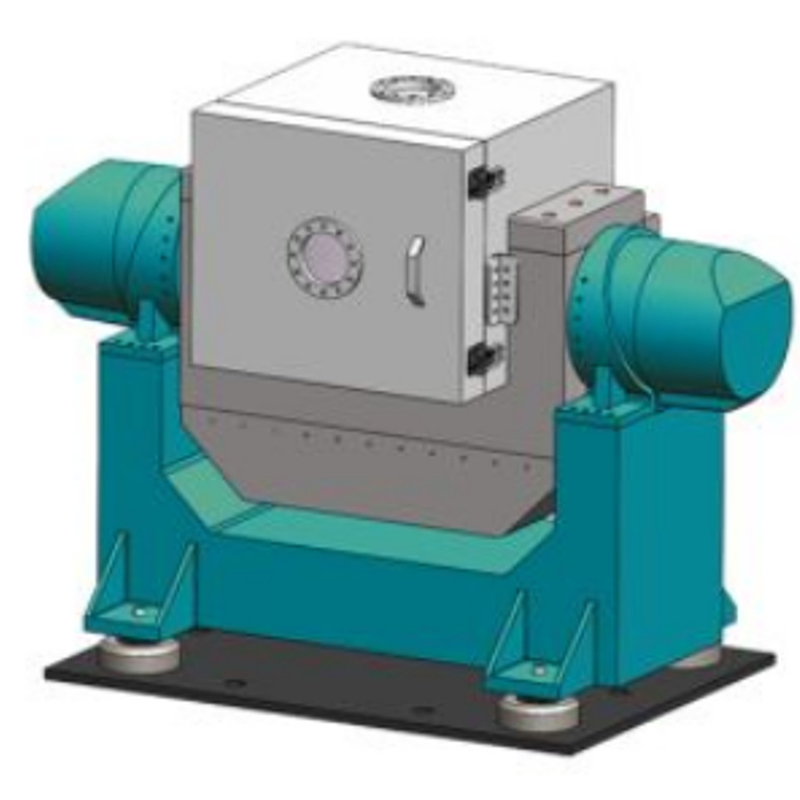

چرخ گردان دو محوره با دقت بالا با محفظه دما

نام تجاری:	Firepower
شماره مدل:	2T320
مقدار تولیدی:	1
شرایط پرداخت:	L/C، T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

نام سیستم:

میز گردان دو محوره

قابلیت بارگذاری:

10 تا 40 کیلوگرم

مسطح بودن:

0.01mm~0.05mm

دقت چرخش:

± 2 اینچ

وضوح نرخ:

0.001 درجه در ثانیه

برجسته کردن:

چرخ گردان دو محوره با دقت بالا

گردان دو محوره اتاقک دما

توضیح محصول

میز تست حرکت 2 محوره با محفظه دما میز گردان سرعت 2 محور میز چرخان موقعیت با دقت بالا

میز گردان TWO-AXIS با محفظه دما یک تجهیزات پیچیده مدرن است که اپتیک و برق را ادغام می کند.نقش کلیدی در توسعه هواپیما برای شبیه سازی و آزمایش نیمه فیزیکی در زمینه هوانوردی و هوافضا دارد.می‌تواند حرکت زوایای مختلف هواپیما را در دمای کامل شبیه‌سازی کند و ویژگی‌های دینامیکی مختلف حرکت آن را بازتولید کند.با توجه به طبقه بندی ساختار شامل دو نوع میز (UT) و نوع قاب (UO) است، با توجه به طبقه بندی استفاده، میز چرخان TWO-AXIS با محفظه دما را می توان به سینی چرخان TWO-AXIS الکتریکی معمولی، صفحه گردان TWO-AXIS دستی تقسیم کرد. صفحه گردان برقی با کنترل دما، و غیره. نوع قاب می توان صفحه گردان TWO-AXIS را به دوار برقی معمولی دو محوره، میز گردان لرزشی TWO-AXIS و غیره تقسیم کرد.به طور کلی، هدف تست میز گردان TWO-AXIS نوع mesa دستگاه های اینرسی مانند ژیروسکوپ، واحد اینرسی و شتاب سنج است.میز گردان TWO-AXIS موقعیت زاویه ای با دقت بالا، نرخ زاویه ای و داده ارتعاش زاویه ای را برای جسم آزمایشی فراهم می کند و تشخیص و کالیبراسیون دستگاه های اینرسی را انجام می دهد.شیء آزمایشی میز گردان TWO-AXIS از نوع قاب، گروه اینرسی است که با کنترل ترکیب زاویه و موقعیت میز گردان، می توان آن را آزمایش یا کالیبره کرد.علاوه بر این، برخی از میزهای چرخشی TWO-AXIS از نوع قاب نیز می توانند به عنوان میز ارتعاش برای ارائه داده های پویا برای گروه اینرسی، جستجوگر، غلاف و غیره استفاده شوند.

چرخ گردان دو محوره با دقت بالا با محفظه دما 0

ساختاری	نوع عمودیUT				نوع افقی-UT		نوع عمودیUT
کارکرد	PositionRateSwing				موقعیت RateSwing		نرخ موقعیت
اندازه جدول	φ320mm/φ450mm/φ500mm (قابل تنظیم)				φ320mm/φ450mm/φ500mm (قابل تنظیم)
مواد جدول	فولاد ضد زنگ / آلیاژ آلومینیوم
قابلیت بارگذاری	10 ~ 40 کیلوگرم (قابل تنظیم)
صافی	0.01mm~0.05mm				0.01mm~0.05mm		0.01mm~0.05mm
ارزش تند و سریع	0.02mm~0.08mm				0.02mm~0.08mm		0.02mm~0.08mm
دقت چرخش	قاب بیرونی		± 3 اینچ		قاب بیرونی	± 3 اینچ	قاب بیرونی	± 3 اینچ
	قاب داخلی		± 2 اینچ		قاب داخلی	± 2 اینچ	قاب داخلی	± 2 اینچ
وضوح نرخ	0.001 درجه در ثانیه				0.001 درجه در ثانیه		0.001 درجه در ثانیه
محدوده نرخ	0.001°/s~400°/s				0.001°/s~400°/s		0.001°/s~400°/s
دقت و صافی نرخ زاویه ای	1×10-5 (360 درجه متوسط) 1×10-4 (10 درجه متوسط) 1×10-3 (1 درجه متوسط)				1×10-5 (360 درجه متوسط) 1×10-4 (10 درجه متوسط) 1×10-3 (1 درجه متوسط)
دقت موقعیت	±2″~±30″				±3″~±30″		±2″~±30″
تکرارپذیری موقعیت	±1″~±15″				±1″~±15″		±1″~±15″
قطعنامه موقعیت	0.36 اینچ				0.36 اینچ		0.36 اینچ
محدوده موقعیت زاویه ای	قاب داخلی پیوسته و بیرونی قاب پیوسته
	قابل تنظیم
شتاب زاویه ای	300 درجه بر ثانیه	قابل تنظیم		300 درجه بر ثانیه	قابل تنظیم		300 درجه بر ثانیه	قابل تنظیم
محدوده نوسان	0°-±45°			0°-±45°			------
چرخه نوسان	2s-20s			2s-20s			------
انگشتر لغزنده کاربر	60 حلقه	قابل تنظیم		60 حلقه	قابل تنظیم		60 حلقه		قابل تنظیم
رابط	RS232/RS422/Ethernet			RS232/RS422/Ethernet			RS232/RS422/Ethernet
با سنج دما	آره			آره			آره
دقت کنترل دما	------			------			قابل تنظیم
هدف آزمایشی	ژیروسکوپ، شتاب سنج، سنسور مغناطیسی، IMU			ژیروسکوپ، شتاب سنج، سنسور مغناطیسی، IMU			ژیروسکوپ، سنسور مغناطیسی، IMU
