سیستم ناوبری اینرسی MEMS مجهز به GPS برای وسایل نقلیه زمینی، محدوده شتاب‌سنج ±16g و پایداری بایاس صفر شتاب 0.2mg

Name: سیستم ناوبری اینرسی MEMS مجهز به GPS برای وسایل نقلیه زمینی، محدوده شتابسنج ±16g و پایداری بایاس صفر شتاب 0.2mg
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: ins100e
Price: 2000 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	ins100e
مقدار تولیدی:	1
قیمت:	2000$
شرایط پرداخت:	L/C،D/P،T/T،Western union
توانایی عرضه:	1 هفته برای نمونه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

دقت سرفصل:

0.1 درجه

دقت نگرش:

0.1 درجه

دقت موقعیت یابی:

1.5m ； 1cm+1ppm

دقت سرعت افقی:

0.1 متر بر ثانیه

محدوده ژیروسکوپ:

± 500 درجه در ثانیه

ثبات بایاس صفر:

4°/ساعت

برد شتاب سنج:

± 16 گرم

پایداری بایاس Acc Zero:

0.۲ میلی گرم

ابعاد:

80mm × 53mm × 23 میلی متر

رابط:

RS232/RS422

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

1 هفته برای نمونه

برجسته کردن:

سیستم ناوبری جاودان خودروهای زمینی,سیستم ناوبری اینرسی مجهز به GPS,سیستم ناوبری اینرسیال MEMS

GPS-Enabled Inertial Navigation System

MEMS Inertial Navigation System

توضیح محصول

سیستم ناوبری کم هزینه MEMS با GPS برای وسایل نقلیه زمینی

توضیحات محصول

سیستم ناوبری یکپارچه INS100E (که در ادامه به عنوان سیستم ناوبری یکپارچه نامیده می شود) دارای جیروسکوپ MEMS با عملکرد بالا و شتاب سنج داخلی است که می تواند داده های داخلی GNSS را دریافت کند.تحقق همجوشی چند سنسور و الگوریتم راه حل ناوبری یکپارچه، و توانایی ناوبری بی وقفه کوتاه مدت دارند زمانی که GNSS ناقص باشد.این محصول دارای قابلیت اطمینان بالا و سازگاری قوی با محیط زیست است. با تطبیق نرم افزار مختلف، این محصول می تواند به طور گسترده ای در زمینه های حمل کننده حرکت بدون سرنشین صنعتی استفاده شود.ماشین بدون سرنشین، کشتی بدون سرنشین، ارتباطاتn در موردn، نقشه برداری، پلت فرم پایدار و غیره.

عملکرد سیستم

سیستم ناوبری یکپارچه می تواند با استفاده از اطلاعات ناوبری ماهواره ای دریافت شده در داخل، ناوبری یکپارچه را انجام دهد و پیچ، رول،عنوان، موقعیت، سرعت، زمان و سایر اطلاعات حامل؛ پس از از دست دادن سیگنال ماهواره ای، اطلاعات موقعیت، سرعت و موقعیت محلول بی وقفه را صادر می کند،و دارای یک عملکرد حفظ دقت ناوبری در زمان کوتاه است.

پارامتر محصول

پروژه		اندازه گیری (RMS)	یادآوری
دقت مسیر	GNSS معتبر 1	0.1°
دقت مسیر	عنوان نگهداری	0.2°/دقيقه	خرابی GNSS
دقت نگرش	GNSS معتبر است	0.1°	L1/L2، RTK
دقت نگرش	نگه داشتن نگرش	0.2°/دقيقه	خرابی GNSS
دقت موقعیت	افقی، GNSS معتبر؛ RTK	1.5m؛1cm+1ppm	نقطه واحد L1/L2؛ تفاوت
	ارتفاع، GNSS معتبر؛ RTK	2.5m؛2cm+1ppm	نقطه واحد L1/L2؛ تفاوت
	نگه داشتن موقعیت، خرابی GNSS	20 متري	براي 60 سال باز شده
دقت سرعت افقی	GNSS معتبر است	0.1m/s	L1/L2،RTK تک نقطه ای
جیروسکوپ	محدوده اندازه گیری	±500°/s
جیروسکوپ	ثبات بی طرفی صفر	4°/ساعت	انحراف آلن
سرعت سنج	محدوده اندازه گیری	±16g	200 گرم قابل تنظیم
سرعت سنج	ثبات بی طرفی صفر	0.۲ میلی گرم	انحراف آلن
ماهوارهخوکd	شروع سرد	< 30 ثانیه	محیط باز
	شروع گرم	پنج ثانیه	محیط باز
	نوع گیرنده	BDS B1I/B2I/B3I GPS L1C/A/L2P (Y)/L2C/L5 GLONASS G1/G2 گالیله E1/E5a/E5b QZSS L1/L2/L5
رابط ارتباطی	RS232	مسیر 2
رابط ارتباطی	RS422	مسیر شماره 1
ویژگی های الکتریکی	ولتاژ	9~36VDC
	مصرف برق	≤3W
	ریپل	100 میلی ولت	P-P
ویژگی های ساختاری	اندازه	80 میلی متر × 53 میلی متر × 23 میلی متر
ویژگی های ساختاری	وزن	≤150g
محیط استفاده	دمای کار	-40°C تا +60°C
	دمای ذخیره سازی	-45°C تا +65°C
	ارتعاش	20 تا 2000 هرتز6.06 گرم
	تاثیر	30 گرم، 11 میلیمتر
	درجه حفاظت	IP65
قابلیت اطمینان	MTBF	30000 ساعت
	طول عمر	> 15 سال
	زمان کار مستمر	>24 ساعت
① خط پایه موثر دو متری آنتن دوگانه یا تراز دینامیکی آنتن تک

طرح طرح

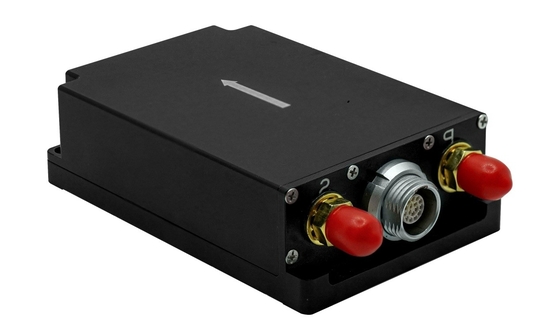

سیستم ناوبری اینرسی MEMS مجهز به GPS برای وسایل نقلیه زمینی، محدوده شتاب‌سنج ±16g و پایداری بایاس صفر شتاب 0.2mg 1
