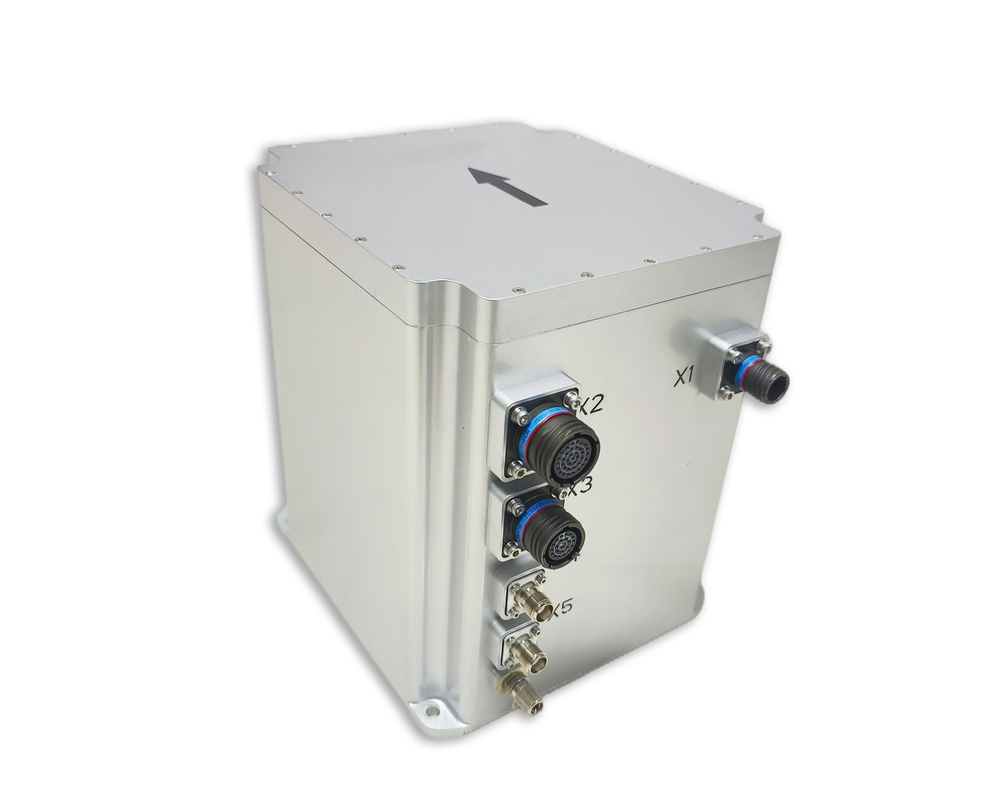

سیستم سنجش نگرش جهت گیری ناوبری بی وقفه GNSS برای ناوبری UAV جیروسکوپ

Name: سیستم سنجش نگرش جهت گیری ناوبری بی وقفه GNSS برای ناوبری UAV جیروسکوپ
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: اینس 500
Price: 7000 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	اینس 500
مقدار تولیدی:	1
قیمت:	7000$
شرایط پرداخت:	L/C، T/T، وسترن یونیون
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

دقت سرفصل:

0.1 درجه

دقت نگرش:

0.3 درجه (RMS)

دقت سرعت:

0.1 متر بر ثانیه

محدوده ژیروسکوپ:

±400 درجه در ثانیه

ژیروسکوپ پایداری بایاس صفر:

≤0.02 درجه در ساعت

محدوده Acc:

± 20 گرم

پایداری بایاس Acc Zero:

≤50 گرم

وزن:

6.5 کیلو

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

گايروسکوپ ناوبردهاي بدون سرنشين,سیستم ناوبری بی وقفه GNSS

GNSS Inertial Navigation System

توضیح محصول

توضیحات محصول

اینس 500سیستم ناوبری یکپارچه فیبر نوری (که در ادامه به عنوان "نویگاسیون بی وقفه" نامیده می شود) مبتنی بر ژایروسکوپ فیبر نوری با حلقه بسته با دقت بالا است.شتاب سنج و صفحه گیرنده GNSS پیشرفته، و با استفاده از آلگوریتم فیوژن چند سنسور و محاسبه ناوبری انجام می شود.موقعیت و سایر اطلاعات برای برآورده کردن الزامات اندازه گیری و کنترل با دقت بالازمینه های اصلی کاربرد آن عبارتند از:

سیستم ناوبری بی وقفه مرجع کشتی بزرگ بدون سرنشین
قطب نما دریایی
موقعیت و جهت گیری در هواپیما
اندازه گیری موبایل با دقت بالا
پلتفرم ثابت با دقت بالا

پارامترهای فنی

پروژه	شرایط آزمایش	شاخص INS500A	شاخص INS500B
موقعیت دقت	GNSS معتبر، نقطه واحد	1.2 متر(RMS)	1.2 متر(RMS)
	GNSS معتبر، RTK	2cm+1ppm(RMS)	2cm+1ppm(RMS)
	نگه داشتن موقعیت (شکست GNSS)	1.5nm/h(50%CEP) 5nm/2h(50%CEP)	0.8nm/h(CEP) 3.0nm/3h(CEP)
عنوان دقت	شمالي که به دنبال خودشه	0.1 ° × ثانیه (Lati) ، Lati عرض جغرافیایی (RMS) است، 10 دقیقه	0.06 ° × sec (Lati) ، 5 دقیقه تراز پایه ایستاده 0.03 ° × sec (Lati) ، 10 دقیقه تراز پایه ایستاده جایی که لاتین عرض جغرافیایی (RMS) را نشان می دهد.
عنوان دقت	حفظ مسیر (شکست GNSS)	0.05°/ساعت(RMS) 0.1°/2h(RMS)	0.02°/ساعت(RMS) 0.05°/3h(RMS)
حالت بدن دقت	GNSS معتبر است	0.03 درجه(RMS)	0.01°(RMS)
حالت بدن دقت	نگه داشتن حالت (شکست GNSS)	0.02°/ساعت(RMS) 0.06°/2h(RMS)	0.01°/ساعت(RMS) 0.03°/3h(RMS)
سرعت دقت	اعتبار GNSS، نقطه ی واحد L1/L2	0.1m/s(RMS)	0.1m/s(RMS)
سرعت دقت	نگه داشتن سرعت (شکست GNSS)	2 متر در ثانیه(RMS), 5m/s/2h(RMS)	0.8 متر در ثانیه(RMS), 3m/s/3h(RMS)
فیبر نوری جیروسکوپ	محدوده اندازه گیری	±400°/s	±400°/s
فیبر نوری جیروسکوپ	ثبات بی طرفی صفر	≤0.02°/h	≤0.01°/h
کوارتز انعطاف پذیری سرعت بده اندازه	محدوده اندازه گیری	±20g	±20g
کوارتز انعطاف پذیری سرعت بده اندازه	ثبات بی طرفی صفر	≤ 50 μg (متوسط 10 ثانیه)	≤ 20 μg (متوسط 10 ثانیه)
رابط ارتباطی	RS422	مسیر 6 نرخ باد 9.6 kbps ~ 921.6 kbps، پیش فرض 115.2k bps فرکانس تا 1000 هرتز (داده های خام) ، 200 هرتز پیش فرض
رابط ارتباطی	RS232	مسیر شماره 1 نرخ باد 9.6 kbps ~ 921.6 kbps، پیش فرض 115.2k bps فرکانس تا 1000 هرتز (داده های خام) ، 200 هرتز پیش فرض
ویژگی های الکتریکی	ولتاژ	24️36VDC
ویژگی های الکتریکی	مصرف برق	≤30W
ویژگی های ساختاری	اندازه	199mm×180mm×219.5mm
ویژگی های ساختاری	وزن	6.5 کیلو	≤ 7.5 کیلوگرم (غیر هوایی) ≤ 6.5kg (اختیاری برای حمل و نقل هوایی)
محیط استفاده	دمای کار	-40°C تا +60°C
	دمای ذخیره سازی	-45°C تا +65°C
	ارتعاش (با خنک کننده)	۵ تا ۲۰۰۰ هرتز,6.06 گرم
	شوک (با جذب شوک)	30 گرم,11ms
قابلیت اطمینان	طول عمر	> 15 سال
قابلیت اطمینان	زمان کار مستمر	>24 ساعت
