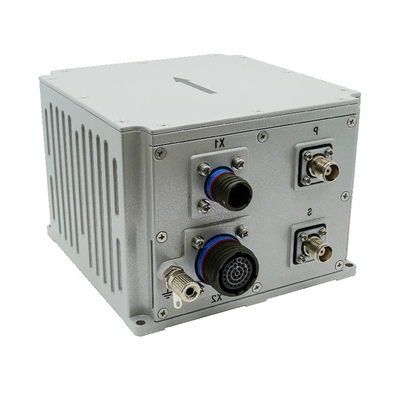

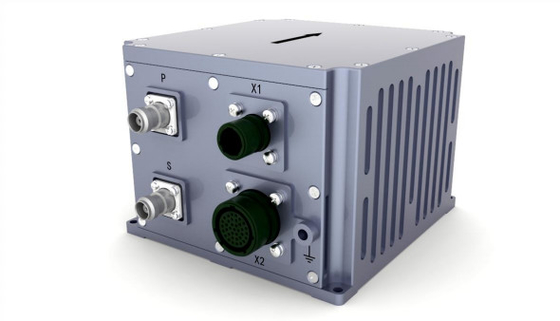

دقت مسیر بالا 0.1° GNSS سیستم ناوبری یکپارچه ای برای ناوبری دریایی

Name: دقت مسیر بالا 0.1° GNSS سیستم ناوبری یکپارچه ای برای ناوبری دریایی
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: ins500d
Price: 7000 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	ins500d
مقدار تولیدی:	1
قیمت:	7000$
شرایط پرداخت:	L/C، T/T، وسترن یونیون
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

دقت سرفصل:

0.1 درجه

دقت نگرش:

0.02 درجه (RMS)

دقت سرعت افقی:

0.1 متر بر ثانیه

محدوده ژیروسکوپ:

±400 درجه در ثانیه

ژیروسکوپ پایداری بایاس صفر:

≤0.3 درجه در ساعت

محدوده Acc:

± 16 گرم

پایداری بایاس Acc Zero:

≤50 گرم

منبع برق:

9-36 ولت

وزن:

≤2 کیلوگرم

رابط ارتباطی:

PPS ، رویداد ، RS232 ، RS422 ، CAN

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

0.1° سیستم ناوبری یکپارچه گانسی (GNSS),سیستم ناوبری بی حرکت برای ناوبری دریایی

lnertial Navigation System for Marine Navigation

توضیح محصول

توضیحات محصول

سیستم ناوبری یکپارچه فیبر نوری INS500D یک راه حل مقرون به صرفه است.و یک صفحه گیرنده GNSS پیشرفتهاز طريق همجوشي چند حسگر و الگوریتم هاي پيشرفته ي محاسبات ناوبدي، اين دستگاه به تقاضاي اندازه گيري دقيق موضع، جهت،و اطلاعات موقعیت در سیستم های اندازه گیری تلفن همراه متوسط تا با دقت بالا و برنامه های UAV در مقیاس بزرگ.

این سیستم از دو حالت عملیاتی پشتیبانی می کند: حالت ناوبری یکپارچه ی بی حرکت/هواپیمایی و حالت بی حرکت خالص.

حالت ناوبری انترشیال/هواپیمایی یکپارچه:
در این حالت، گیرنده GNSS از اطلاعات موقعیت گذاری ماهواره ای دریافت شده برای ناوبری یکپارچه استفاده می کند.,در صورت از دست دادن سیگنال، آن را به خروجی موقعیت، سرعت، و داده های موضع محاسبه شده از طریق روش های بی وقفه ای تغییر می دهد. اندازه گیری های ارتفاع و رول دقیق باقی می ماند.همچنین یک عملکرد کوتاه مدت برای حفظ مسیر وجود دارد.علاوه بر این، در حالت ناوبری یکپارچه، اطلاعات پس از پردازش می تواند برای استفاده توسط نرم افزار پس از پردازش ارائه شود.

حالت بی وقفه خالص:
هنگامی که حالت بی وقفه خالص آغاز می شود (به این معنی که از زمان روشن شدن، همجوشی GPS رخ نداده است؛ اگر پس از همجوشی قبلی قفل شود، به حالت ناوبری یکپارچه باز می گردد)این سیستم عملکرد اندازه گیری دقیق حالت را ارائه می دهد.. می تواند داده های ارتفاع، چرخش و مسیر را تولید کند. علاوه بر این، در حالت بی وقفه خالص، سیستم قادر به پیدا کردن شمال استاتیک است.

پارامترهای فنی

پارامتر		شاخص های فنی
دقت موقعیت	نقطه واحد (RMS)	1.2 متر
	RTK ((RMS)	2cm+1ppm
	از دست دادن قفل دقت (CEP)	1.8nm/h 2 ‰ D، که در آن D فاصله طی شده است (اختیاری، ترکیبی از DVL یا کمتر)
عنوان (RMS)	دقت جستجوی شمال خود	0.1 ° × sec (Lati) ، 10 دقیقه تراز پایه ایستاده؛ جایی که Lati عرض جغرافیایی را نشان می دهد.
عنوان (RMS)	دقت نگه داشتن در هنگام قفل کردن	0.1°/ساعت
نگرش (RMS)	GNSS معتبر است	0.02°
نگرش (RMS)	دقت نگه داشتن در هنگام قفل کردن	0.05°/ساعت
دقت سرعت افقی (RMS)	نقطه واحد L1/L2	0.1m/s
دقت سرعت افقی (RMS)	GNSS ناقص است	2 متر در ثانیه
فرکانس داده های ناوبری	200 هرتز
جیروسکوپ	محدوده	۴۰۰ درجه در ثانیه
	ثبات بی طرفی صفر	0.3°/ساعت
	عدم خطی بودن فاکتور مقیاس	50 ppm
	راه رفتن تصادفی زاویه ای	0.02°/ √hr
سرعت سنج	محدوده	16 گرم
	ثبات بی طرفی صفر	50ug5
	عدم خطی بودن فاکتور مقیاس	100 ppm
	سرعت راه رفتن تصادفی	0.01 متر/ ثانیه √hr
ابعاد فیزیکی و ویژگی های الکتریکی	ابعاد کلی	138.5 میلی متر × 136.5 میلی متر × 102 میلی متر
	وزن	2.0 کیلوگرم (بدون کابل)
	ولتاژ ورودی	12 ≈ 36VDC
	مصرف برق	< 24 ولت (وضعیت ثابت)
	ذخیره کنید	16G
شاخص های زیست محیطی	دمای کار	-40°C تا +60°C
	دمای ذخیره سازی	-45°C~+70°C
	لرزش تصادفی	6.06g، 20Hz تا 2000Hz
	MTBF	ساعت 3000
ویژگی های رابط	PPS، EVENT، RS232، RS422، CAN (اختیاری)
	پورت شبکه 100 متری
	کانکتور آنتن (TNC)
	رابط سنسور سرعت چرخ

طرح طرح
