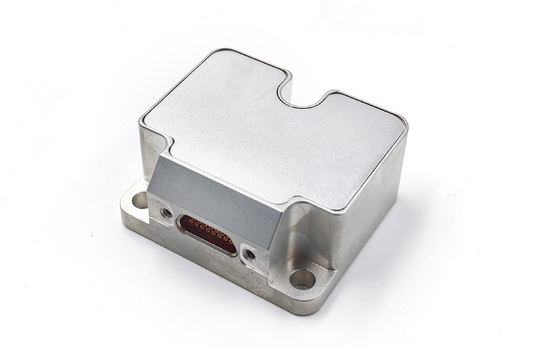

واحد اندازه گیری بی وقفه درجه تاکتیکی با سرعت سنج 3 محور و جیروسکوپ داخلی

واحد اندازه گیری بی وقفه درجه تاکتیکی با سرعت سنج 3 محور و جیروسکوپ داخلی

نام تجاری:	Firepower
شماره مدل:	IMU6-1
مقدار تولیدی:	1
قیمت:	3000$
شرایط پرداخت:	L/C، T/T، وسترن یونیون
توانایی عرضه:	500/month

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

Place of Origin:

CHINA

گواهی:

محدوده اندازه گیری:

±400 درجه در ثانیه

پایداری تعصب در اجرا:

0.3 درجه در ساعت

راه رفتن تصادفی زاویه ای:

0.15 درجه/√ساعت

قابلیت تکرار تعصب (1σ):

1 درجه در ساعت

فاکتور مقیاس غیر خطی (1σ):

150 دور در دقیقه

برد شتاب سنج:

± 10 گرم

شتاب سنج پایداری تعصب در مرحله:

0.02 میلی گرم

وزن:

55 55 گرم

جزئیات بسته بندی:

اسفنج + جعبه

Supply Ability:

500/month

برجسته کردن:

واحد اندازه گیری بی وقفه ی گیروسکوپ,واحد اندازه گیری بی وقفه سرعت سنج 3 محور,واحد اندازه گیری بی وقفه درجه تاکتیکی

3 Axis Accelerometer Inertial Measurement Unit

Tactical Grade Inertial Measurement Unit

توضیح محصول

توضیحات محصول

درIMU6واحد اندازه گیری بی وقفه شامل ژایروسکوپ سه محوری، شتاب سنج سه محوری، زاویه شیب سه محوری (بدون این سنسور به صورت پیش فرض) ، سنسور دمایی، صفحه پردازش سیگنال،ساختار و نرم افزار لازم، و برای اندازه گیری سرعت زاویه ای سه محور، شتاب سه محور و زاویه شیب سه محور حامل استفاده می شود.سرعت سنج و داده های شیب پس از جبران خطا (از جمله جبران دمای)، جبران زاویه عدم تراز نصب، جبران غیر خطی و غیره) از طریق پورت سریالی RS-422 با توجه به یک پروتکل ارتباطی توافق شده است.

پارامترهای محصول

Gیروسکوپشاخص فنی

پارامتر	واحد	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
محدوده اندازه گیری (تخصیص پذیر)	°/s	±400	±400	±400	±2000
ثبات تعصب در زمان اجرا ((@ انحراف آلن)	°/ساعت	0.3	0.1	0. 05	1
ثبات تعصب @10s (10s صاف، 1σ، دمای اتاق)	°/ساعت	3	1	0.5	6
ثبات بی طرفی در دمای کامل	°/ساعت	10	3	2	18
راه رفتن تصادفی زاویه ای	°/√h	0.15	0.1	0.02	0.3
بتکرار پذیری (1σ)	°/ساعت	1	0.5	0.3	2
دوبه عنوان حساسیت شتاب	°/h/g	1	1	1	2
فاکتور مقیاس غیر خطی ((1σ))	ppm	150	150	150	300
تکرار فاکتور مقیاس (1σ)	ppm	20	20	20	100
اشتباه تراز شدن	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دی بی	هرتز	250	200	150	250

سرعت سنج شاخص فنی

پارامتر	واحد	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		IMU6-1y-4
محدوده اندازه گیری (تخصیص پذیر)	g	±10	±30		±50		±80
ثبات تعصب در زمان اجرا (تغییر آلان @ 25 oC)	مگ	0.02	0.05		0.1		0.2
ثبات تعصب @10s	مگ	0.05	0.2		0.5		1
ثبات بی طرفی در دمای کامل	مگ	1	3		5		15
راه رفتن تصادفی زاویه ای	m/s/√h	0.001	0.002		0.005		0.01
بias تکرار پذیری ((1σ)	مگ	0.1	0.5		1		2
تکرار فاکتور مقیاس (1σ)	ppm	200	200			200		200
فاکتور مقیاس غیر خطی ((1σ))	ppm	50		100		200		300
اشتباه تراز شدن	°	±0.05		±0.05		±0.05		±0.05
پهنای باند 3 دی بی	هرتز	100		100		100		100

شاخص فنی گرایش

پارامتر	واحد	IMU6-1y-x
محدوده اندازه گیری	g	± 17
ثبات بی طرفی صفر (1s smoothing)	مگ	0.5
عدم خطی بودن فاکتور مقیاس	ppm	500

ویژگی های الکتریکی

پارامتر	واحد	IMU6-1y
ولتاژ	V	+5±05
جریان شروع	mA	<400
مصرف برق در حالت ثابت	W	<1.2
ریپل	mV	100

سازگاری با محیط زیست

پارامتر	واحد	IMU6-1y-x
دمای کار	oC	-45 تا 85
دمای ذخیره سازی	oC	-55~105

سایر محصولات

پارامتر	واحد	IMU6-1y-x
وزن	g	55±5
زمان شروع	s	1

طرح طرح
