50ug تسریعگر ثبات بی طرفی صفر RS422 سیستم ناوبری بی ثباتی فیبر نوری برای AUV

Name: 50ug تسریعگر ثبات بی طرفی صفر RS422 سیستم ناوبری بی ثباتی فیبر نوری برای AUV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: ins500d
Price: 5,000.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	ins500d
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

دقت موقعیت:

1.8nm/h

دقت سرفصل:

0.1°/ساعت

دقت نگرش:

0.05 درجه در ساعت

دقت سرعت افقی:

0.1 متر بر ثانیه

فرکانس داده ناوبری (تک نقطه L1/L2):

200 هرتز

محدوده ژیروسکوپ:

400 درجه در ثانیه

پایداری بایاس صفر ژیروسکوپ:

0.3 درجه در ساعت

برد شتاب سنج:

16G

شتاب سنج ثبات بایاس صفر:

50g

ابعاد:

138.5 میلی متر × 136.5 میلی متر × 102 میلی متر

وزن:

2.0 کیلوگرم (بدون کابل)

دمای کار:

-40℃~+60℃

جزئیات بسته بندی:

اسفنج و کارتن

قابلیت ارائه:

500 در ماه

برجسته کردن:

rs422 سیستم ناوبری بی وقفه,سیستم ناوبری بی وقفه AUV,سیستم ناوبری بی وقفه 50ug Accelerometer

AUV Inertial Navigation System

50ug Accelerometer Inertial Navigation System

توضیح محصول

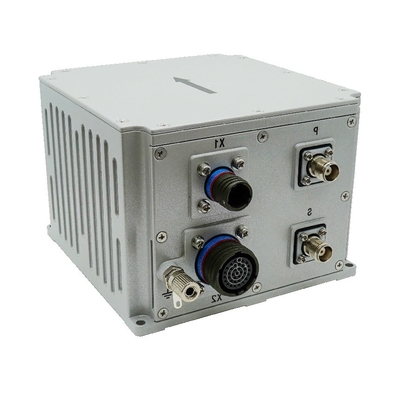

RS422 Fiber Optic Strapdown Inertial Navigation System برای AUV ها

توضیحات محصول

سیستم ناوبری یکپارچه فیبر نوری INS500D یک راه حل با عملکرد بالا است که ترکیبی از یک گیروسکوپ فیبر نوری با حلقه بسته، شتاب سنج،و یک گیرنده GNSS پیشرفته برای بهره وری استثنایی در هزینهبا استفاده از همجوشی چند سنسور و الگوریتم های ناوبری پیشرفته، اندازه گیری دقیق وضعیت، مسیر و موقعیت را ارائه می دهد.طراحی شده برای پاسخگویی به الزامات سختگیرانه سیستم های اندازه گیری تلفن همراه با دقت متوسط تا بالا و برنامه های کاربردی UAV بزرگ، INS500D برای هدایت دقیق و قابل اعتماد در محیط های پیچیده تضمین می کند.

عملکرد اصلی

این سیستم دارای حالت ناوبری یکپارچه ی اینرتشیال/هواپیمایی و حالت اینرتشیال خالص است.

در حالت ناوبری انترشیال/هواپیمایی یکپارچه، اطلاعات موقعیت یابی ماهواره ای دریافت شده توسط گیرنده GNSS می تواند برای ناوبری یکپارچه استفاده شود و ارتفاع، رول، مسیر، موقعیت،سرعت، زمان و سایر اطلاعات حامل را می توان خروجی کرد؛ پس از از دست دادن سیگنال، موقعیت، سرعت و موقعیت محاسبه شده توسط بی وقفه خروجی می شود،که در آن پیچ و رول باید دقیق باشددر حالت ناوبری یکپارچه، عملکرد نگه داشتن مسیر در زمان کوتاه و دقت موقعیت در سطح متر در زمان کوتاه در دسترس است.اطلاعات پس از پردازش می تواند برای نرم افزار پس از پردازش پردازش شود.

پس از راه اندازی حالت بی وقفه خالص (به عنوان مثال، همجوشی GPS هرگز پس از روشن شدن انجام نشده است و اگر پس از همجوشی دوباره قفل شود، به حالت ناوبری یکپارچه تعلق دارد) ،دارای عملکرد اندازه گیری دقیق حالت است.، می تواند پیچ و مسیر رول را تولید کند و حالت بی وقفه خالص می تواند شمال را به صورت ثابت پیدا کند.

شاخص عملکرد

پارامتر		شاخص های فنی
دقت موقعیت	نقطه واحد (RMS)	1.2 متر
	RTK ((RMS)	2cm+1ppm
	دقت قفل-از دست دادن (CEP)	1.8nm/h 2 ‰ D، که در آن D فاصله طی شده است (اختیاری، ترکیبی از DVL یا کمتر)
عنوان (RMS)	دقت جستجوی شمال خود	0.1 ° × sec (Lati) ، 10 دقیقه تراز پایه ایستاده؛ جایی که Lati عرض جغرافیایی را نشان می دهد.
عنوان (RMS)	دقت نگه داشتن در هنگام قفل کردن	0.1°/ساعت
نگرش (RMS)	GNSS معتبر است	0.02°
نگرش (RMS)	دقت نگه داشتن در هنگام قفل کردن	0.05°/ساعت
دقت سرعت افقی (RMS)	نقطه واحد L1/L2	0.1m/s
دقت سرعت افقی (RMS)	GNSS ناقص است	2 متر در ثانیه
فرکانس داده های ناوبری	200 هرتز
جیروسکوپ	محدوده	۴۰۰ درجه در ثانیه
	ثبات بی طرفی صفر	0.3°/ساعت
	عدم خطی بودن فاکتور مقیاس	50 ppm
	راه رفتن تصادفی زاویه ای	0.02°/ √hr


سرعت سنج	محدوده	16 گرم
	ثبات بی طرفی صفر	50ug5
	عدم خطی بودن فاکتور مقیاس	100 ppm
	سرعت راه رفتن تصادفی	0.01m/s/ √hr
ابعاد فیزیکی و ویژگی های الکتریکی	ابعاد کلی	138.5 میلی متر × 136.5 میلی متر × 102 میلی متر
	وزن	2.0 کیلوگرم (بدون کابل)
	ولتاژ ورودی	12 ≈ 36VDC
	مصرف برق	< 24 ولت (وضعیت ثابت)
	ذخیره کنید	16G
شاخص های زیست محیطی	دمای کار	-40°C تا +60°C
	دمای ذخیره سازی	-45°C~+70°C
	لرزش تصادفی	6.06g، 20Hz تا 2000Hz
	MTBF	ساعت 3000
ویژگی های رابط	PPS، EVENT، RS232، RS422، CAN (اختیاری)
	پورت شبکه 100 متری
	کانکتور آنتن (TNC)
	رابط سنسور سرعت چرخ

طرح طرح

50ug تسریعگر ثبات بی طرفی صفر RS422 سیستم ناوبری بی ثباتی فیبر نوری برای AUV 0
