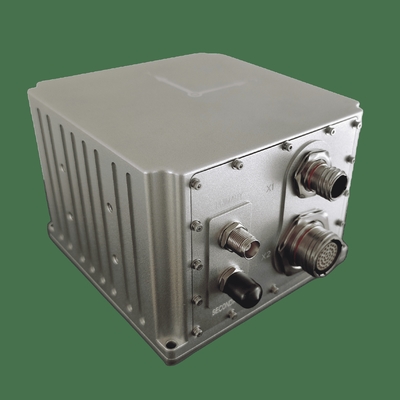

سیستم ناوبری یکپارچه با دقت بالا با ثبات 0.05°/h Gyro Zero-Bias و فرکانس داده های ناوبری 200 هرتز

نام تجاری:	Firepower
شماره مدل:	ins500d
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

دقت موقعیت گذاری در یک نقطه (RMS):

1.2 متر

دقت موقعیت یابی RTK (RMS):

2cm ± 1ppm

از دست دادن دقت موقعیت یابی قفل (CEP):

100m/10min ، 0.5nm/30min ، 1.5nm/h ، 2 ‰ d

سیستم خودجوشی:

0.05 ° × sec/lati

فراوانی داده های ناوبری:

200 هرتز

محدوده ژیروسکوپ:

400 درجه در ثانیه

ثبات صفر-تعصب ژیرو:

0.05 درجه در ساعت

جزئیات بسته بندی:

اسفنج و کارتن

قابلیت ارائه:

500 در ماه

برجسته کردن:

سیستم ناوبری یکپارچه 200 هرتز,0.05°/h سیستم ناوبری یکپارچه,سیستم ناوبری یکپارچه با دقت بالا

0.05°/h Integrated Navigation System

High Precision Integrated Navigation System

توضیح محصول

1. خلاصه

سیستم ناوبری یکپارچه فیبر نوری SNC500D بر اساس ژایروسکوپ فیبر نوری حلقه بسته، شتاب سنج و صفحه گیرنده GNSS با هزینه بالا ساخته شده است.و با استفاده از آلگوریتم فیوژن چند سنسور و محاسبات ناوبری برای برآورده کردن الزامات اندازه گیری دقیق موقعیت، مسیر، موقعیت و سایر اطلاعات در زمینه های کاربرد سیستم اندازه گیری تلفن همراه متوسط و با دقت بالا و UAV بزرگ.

2شاخص عملکرد

پارامتر		شاخص های فنی
دقت موقعیت	نقطه واحد (RMS)	1.2 متر
	RTK ((RMS)	2cm+1ppm
	دقت قفل-از دست دادن (CEP)	100 متر/10 دقیقه 0.5nm/30min 1.5nm/h 2 ‰ D، که در آن D فاصله طی شده است (اختیاری، ترکیبی از DVL یا کمتر)
عنوان (RMS)	دقت جستجوی شمال خود	0.05 ° × sec (Lati) ، 10 دقیقه تراز پایه ایستاده؛ جایی که Lati عرض جغرافیایی را نشان می دهد.
عنوان (RMS)	دقت نگه داشتن در هنگام قفل کردن	0.1°/ساعت
نگرش (RMS)	GNSS معتبر است	0.02°
نگرش (RMS)	دقت نگه داشتن در هنگام قفل کردن	0.05°/ساعت
دقت سرعت افقی (RMS)	L1/L2 تک نقطه ای	0.1m/s
دقت سرعت افقی (RMS)	GNSS ناقص است	2 متر در ثانیه
فرکانس داده های ناوبری	200 هرتز
جیروسکوپ	محدوده	۴۰۰ درجه در ثانیه
	ثبات بی طرفی صفر	0.05°/ساعت
	عدم خطی بودن فاکتور مقیاس	50 ppm
	راه رفتن تصادفی زاویه ای	0.02°/ √hr
سرعت سنج	محدوده	16 گرم
	ثبات بی طرفی صفر	50g
	عدم خطی بودن فاکتور مقیاس	100 ppm
	سرعت راه رفتن تصادفی	0.01m/s/ √hr
ابعاد فیزیکی و ویژگی های الکتریکی	ابعاد کلی	138.5 میلی متر × 136.5 میلی متر × 102 میلی متر
	وزن	2.0 کیلوگرم (بدون کابل)
	ولتاژ ورودی	12 ≈ 36VDC
	مصرف برق	< 24 ولت (وضعیت ثابت)
	ذخیره کنید	16G
شاخص های زیست محیطی	دمای کار	-40°C تا +60°C
	دمای ذخیره سازی	-45°C~+70°C
	لرزش تصادفی	6.06g، 20Hz تا 2000Hz
	MTBF	ساعت 3000
ویژگی های رابط	PPS، EVENT، RS232، RS422، CAN (اختیاری)
	پورت شبکه 100 متری
	کانکتور آنتن (TNC)
	رابط سنسور سرعت چرخ

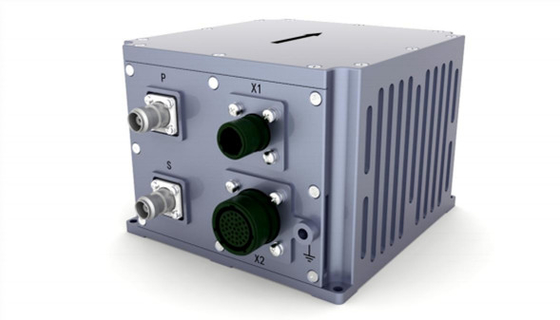

3ابعاد کلی سیستم ناوبری یکپارچه با دقت بالا با ثبات 0.05°/h Gyro Zero-Bias و فرکانس داده های ناوبری 200 هرتز 0
