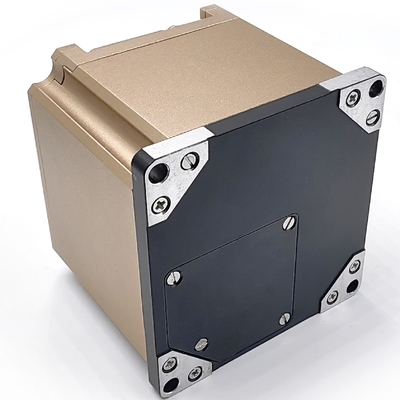

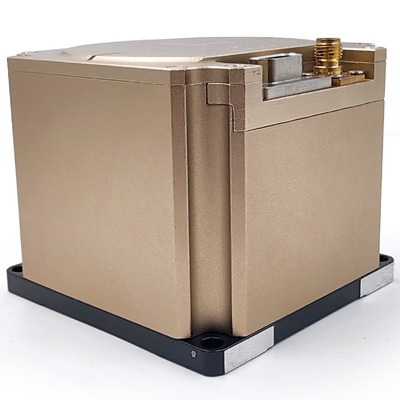

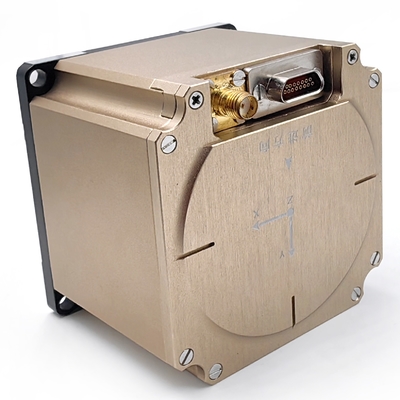

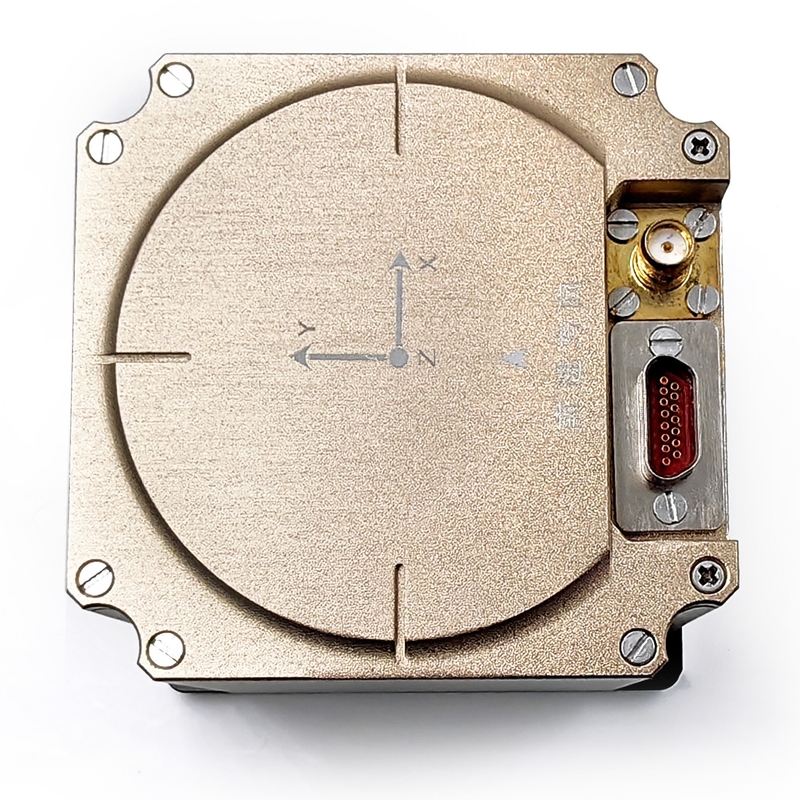

میکرو نانویی یکپارچه فیبر نوری ژایروسکوپ GNSS/INS یکپارچه سیستم ناوبری بی وقفه

نام تجاری:	Firepower
شماره مدل:	INS100
مقدار تولیدی:	1 عدد
قیمت:	US$2,000.00~3,000.00
شرایط پرداخت:	T/T
توانایی عرضه:	100 عدد در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

شينزين، چين

گواهی:

مواد:

فولاد ضد زنگ

اندازه:

68mm*71mm*60mm

قدرت:

9-36 ولت

محدوده ژیروسکوپ:

± 300 درجه در ثانیه

ژیروسکوپ پایداری بایاس صفر:

≤1.0 درجه در ساعت

محدوده Acc:

± 50 گرم

پایداری بایاس Acc Zero:

≤100 گرم

دقت سرفصل خودخواهی شمال:

≤1.5°/cosL

دقت اندازه گیری آزیموت:

≤0.2 درجه

لرزش:

20~2000 هرتز

رابط ارتباطی:

CAN/RS422/شبکه

وزن:

≤0.51kg

جزئیات بسته بندی:

اسفنج و جعبه

قابلیت ارائه:

100 عدد در ماه

برجسته کردن:

جیروسکوپ فیبر نوری یکپارچه میکرو نانو,ژایروسکوپ فیبر نوری یکپارچه GNSS/INS,سیستم ناوبری بی وقفه ی یکپارچه ی میکرو نانو

GNSS/INS integrated fiber optic gyroscope

Micro-nano integrated inertial navigation system

توضیح محصول

توضیحات محصول

INS-100 یک سیستم ناوبری یکپارچه با دقت بالا است. این سیستم مجهز به سه ژایروسکوپ فیبر نوری 40 خود توسعه یافته، سه سرعت سنج MEMS خود و ماژول های GNSS است.و تشخیص موقعیت دقیق بالا و ناوبری در محیط های پیچیده از طریق ادغام چند سنسور و الگوریتم ناوبری یکپارچه. این محصول دارای قابلیت اطمینان بالا و سازگاری قوی با محیط زیست است. محصولات می تواند به طور گسترده ای در رانندگی هوشمند، UAV، بررسی و نقشه برداری، قطب نما دریایی، پلت فرم پایدار،کپسول فوتو الکتریکی، وسایل نقلیه زیر آب و زمینه های دیگر.



وظایف اصلی سیستم ناوبری یکپارچه عبارتند از:1. تابع هماهنگی اولیه با استفاده از خروجی دستگاه بی وقفه تکمیل می شود و هماهنگی پایه لرزش و هماهنگی حرکت می تواند انجام شود؛
2اطلاعات GPS دریافت شده از خارج می تواند برای تکمیل عملکرد ناوبری یکپارچه و اطلاعات خروجی مانند زاویه، سرعت و موقعیت استفاده شود.
3پس از از دست دادن سیگنال ماهواره ای، خروجی دستگاه بی وقفه و ورودی کمر را می توان برای ادامه محاسبه ناوبری استفاده کرد.
4. آن را می تواند عملکرد بالا و نرخ نمونه گیری بالا gyro خام خروجی و اضافه کردن داده های خام برای کنترل سیستم عامل پایدار.
5. پارامترهای برنامه و پیکربندی را می توان از طریق پورت سریال به روز کرد.

پارامتر فنی

تکنولوژی ژایرو

پروژه		شاخص ها	یادآوری
جیرو	محدوده اندازه گیری	-300°/s ~+300°/s
	قطعنامه	≤0.5°/h
	باقیمانده تعصب	-1.0°/h ~ +1.0°/h
	راه رفتن تصادفي	0.05 o / h
	ثبات تعصب در دمای اتاق	≤0.3°/h ((1σ)	10 ثانیه صاف کردن، نتیجه آزمایش 1 ساعت
	ثبات تعصب در دمای کامل	≤0.5°/h ((1σ)	10 ثانیه صاف کردن، نتیجه آزمایش 1 ساعت
	تکرار پذیری تعصب در دمای طبیعی	≤0.3°/h ((1σ)	آماری از 6 داده آزمایش
	تکرار تعصب در دمای کامل	≤0.5°/h ((1σ)	2 Biasdata را در دمای کامل، دمای بالا، دمای پایین و دمای طبیعی بگیرید
	عدم خطی بودن فاکتور مقیاس	≤200ppm	دمای کامل و دمای ثابت
	تکرار فاکتور مقیاس	≤200ppm ((1σ)	دمای کامل و دمای ثابت
	زمان شروع جیرو	≤5s
	پهنای باند جیرو	300 هرتز	اطمینان از طراحی، آزمایش دسته
	خطای باقیمانده نصب ژایروسکوپ سه محوری	≤30"

شاخص های فنی شتاب سنج

پروژه		شاخص ها	یادآوری
شتاب	محدوده اندازه گیری	-50g ~ +50g	تضمین طراحی و انتخاب
	عدم خطی بودن فاکتور مقیاس	≤200ppm	تضمین طراحی و انتخاب
	ثبات تعصب در دمای کامل	≤100ug ((1σ)	10 ثانیه صاف کردن، نتیجه آزمایش در 1 ساعت
	تکرار تعصب در دمای کامل	≤100ug ((1σ)	2 Biasdata را در دمای کامل، دمای بالا، دمای پایین و دمای طبیعی بگیرید
	تکرار فاکتور مقیاس	≤100ppm ((1σ)	تضمین طراحی و انتخاب
	راه رفتن تصادفي	≤0.02m/s/h1/2
	زمان شروع رو جمع کن	≤5s
	خطای باقیمانده نصب اضافه کردن سه محوری	≤30"

دقت تراز

پروژه		شاخص ها	یادآوری
دقت تراز	شمال در جستجوی زمان	≤5 دقیقه	به طور کلی، استاندارد 3 دقیقه یا 5 دقیقه است.
	تکرار قابلیت تراز زاویه مسیر	≤1°/cosL	1σ
	تکرار پذیری تراز ارتفاع	≤0.05°	1σ
	تکرار پذیری تراز زاویه رول	≤0.05°	1σ
	حالت جستجوی شمال	اختیاری	آن را می تواند تشخیص تعادل پایه تکان، GPS تعادل کمکی در طول سفر، تعادل کمکی در طول سفر و اصلی جهت گیری انتقال ناوبری بی وقفه.

دقت ناوبری یکپارچه (فعال از طریق ماهواره)

پروژه		شاخص ها	یادآوری
دقت تراز	شمال در جستجوی زمان	≤5 دقیقه	به طور کلی، استاندارد 3 دقیقه یا 5 دقیقه است.
	تکرار قابلیت تراز زاویه مسیر	≤1°/cosL	1σ
	تکرار پذیری تراز ارتفاع	≤0.05°	1σ
	تکرار پذیری تراز زاویه رول	≤0.05°	1σ
	حالت جستجوی شمال	اختیاری	آن را می تواند تشخیص تعادل پایه تکان، GPS تعادل کمکی در طول سفر، تعادل کمکی در طول سفر و اصلی جهت گیری انتقال ناوبری بی وقفه.

دقت ناوبری بی وقفه ای (هواپیمای غیرقابل اجرا)

پروژه		شاخص ها	یادآوری
دقت ناوبری بی وقفه	دقت حفظ زاویه مسیر	≤2°/ساعت
	دقت نگه داشتن زاویه پیچ	≤0.2°/h
	دقت نگهداری زاویه رول	≤0.2°/h
	دقت موقعیت گذاری بی وقفه خالص	≤20m ((100s)	CEP، بدون کمک اطلاعات خارجی
	دقت موقعیت مکانی از ناوبری یکپارچه کمتر	≤ 0.2٪ (ریزش بیش از 3 کیلومتر)
	دقت موقعیت مکانی از ناوبری یکپارچه کمتر	≤1m ((50s)
