جزئیات محصولات

صفحه اصلی محصولات

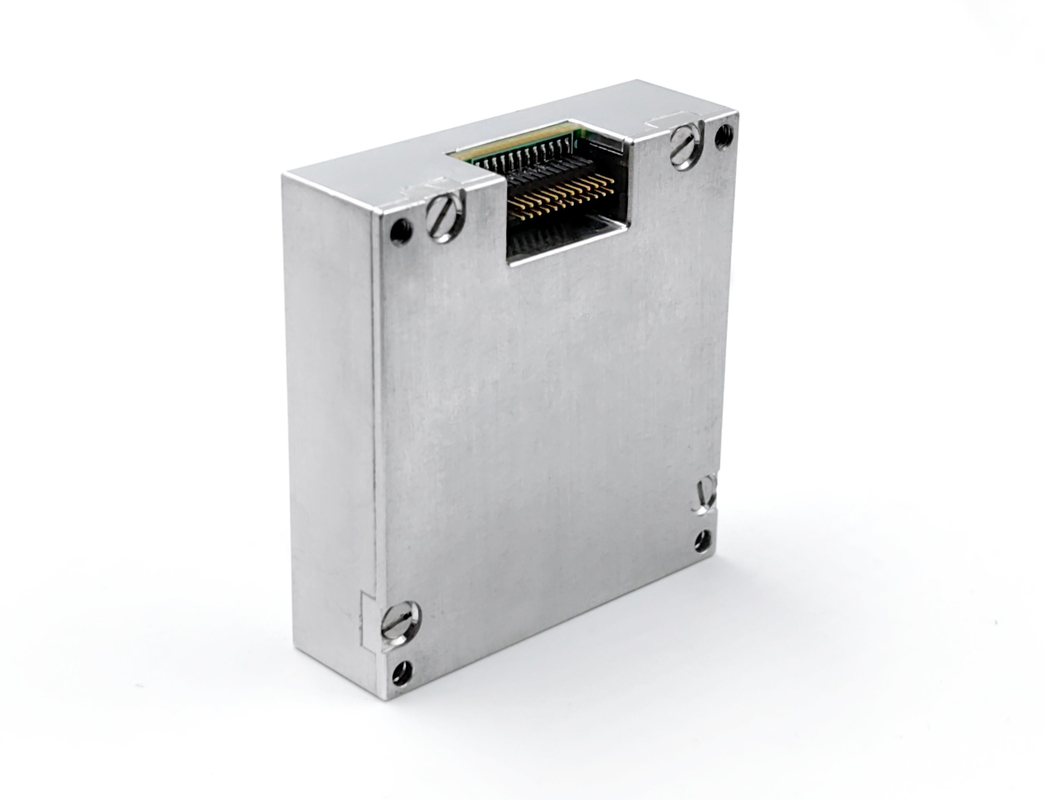

واحد اندازه گیری بی وقفه ی جیروسکوپ با عملکرد بالا (IMU KT-EX 9-2)

نام تجاری:	Firepower
شماره مدل:	16488c
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

محدوده ژیروسکوپ:

±450 درجه در ثانیه

ژیروسکوپ پایداری بایاس صفر:

5.1 درجه در ساعت

محدوده Acc:

± 18 گرم

پایداری بایاس Acc Zero:

0.07 میلی گرم (آلان)

رابط:

1 کانال SPI/UART/CAN

پهنای باند (-3dB):

330 هرتز

پیاده روی تصادفی:

0.26º/√h

مصرف برق:

0.6 وات

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

دستگاه IMU با عملکرد بالا,واحد اندازه گیری بی وقفه IMU,دستگاه سرعت سنج جیروسکوپ (IMU)

Inertial Measurement Unit IMU

Gyroscope Accelerometer IMU

توضیح محصول

واحد اندازه گیری بی وقفه ی جیروسکوپ با عملکرد بالا (IMU KT-EX 9-2)

توضیحات محصول

درKT-EX 9-2واحد اندازه گیری بی وقفه چند درجه آزادی یک سیستم بی وقفه کامل با یک ژایروسکوپ سه محوری داخلی، یک شتاب سنج سه محوری است.یک مغناطومیتر سه محوری و یک سنسور فشار برای اندازه گیری زاویه سه محوری پارامترهای حامل مانند نرخ، شتاب، میدان مغناطیسی سه محور، فشار هوا و غیره، داده های خروجی پس از جبران خطا (از جمله جبران دما، جبران زاویه عدم تراز نصب،تعویض غیرخطی، و غیره) بر اساس پروتکل ارتباطی از طریق SPI.

ژایروسکوپ دیجیتال سه محوری:
1. ± 450o/s محدوده اندازه گیری پویا
2. ثبات بی طرفی صفر: 5.1 °/h
سرعت سنج دیجیتال سه محوری:
1. محدوده اندازه گیری پویا ± 18 g
2. ثبات بی طرفی صفر: 0.07mg (ALLAN)
قابلیت اطمینان بالا: MTBF > 20000h
دقت تضمین شده در محدوده کامل دما (-40 oC ~ 70 oC): الگوریتم کالیبراسیون و جبران دما با عملکرد بالا
مناسب برای کار در شرایط ارتعاش قوی؛
رابط 1 کانال UART، 1 کانال SPI، 1 کانال CAN

پارامترهای فنی

پارامتر		شرایط آزمایش	حداقل	نمادین	حداکثر	واحد
جیرو	محدوده اندازه گیری پویا	قابل تنظیم (حداکثر ± 1000)		±450		o/s
	عدم ثبات بی طرفی صفر	آلان، بهتر از		5.1		o/h
	ثبات بی طرفی صفر	1s صاف، rms، بهتر از		30		o/h
	تعصب صفر در کل محدوده دمای	-40 oC ~ 85 oC، 10s صاف، rms		0.03		o/s
	راه رفتن تصادفي	1ب		0.26		o/√h
	تکرار بی طرفی صفر	1ب		100		o/h
	صداهای خروجی	بدون فیلتر کردن، rms		0.135		o/s
	تکرار فاکتور مقیاس	1ب		0.1		%
	عدم خطی بودن فاکتور مقیاس	FS=450 o/s		0.01		%FS
	پهنای باند (-3dB)			330		هرتز
	اتصال متقاطع			0.1		%
سرعت سنج	محدوده اندازه گیری پویا	قابل تنظیم (حداکثر ± 40)		±18		g
	ثبات بی طرفی صفر	انحراف آلن		0.07		مگ
	تعصب صفر در کل محدوده دمای	-40 oC ~ 85 oC، 10s صاف، rms		5		مگ
	راه رفتن تصادفي	1ب		0.029		m/s/√h
	تکرار بی طرفی صفر	1ب		5		مگ
	صداهای خروجی	بدون فیلتر کردن، rms		1		مگ
	تکرار فاکتور مقیاس	1ب		0.1		%
	عدم خطی بودن فاکتور مقیاس	FS=10g		0.1		%FS
	پهنای باند (-3dB)			330		هرتز
	اتصال متقاطع			0.1		%
مقناطیس سنج	محدوده اندازه گیری پویا			±2.5		گاوس
	حساسیت			0.1		مگاس/LSB
	عدم خطی بودن			0.5		%FS
بارومتر	محدوده فشار		300		1100	mbar
	حساسیت			6.1 × 10^-7		mbar/LSB
	خطای کل			4.5		mbar
	خطای نسبی			2.5		mbar
	عدم خطی بودن			0.1		%FS
رابط ارتباطی	1 اسپی	فرکانس ساعت ورودی			15	مگاهرتز
رابط ارتباطی
ویژگی های الکتریکی	ولتاژ	دی سی	2.5	3.3 ± 10%	5	V
	مصرف برق			0.6	1	W
	ریپل	P-P			100	mV
	وزن			48±2		g
محیط استفاده	دمای کار	مقیاس پذیر	-40		85	oC
	دمای ذخیره سازی		-55		85	oC
	لرزش			10~2000 هرتز6.06 گرم
	شوک			5000 گرم0.1ms

ابعاد

واحد اندازه گیری بی وقفه ی جیروسکوپ با عملکرد بالا (IMU KT-EX 9-2) 0

پرداخت و حمل و نقل

واحد اندازه گیری بی وقفه ی جیروسکوپ با عملکرد بالا (IMU KT-EX 9-2) 1

واحد اندازه گیری بی وقفه ی جیروسکوپ با عملکرد بالا (IMU KT-EX 9-2) 2

واحد اندازه گیری بی وقفه ی جیروسکوپ با عملکرد بالا (IMU KT-EX 9-2) 3
