سیستم ناوبری بی وقفه یکپارچه با دقت بالا با جیروسکوپ و شتاب سنج داخلی MEMS

Name: سیستم ناوبری بی وقفه یکپارچه با دقت بالا با جیروسکوپ و شتاب سنج داخلی MEMS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100C-C0
Price: 5,000.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	INS100C-C0
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

محدوده ژیروسکوپ:

±450 درجه در ثانیه

پایداری بایاس ژیروسکوپ:

≤0.5 درجه در ساعت

برد شتاب سنج:

± 16 گرم

تعصب شتاب سنج:

≤100 گرم

دقت سرفصل:

0.1 درجه در لیتر (RMS)

دقت نگرش:

0.05 درجه (RMS)

دقت سرعت افقی:

0.05 متر در ثانیه

رابط:

RS232/RS422

وزن:

≤200 گرم

اندازه:

80*60*38 میلی متر

جزئیات بسته بندی:

اسفنج / جعبه

برجسته کردن:

سیستم ناوبری بی وقفه با دقت بالا,MEMS سیستم ناوبری جیروسکوپی بی وقفه,سیستم ناوبری بی وقفه شتاب سنج

MEMS Gyroscope Inertial Navigation System

Accelerometer Inertial Navigation System

توضیح محصول

سیستم ناوبری اینترشیال یکپارچه با دقت بالا با ژایروسکوپ MEMS داخلی و شتاب سنج

توضیحات محصول

INS100C-C0 سیستم ناوبری یکپارچه دارای جیروسکوپ و شتاب سنج MEMS با عملکرد بالا است که می تواند داده های داخلی GNSS را دریافت کند، ادغام چند سنسور و الگوریتم ناوبری یکپارچه را تحقق بخشد.و توانایی ناوبری کوتاه مدت در حالت بی اثر بودن GNSS را دارند..

محصول دارای قابلیت اطمینان بالا و سازگاری قوی با محیط زیست است.محصولات می توانند به طور گسترده ای در زمینه های هواپیماهای بدون سرنشین تاکتیکی و صنعتی استفاده شوند.، وسایل نقلیه بدون سرنشین، کشتی های بدون سرنشین، بمب های هدایت شده هوایی، مهمات هوشمند، موشک ها، ارتباطات تلفن همراه، نقشه برداری، جستجوگر و پلت فرم پایدار.

عملکرد اصلی

سیستم ناوبری یکپارچه می تواند از اطلاعات ناوبری ماهواره ای دریافت شده در داخل برای انجام ناوبری یکپارچه استفاده کند و اطلاعات حامل را مانند ارتفاع، رول،عنوان، موقعیت، سرعت، زمان و غیره؛ پس از از دست دادن سیگنال ماهواره ای، اطلاعات موقعیت، سرعت و حالت محلول بی وقفه را تولید می کند،و دارای یک عملکرد حفظ دقت ناوبری در زمان کوتاه است.

پارامترهای فنی

پروژه		اندازه گیری (RMS)	یادآوری
دقت مسیر	GNSS دوگانه	0.1°	2 متر خط پایه
	واحد GNSS	0.1°
	دقت را حفظ کنید	≤0.3°	خرابی GNSS 0.5 ساعت
دقت نگرش	GNSS معتبر است	0.05 درجه
دقت نگرش	دقت را حفظ کنید	≤0.3°	خرابی GNSS 0.5 ساعت
دقت موقعیت افقی	GNSS معتبر است	1.2 متر	نقطه واحد L1/L2
	GNSS معتبر است	2cm+1ppm	RTK
	دقت را حفظ کنید	≤1nm	شکست GNSS 10 دقیقه
دقت سرعت افقی	GNSS معتبر است	0.05 متر در ثانیه
جیروسکوپ	محدوده اندازه گیری	±450°/s
جیروسکوپ	ثبات بی طرفی صفر	≤0.5°/h	متوسط 10 ثانیه
سرعت سنج	محدوده اندازه گیری	±16g
سرعت سنج	ثبات بی طرفی صفر	≤100μg	متوسط 10 ثانیه
رابط ارتباطی	RS232	مسیر شماره 1	گزینه CAN، شمارنده ی مسافرت
رابط ارتباطی	RS422	مسیر شماره 1
ویژگی های الکتریکی	ولتاژ	9~36VDC
	مصرف برق	≤6W
	ریپل	100 میلی ولت	P-P
ویژگی های ساختاری	اندازه	80 میلی متر × 60 میلی متر × 38 میلی متر
ویژگی های ساختاری	وزن	≤200g
محیط استفاده	دمای کار	-40°C تا +60°C
	دمای ذخیره سازی	-45°C~+70°C
	ارتعاش	20 تا 2000 هرتز6.06 گرم
	تاثیر	30 گرم، 11 میلیمتر
قابلیت اطمینان	MTBF	30000 ساعت
قابلیت اطمینان	زمان کار مستمر	>24 ساعت

طرح طرح

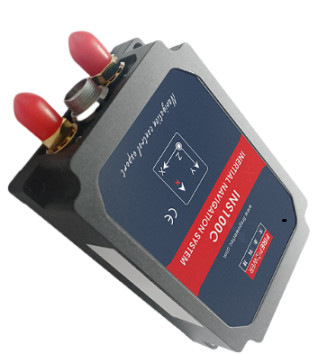

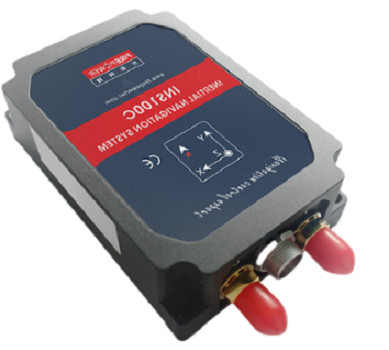

عکس جزئیات

پرداخت و حمل و نقل

سیستم ناوبری بی وقفه یکپارچه با دقت بالا با جیروسکوپ و شتاب سنج داخلی MEMS 3

سیستم ناوبری بی وقفه یکپارچه با دقت بالا با جیروسکوپ و شتاب سنج داخلی MEMS 4

سیستم ناوبری بی وقفه یکپارچه با دقت بالا با جیروسکوپ و شتاب سنج داخلی MEMS 5
