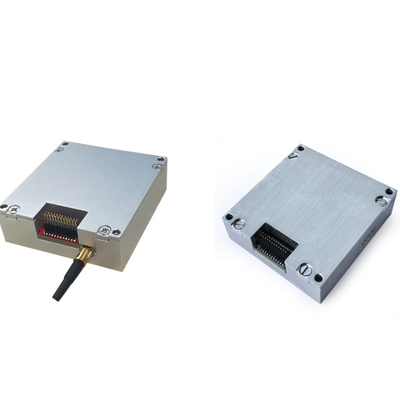

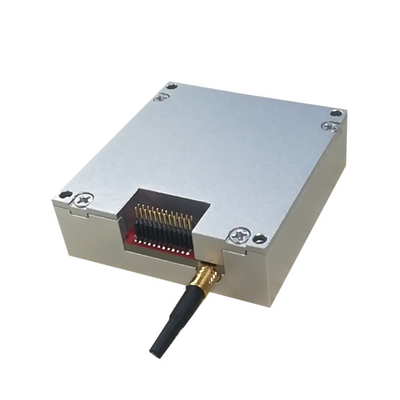

سنسور اینرشیال Imu کمپکت و سبک وزن KT-EX 9-1 برای سنجش و نقشه برداری

نام تجاری:	Firepower
شماره مدل:	16488ha
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

محدوده ژیروسکوپ:

± 500 درجه در ثانیه

ژیروسکوپ پایداری بایاس صفر:

0.3 درجه در ساعت

محدوده Acc:

± 20 گرم

پایداری بایاس Acc Zero:

2ug

رابط ارتباطی:

SPI یک کانال

وزن:

50 گرم

پهنای باند:

250 هرتز

پیاده روی تصادفی:

0.15 درجه/√ساعت

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

حسگر کمکت انرشیال Imu,سنجش و نقشه برداری حسگر بی وقفه ایمو,حسگر ذرات کم وزن Imu

Surveying and Mapping Inertial Imu Sensor

Light Weight Inertial Imu Sensor

توضیح محصول

فشرده و سبک وزن بی وقفه Imu KT-EX 9-1سنسور برای سنجش و نقشه برداری

توضیحات محصول

درKT-EX 9-1واحد اندازه گیری بی وقفه یک سیستم بی وقفه کامل با یک ژایروسکوپ سه محوری و یک شتاب سنج سه محوری است که برای اندازه گیری سرعت زاویه ای سه محور استفاده می شود.شتاب و سایر پارامترهای حامل، و داده ها را پس از جبران خطای (از جمله جبران دمای، جبران زاویه ناهنجاری نصب، جبران غیرخطی، و غیره) خروجی می کند.) از طریق SPI با توجه به پروتکل ارتباطات.

پارامترهای اصلی

پارامتر		شرایط آزمایش	حداقل ارزش	ارزش معمولی	حداکثر ارزش	واحد
جیرو	محدوده اندازه گیری پویا			±500		o/s
	عدم ثبات تعصب	آلان، بهتر از		0.3		o/h
	ثبات تعصب	1s صاف، RMS، بهتر از		10		o/h
	تعصب در کل محدوده دمای	-40 oC ~ 85 oC، 10 s صاف کردن، RMS		0.005		o/s
	راه رفتن تصادفي	1ب		0.15		o/√h
	تکرار تعصب	1ب		10		o/h
	صداهای خروجی	بدون فیلتر کردن، RMS		0.05		o/s
	تکرار فاکتور مقیاس	1ب		0.01		%
	عدم خطی بودن فاکتور مقیاس	1ب		0.01		%
	فاکتور مقیاس	FS=450 o/s، 32 بیتی		2621440		LSB/°/ ثانیه
	پهنای باند (-3dB)			250		هرتز
	اتصال متقاطع			0.1		%
	حساسیت شتاب			1		°/h/g
	اثر اصلاح لرزش			0.5		°/h/g2
	فرکانس رزونانس			12 هزار		هرتز
سرعت سنج	محدوده اندازه گیری پویا			±20		g
	ثبات تعصب	انحراف آلن		2		ب
	تعصب در کل محدوده دمای	-40 oC ~ 85 oC، 10 s صاف کردن، RMS		1		مگ
	راه رفتن تصادفي	1ب		0.029		m/s/√h
	تکرار تعصب	1ب		5		مگ
	صداهای خروجی	بدون فیلتر کردن، RMS		0.5		مگ
	تکرار فاکتور مقیاس	1ب		0.1		%
	عدم خطی بودن فاکتور مقیاس	FS=20g		0.1		%FS
	فاکتور مقیاس	±20، 32 بیت		65536000		g/LSB
	پهنای باند (-3dB)			250		هرتز
	اتصال متقاطع			0.1		%
درجه حرارت	فاکتور مقیاس			0.0125		°C/LSB
رابط ارتباطی	SPI یک طرفه	فرکانس ساعت رو وارد کن		8	15	مگاهرتز
ویژگی های الکتریکی	ولتاژ	جریان ثابت		3.3 ± 10%		V
	مصرف برق			1	1.5	W
	ریپل	P-P		48±2	100	mV
محیط استفاده	دمای کار	مقیاس پذیر	-40		85	oC
	دمای ذخیره سازی		-55		85	oC
	ارتعاش			10~2000 هرتز6.06 گرم
	تاثیر			1000 گرم0.1ms

طرح طرح

سنسور اینرشیال Imu کمپکت و سبک وزن KT-EX 9-1 برای سنجش و نقشه برداری 0

محیط تولید

سنسور اینرشیال Imu کمپکت و سبک وزن KT-EX 9-1 برای سنجش و نقشه برداری 1

بسته بندی و حمل و نقل

سنسور اینرشیال Imu کمپکت و سبک وزن KT-EX 9-1 برای سنجش و نقشه برداری 2

سنسور اینرشیال Imu کمپکت و سبک وزن KT-EX 9-1 برای سنجش و نقشه برداری 3

سنسور اینرشیال Imu کمپکت و سبک وزن KT-EX 9-1 برای سنجش و نقشه برداری 4
