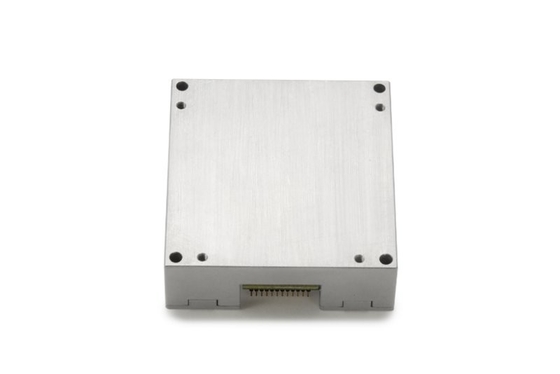

واحد اندازه گیری بی وقفه وزن سبک 6 محور حسگر بی وقفه با محدوده گسترده KT-EX 9-2

نام تجاری:	Firepower
شماره مدل:	16488c
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

محدوده ژیروسکوپ:

±450 درجه در ثانیه

ژیروسکوپ پایداری بایاس صفر:

5.1 درجه در ساعت

محدوده Acc:

± 20 گرم

پایداری بایاس Acc Zero:

0.07 میلی گرم (آلان)

پیاده روی تصادفی:

0.26º/√h

پهنای باند (-3dB):

330 هرتز

رابط:

1 کانال SPI/UART/CAN

تکرارپذیری فاکتور مقیاس:

0.1٪

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

واحد اندازه گیری بی وقفه 6 محور,واحد اندازه گیری بی وقفه وزن سبک,واحد اندازه گیری بی وقفه گسترده

Light Weight Inertial Measure Unit

Wide Range Inertial Measure Unit

توضیح محصول

واحد اندازه گیری بی وقفه وزن سبک 6 محور حسگر بی وقفه با محدوده گسترده KT-EX 9-2

توضیحات محصول

درKT-EX 9-2واحد اندازه گیری بی وقفه چند درجه آزادی یک سیستم بی وقفه کامل با یک ژایروسکوپ سه محوری داخلی، یک شتاب سنج سه محوری است.یک مغناطومیتر سه محوری و یک سنسور فشار برای اندازه گیری زاویه سه محوری پارامترهای حامل مانند نرخ، شتاب، میدان مغناطیسی سه محور، فشار هوا و غیره، داده های خروجی پس از جبران خطا (از جمله جبران دما، جبران زاویه عدم تراز نصب،تعویض غیرخطی، و غیره) بر اساس پروتکل ارتباطی از طریق SPI.

ژایروسکوپ دیجیتال سه محوری:
1. ± 450o/s محدوده اندازه گیری پویا
2. ثبات بی طرفی صفر: 5.1 °/h
سرعت سنج دیجیتال سه محوری:
1. محدوده اندازه گیری پویا ± 18 g
2. ثبات بی طرفی صفر: 0.07mg (ALLAN)
قابلیت اطمینان بالا: MTBF > 20000h
دقت تضمین شده در محدوده کامل دما (-40 oC ~ 70 oC): الگوریتم کالیبراسیون و جبران دما با عملکرد بالا
مناسب برای کار در شرایط ارتعاش قوی؛
رابط 1 کانال UART، 1 کانال SPI، 1 کانال CAN

پارامترهای فنی

پارامتر		شرایط آزمایش	حداقل	نمادین	حداکثر	واحد
جیرو	محدوده اندازه گیری پویا	قابل تنظیم (حداکثر ± 1000)		±450		o/s
	عدم ثبات بی طرفی صفر	آلان، بهتر از		5.1		o/h
	ثبات بی طرفی صفر	1s صاف، rms، بهتر از		30		o/h
	تعصب صفر در کل محدوده دمای	-40 oC ~ 85 oC، 10s صاف، rms		0.03		o/s
	راه رفتن تصادفي	1ب		0.26		o/√h
	تکرار بی طرفی صفر	1ب		100		o/h
	صداهای خروجی	بدون فیلتر کردن، rms		0.135		o/s
	تکرار فاکتور مقیاس	1ب		0.1		%
	عدم خطی بودن فاکتور مقیاس	FS=450 o/s		0.01		%FS
	پهنای باند (-3dB)			330		هرتز
	اتصال متقاطع			0.1		%
سرعت سنج	محدوده اندازه گیری پویا	قابل تنظیم (حداکثر ± 40)		±18		g
	ثبات بی طرفی صفر	انحراف آلن		0.07		مگ
	تعصب صفر در کل محدوده دمای	-40 oC ~ 85 oC، 10s صاف، rms		5		مگ
	راه رفتن تصادفي	1ب		0.029		m/s/√h
	تکرار بی طرفی صفر	1ب		5		مگ
	صداهای خروجی	بدون فیلتر کردن، rms		1		مگ
	تکرار فاکتور مقیاس	1ب		0.1		%
	عدم خطی بودن فاکتور مقیاس	FS=10g		0.1		%FS
	پهنای باند (-3dB)			330		هرتز
	اتصال متقاطع			0.1		%
مقناطیس سنج	محدوده اندازه گیری پویا			±2.5		گاوس
	حساسیت			0.1		مگاس/LSB
	عدم خطی بودن			0.5		%FS
بارومتر	محدوده فشار		300		1100	mbar
	حساسیت			6.1 × 10^-7		mbar/LSB
	خطای کل			4.5		mbar
	خطای نسبی			2.5		mbar
	عدم خطی بودن			0.1		%FS
رابط ارتباطی	1 اسپی	فرکانس ساعت ورودی			15	مگاهرتز
رابط ارتباطی
ویژگی های الکتریکی	ولتاژ	دی سی	2.5	3.3 ± 10%	5	V
	مصرف برق			0.6	1	W
	ریپل	P-P			100	mV
	وزن			48±2		g
محیط استفاده	دمای کار	مقیاس پذیر	-40		85	oC
	دمای ذخیره سازی		-55		85	oC
	لرزش			10~2000 هرتز6.06 گرم
	شوک			5000 گرم0.1ms

ابعاد

واحد اندازه گیری بی وقفه وزن سبک 6 محور حسگر بی وقفه با محدوده گسترده KT-EX 9-2 0

بسته بندی و حمل و نقل

واحد اندازه گیری بی وقفه وزن سبک 6 محور حسگر بی وقفه با محدوده گسترده KT-EX 9-2 1

واحد اندازه گیری بی وقفه وزن سبک 6 محور حسگر بی وقفه با محدوده گسترده KT-EX 9-2 2

واحد اندازه گیری بی وقفه وزن سبک 6 محور حسگر بی وقفه با محدوده گسترده KT-EX 9-2 3
