سیستم ناوبری بی وقفه GNSS پیشرفته برای موقعیت و ناوبری دریایی

نام تجاری:	Firepower
شماره مدل:	INS100
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C, T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

Place of Origin:

CHINA

گواهی:

محدوده ژیروسکوپ:

± 300 درجه در ثانیه

پیاده روی تصادفی:

0.05 درجه در ساعت

پایداری بایاس ژیروسکوپ:

≤0.3 درجه در ساعت (1σ)

محدوده Acc:

± 50 گرم

دقت نگه داشتن زاویه گام:

≤0.2 درجه در ساعت

پهنای باند ژیروسکوپ:

300 هرتز

Scale Factor Nonlinearity:

≤200ppm

North Seeking Time:

≤5min

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

100 در ماه

برجسته کردن:

سیستم ناوبری بی وقفه پیشرفته,سیستم ناوبری بی حرکت در ناوبری دریایی,سیستم ناوبری بی وقفه موقعیت دریایی

Marine Navigation Inertial Navigation System

Marine Positioning Inertial Navigation System

توضیح محصول

سیستم ناوبری بی وقفه GNSS پیشرفته برای موقعیت و ناوبری دریایی

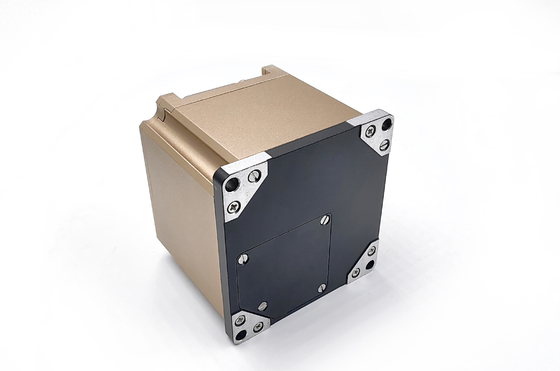

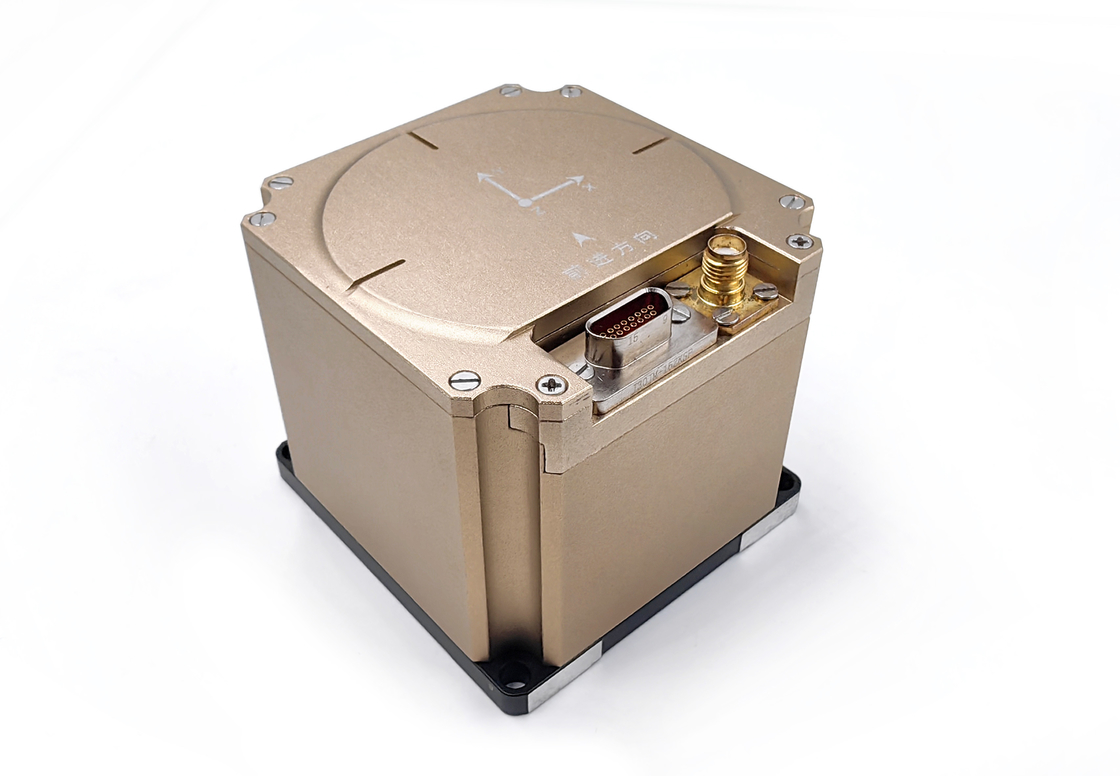

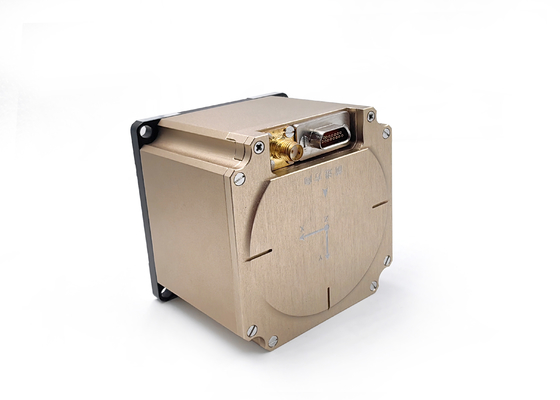

سیستم ناوبری بی وقفه GNSS پیشرفته برای موقعیت و ناوبری دریایی 0

توضیحات محصول

INS-100 یک سیستم ناوبری یکپارچه با دقت بالا است. این سیستم مجهز به سه ژایروسکوپ فیبر نوری 40 خود توسعه یافته، سه سرعت سنج MEMS خود و ماژول های GNSS است.و تشخیص موقعیت دقیق بالا و ناوبری در محیط های پیچیده از طریق ادغام چند سنسور و الگوریتم ناوبری یکپارچه. این محصول دارای قابلیت اطمینان بالا و سازگاری قوی با محیط زیست است. محصولات می تواند به طور گسترده ای در رانندگی هوشمند، UAV، بررسی و نقشه برداری، قطب نما دریایی، پلت فرم پایدار،کپسول فوتو الکتریکی، وسایل نقلیه زیر آب و زمینه های دیگر.

وظایف اصلی سیستم ناوبری یکپارچه عبارتند از:

عملکرد تنظیم اولیه با استفاده از خروجی دستگاه بی وقفه تکمیل می شود و تنظیم پایه لرزش و تنظیم حرکت می تواند انجام شود.
اطلاعات GPS دریافت شده از خارج می تواند برای تکمیل عملکرد ناوبری یکپارچه و اطلاعات خروجی مانند زاویه، سرعت و موقعیت استفاده شود.
پس از از دست دادن سیگنال ماهواره ای، خروجی دستگاه بی وقفه و ورودی شمارنده کیلومتر می تواند برای ادامه محاسبه ناوبری استفاده شود.
می تواند عملکرد بالا و خروجی خام نرخ نمونه گیری بالا را تولید کند و داده های خام را برای کنترل سیستم عامل پایدار اضافه کند.
پارامترهای برنامه و پیکربندی را می توان از طریق پورت سریال به صورت آنلاین ارتقا داد.

پارامترهای اصلی

تکنولوژی ژایرو

پروژه		شاخص ها	یادآوری
جیرو	محدوده اندازه گیری	-300°/s ~+300°/s
	قطعنامه	≤0.5°/h
	باقیمانده تعصب	-1.0°/h ~ +1.0°/h
	راه رفتن تصادفي	0...h
	ثبات در دمای اتاق	≤0.3°/h ((1σ)	10 ثانیه صاف کردن، نتیجه آزمایش در 1 ساعت
	ثبات بی طرفی در دمای کامل	≤0.5°/h ((1σ)	10 ثانیه صاف کردن، نتیجه آزمایش در 1 ساعت
	تکرار ناپذیری در دمای طبیعی	≤0.3°/h ((1σ)	آماری از 6 داده آزمایش
	دو طرفه تکرار در دمای کامل	≤0.5°/h ((1σ)	2 Biasdata را در دمای کامل، دمای بالا، دمای پایین و دمای طبیعی بگیرید
	عدم خطی بودن فاکتور مقیاس	≤200ppm	دمای کامل و دمای ثابت
	تکرار فاکتور مقیاس	≤200ppm ((1σ)	دمای کامل و دمای ثابت
	زمان شروع جیرو	≤5s
	پهنای باند جیرو	300 هرتز	اطمینان از طراحی، آزمایش دسته
	خطای باقیمانده نصب ژایروسکوپ سه محوری	≤30"

شاخص های فنی شتاب سنج

پروژه		شاخص ها	یادآوری
شتاب	محدوده اندازه گیری	-50g ~ +50g	تضمین طراحی و انتخاب
	عدم خطی بودن فاکتور مقیاس	≤200ppm	تضمین طراحی و انتخاب
	ثبات بی طرفی در دمای کامل	≤100ug ((1σ)	10 ثانیه صاف کردن، نتیجه آزمایش در 1 ساعت
	دو طرفه تکرار در دمای کامل	≤100ug ((1σ)	2 Biasdata را در دمای کامل، دمای بالا، دمای پایین و دمای طبیعی بگیرید
	تکرار فاکتور مقیاس	≤100ppm ((1σ)	تضمین طراحی و انتخاب
	راه رفتن تصادفي	≤0.02m/s/h1/2
	زمان شروع رو جمع کن	≤5s
	خطای باقیمانده نصب اضافه کردن سه محوری	≤30"

دقت تراز

دقت ناوبری یکپارچه (فعال از طریق ماهواره)

پروژه		شاخص ها	یادآوری
دقت تراز	شمال در جستجوی زمان	≤5 دقیقه	به طور کلی، استاندارد 3 دقیقه یا 5 دقیقه است.
	تکرار قابلیت تراز زاویه مسیر	≤1°/cosL	1σ
	تکرار پذیری تراز ارتفاع	≤0.05°	1σ
	تکرار پذیری تراز زاویه رول	≤0.05°	1σ
	حالت جستجوی شمال	اختیاری	می تواند جهت گیری پایه تکان دهنده، جهت گیری کمکی GPS در طول سفر، جهت گیری کمکی چند کیلومتر در طول سفر و جهت گیری انتقال حرکت بی وقفه اصلی را درک کند.

دقت ناوبری بی وقفه ای (هواپیمای غیرقابل اجرا)

پروژه		شاخص ها	یادآوری
دقت ناوبری بی وقفه	دقت حفظ زاویه مسیر	≤2°/ساعت
	دقت نگه داشتن زاویه پیچ	≤0.2°/h
	دقت نگهداری زاویه رول	≤0.2°/h
	دقت موقعیت گذاری بی وقفه خالص	≤20m ((100s)	CEP، بدون کمک اطلاعات خارجی
	دقت موقعیت مکانی از ناوبری یکپارچه کمتر	≤ 0.2٪ (ریزش بیش از 3 کیلومتر)
	دقت موقعیت مکانی از ناوبری یکپارچه کمتر	≤1m ((50s)

اندازه

سیستم ناوبری بی وقفه GNSS پیشرفته برای موقعیت و ناوبری دریایی 1

زمینه های کاربرد اصلی

سیستم ناوبری بی وقفه GNSS پیشرفته برای موقعیت و ناوبری دریایی 2

سیستم ناوبری بی وقفه GNSS پیشرفته برای موقعیت و ناوبری دریایی 3

سیستم ناوبری بی وقفه GNSS پیشرفته برای موقعیت و ناوبری دریایی 4
