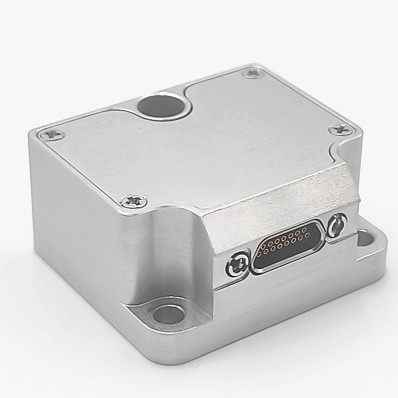

واحد های اندازه گیری بی وقفه با دقت بالا IMU با تعصب کم 500deg / S

Name: واحد های اندازه گیری بی وقفه با دقت بالا IMU با تعصب کم 500deg / S
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200H-A0
Price: 3,003.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	GI200H-A0
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	1000/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

نام محصول:

واحد اندازه گیری بی وقفه

محدوده گریو:

± 500 درجه در ثانیه

شتاب سنج برد را اندازه گیری می کند:

16G

شتاب سنج آلن واریانس:

0.02 میلی گرم

واریانس گریو آلن:

0.6 درجه در ساعت

MTBF:

20000 ساعت

غیرخطی بودن فاکتور مقیاس ژیروسکوپ:

0.02% FS

لرزش:

20~2000 هرتز

جزئیات بسته بندی:

جعبه با اسفنج

قابلیت ارائه:

1000/ماه

برجسته کردن:

واحدهای اندازه گیری بی وقفه 500 درجه در سانتیگراد,واحدهای اندازه گیری بی وقفه با دقت بالا,واحدهای اندازه گیری بی وقفه با انحراف کم

High Precision Inertial Measurement Units

Low bias Inertial Measurement Units

توضیح محصول

واحد اندازه گیری بی طرفی کم IMU 500deg / S محدوده واحد اندازه گیری بی طرفی با دقت بالا

توضیحات محصول

GI200H-A0-IMU یک واحد اندازه گیری بی وقفه (IMU) مبتنی بر تکنولوژی میکرومکانیکی (MEMS) است که دارای یک جیروسکوپ MEMS با عملکرد بالا و شتاب سنج MEMS است.تولید 3 سرعت زاویه ای و 3 شتاب.
GI200H-A0-IMU دارای قابلیت اطمینان بالا و سازگاری قوی با محیط زیست است. با تطبیق نرم افزار مختلف، این محصول می تواند به طور گسترده ای در UAV های تاکتیکی و صنعتی، مهمات هوشمند،جستجوگر و سایر زمینه ها.

ویژگی های اصلی

1) جیروسکوپ دیجیتال سه محوری:

محدوده اندازه گیری پویا ± 500o/s
ثبات بی طرفی صفر: 3 °/h (GJB، 10s) ، 0.6 °/h (ALLAN)

2) سرعت سنج دیجیتال سه محوری:

محدوده اندازه گیری پویا ±16g
ثبات بی طرفی صفر: 0.1mg (GJB، 10S) ، 0.02mg (ALLAN)

3)باوری بالا: MTBF > 20000h؛
4) دقت تضمین شده در محدوده کامل دما (-40 °C ~ 70 °C): الگوریتم کالیبراسیون و جبران دما با عملکرد بالا
5)برای کار در شرایط ارتعاش قوی مناسب است.
6) رابط 1-کانال RS42

اصلی Aاستفاده

UAV های تاکتیکی و صنعتی
مهمات هوشمند
جستجوگر

شاخص های محصول

پارامتر		شرایط آزمایش	دقت طراحی	واحد
جیرو	محدوده اندازه گیری پویا	-	±500	o/s
	ثبات بی طرفی صفر	انحراف آلن (500 درجه در ثانیه، دمای عادی)	0.6	o/h
	ثبات بی طرفی صفر	میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت)	3	o/h
	تعصب صفر	محدوده انحراف صفر	0.1	o/s
		تغییرات بی طرفی صفر در کل محدوده دمایی	0.03	o/s
		شروع تکرار	0.005	o/s
		اثر شتاب خطی بر انحراف	0.002	o/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و بعد از لرزش	0.003	o/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و در طول لرزش	0.003	o/s/g
	فاکتور مقیاس	دقت فاکتور مقیاس	0.2	%
	فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس	0.02	%FS
	پهنای باند	-	200	هرتز
سرعت سنج	محدوده اندازه گیری پویا	-	16	g
	ثبات بی طرفی صفر	انحراف آلن (مجموعه 16g، دمای طبیعی)	0.02	مگ
	ثبات بی طرفی صفر	میانگین 10 ثانیه (در دمای طبیعی، 1σ)	0.1	مگ
	تعصب صفر	محدوده انحراف صفر	1	مگ
		تغییر بی طرفی صفر در کل محدوده دمای	1	مگ
		تکرار پذیری شروع (1σ)	0.2	مگ
	فاکتور مقیاس	دقت فاکتور مقیاس	0.3	%
	فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس	0.02	%FS
	پهنای باند	-	200	هرتز
رابط ارتباطی	یک کانال SR422	نرخ بود	460.8	مگاهرتز
رابط ارتباطی	فرکانس نمونه گیری	UART	1000	هرتز
ویژگی های الکتریکی	ولتاژ	-	5±0.1	V
	مصرف برق	-	≤1.5	W
	ریپل	P-P	150	mV
ویژگی های ساختاری	اندازه	تحمل ± 0.1	38.5×44.5×215	mm
ویژگی های ساختاری	وزن	پوتینگ/بدون پوتینگ	70±2/45±2	g
محیط استفاده	دمای کار	-	-40 تا 70	°C
	دمای ذخیره سازی	-	-45 تا 85	°C
	ارتعاش	-	20 تا 2000 هرتز6.06 گرم
	تاثیر	-	۶۰۰۰ گرم0.5ms
قابلیت اطمینان	MTBF	-	20000	h
قابلیت اطمینان	زمان کار مستمر	-	120	h

ساختار محصول

واحد های اندازه گیری بی وقفه با دقت بالا IMU با تعصب کم 500deg / S 0
L38.5mm x W44.5mm x H21.5mm ((L x W x H)
