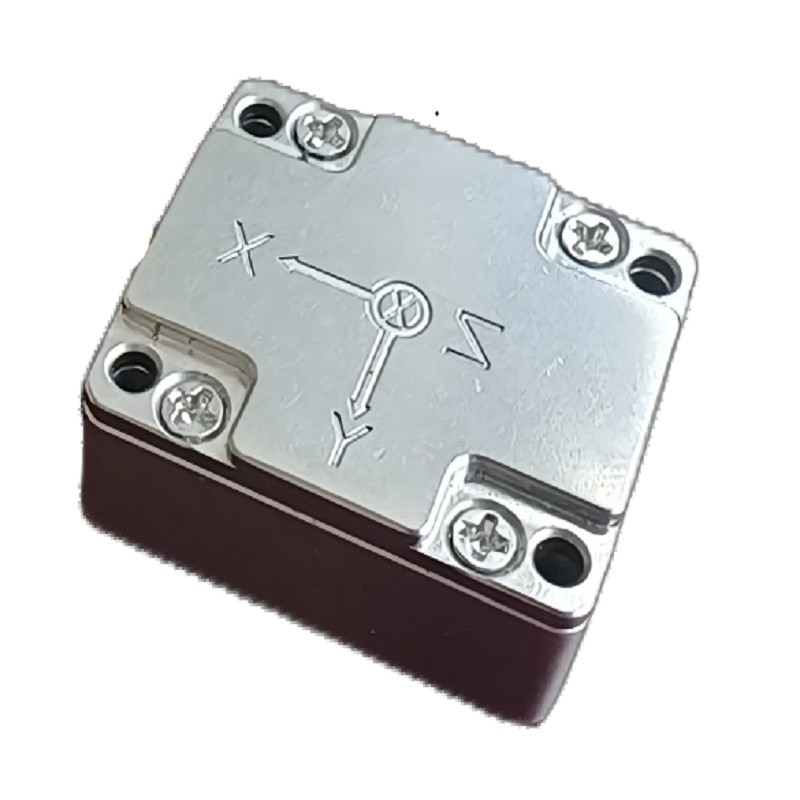

IMU Accelerometer Gyro Cutting-Edge Inertial Measurement برای هواپیماهای بدون سرنشین

نام تجاری:	Firepower
شماره مدل:	GI200-B0-IMU
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	1000/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

IMU Gyro برای پهپاد

محدوده اندازه گیری ژیروسکوپ:

500 درجه بر ثانیه

شتاب سنج برد را اندازه گیری می کند:

16G

ژیروسکوپ پایداری بایاس صفر:

0.8 درجه در ساعت

شتاب سنج واریانس آلن:

0.03 میلی گرم

راه رفتن تصادفی زاویه ای گریو:

0.15 درجه/√ساعت

مصرف برق:

1.5 وات

وزن:

50 گرم

جزئیات بسته بندی:

جعبه با اسفنج

قابلیت ارائه:

1000/ماه

برجسته کردن:

سرعت سنجی جدید IMU Gyro,سرعت سنج UAV IMU,سرعت سنج IMU برای UAV

UAV IMU Accelerometer Gyro

IMU Accelerometer Gyro for UAV

توضیح محصول

IMU Accelerometer Gyro Cutting-Edge Inertial Measurement برای هواپیماهای بدون سرنشین

توضیحات محصول

GI200-BO (AO) -IMU یک واحد اندازه گیری بی وقفه (IMU) مبتنی بر فناوری میکرو ماشینکاری (MEMS) است که دارای یک جیروسکوپ MEMS با عملکرد بالا و شتاب سنج MEMS است.تولید 3 سرعت زاویه ای و 3 شتاب.

GI200-A0 (B0) -IMU دارای قابلیت اطمینان بالا و سازگاری قوی با محیط زیست است. با تطبیق نرم افزار مختلف، این محصول می تواند به طور گسترده ای در رانندگی هوشمند، UAV تاکتیکی و صنعتی استفاده شود.مهمات هوشمند، جستجوگر، ارتباطات تلفن همراه، نقشه برداری، پلت فرم پایدار و زمینه های دیگر.

GI200-A0 (B0) -IMU در نسخه های A0 (تعداد پایین) و B0 (تعداد بالا) موجود است.

حوزه اصلی کاربرد

رانندگی هوشمند
UAV های تاکتیکی و صنعتی
مهمات هوشمند
جستجوگر
ارتباطات در حال حرکت
نقشه برداری
پلتفرم رو ثبات بده

ویژگی های اصلی

ژایروسکوپ دیجیتال سه محوری:
1. محدوده اندازه گیری پویا ± 2000o/s
2. ثبات انحراف A0: 6 °/H (GJB، 10s، محور Z) ، 9 °/H (GJB، 1s، محور Z) ، 1.6 °/H (ALLAN، محور Z)
3. ثبات انحراف B0: 3 °/H (GJB، 10s، محور Z) ، 4.5 °/H (GJB، 1s، محور Z) ، 0.8 °/H (ALLAN، محور Z)
سرعت سنج دیجیتال سه محوری:
1. محدوده اندازه گیری پویا ± 200g
2. ثبات تعصب A0: 0.4mg (GJB، 10s) ، 0.6mg (GJB، 1s) ، 0.06 mg (ALLAN)
3. ثبات انحراف B0: 0.2mg (GJB، 10s) ، 0.3mg (GJB، 1s) ، 0.03mg (ALLAN)
قابلیت اطمینان بالا: MTBF > 20000h
دقت تضمین شده در محدوده کامل دما (-40 °C ~ 80 °C): الگوریتم کالیبراسیون و جبران دما با عملکرد بالا.
مناسب برای کار در شرایط ارتعاش قوی؛
رابط 1 کانال UART، 1 کانال SPI، 1 کانال CAN

شاخص های فنی

پارامتر		شرایط آزمایش	حداقل ارزش	ارزش معمولی	حداکثر ارزش	واحد
جیرو	محدوده اندازه گیری پویا			500	2000	o/s
	ثبات بی طرفی صفر	انحراف آلن، محور Z		0.8		o/h
		انحراف آلن، محور X و Y		1.6		o/h
		میانگین 10 ثانیه (-40 °C ~ + 80 °C، دمای ثابت) ، محور Z		3		o/h
		متوسط 1s (-40 °C ~ + 80 °C، دمای ثابت) ، محور Z		4.5		o/h
		میانگین 10 ثانیه (-40 °C ~ + 80 °C، دمای ثابت) ، محور X و محور Y		6		o/h
		میانگین 1 ثانیه (-40 °C ~ + 80 °C، دمای ثابت) ، محور X و محور Y		9		o/h
	تعصب صفر	محدوده بی طرفی صفر، محور Z		±0.07		o/s
		محدوده بی طرفی صفر، محور X و محور Y		±0.2		o/s
		تغییر بی طرفی صفر در کل محدوده دمایی، محور Z1		±0.02		o/s
		تغییر بی طرفی صفر در کل محدوده دمایی، محور X و Y1		±0.06		o/s
		تکرار قابل آغاز، محور Z		0.002		o/s
		تکرار قابل آغاز، محور X و محور Y		0.006		o/s
		تکرار شدن شروع روزانه، محور Z		0.003		o/s
		تکرار شروع روزانه، محور X و محور Y		0.009		o/s
		اثر شتاب خطی بر انحراف		0.002		o/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و بعد از لرزش2		0.002		o/s/g
		تاثیر لرزش بر انحراف صفر، تغییر قبل و در طول لرزش2		0.002		o/s/g
	فاکتور مقیاس	دقت فاکتور مقیاس، محور Z		0.3		%
		دقت فاکتور مقیاس، محور X و Y		0.6		%
		عدم خطی بودن فاکتور مقیاس، محور Z		0.01		%FS
		عدم خطی بودن فاکتور مقیاس، محور X و Y		0.02		%FS
	راه رفتن تصادفی زاویه ای			0.15		°/√hr
	تراکم سر و صدا			0.001		°/s/√Hz
	قطعنامه			3.052×10⁻⁷		o/s/LSB
	پهنای باند			200		هرتز
سرعت سنج	محدوده اندازه گیری پویا			16	200	g
	ثبات بی طرفی صفر	انحراف آلن		0.03		مگ
		میانگین 10 ثانیه (-40 °C ~ + 80 °C، دمای ثابت)		0.2		مگ
		متوسط 1s (-40 °C ~ + 80 °C، دمای ثابت)		0.3		مگ
	تعصب صفر	محدوده انحراف صفر		5		مگ
		تغییر بی طرفی صفر در کل محدوده دمای، مقدار اوج به اوج1		5		مگ
		تکرار شدن شروع های متوالی		0.5		مگ
		تکرار شروع روزانه		0.8		مگ
		ضریب دمای بی طرفی صفر		0.05	0.1	mg/°C
	فاکتور مقیاس	دقت فاکتور مقیاس		0.5		%
	فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس		0.1		%FS
	سرعت راه رفتن تصادفی			0.029		m/s/√hr
	تراکم سر و صدا			0.025		mg/√Hz
	قطعنامه			1.221×10⁻⁸		g/LSB
	پهنای باند			200		هرتز
مقناطیس سنج	محدوده میدان مغناطیسی	ب_-آره.		±1300		μT
	محدوده میدان مغناطیسی	ب_rg,z		±2500		μT
	قطعنامه			0.3		μT
	مسیر و خط طول	جزء ژئومغناطیسی افقی 30 μT، 25 °C		±2.5		دگ
رابط ارتباطی	SPI یک کانال	نرخ بود			15	مگاهرتز
	UART یک کانال	نرخ بود		230.4		Kbps
	یک کانال CAN	نرخ بود			1	مگاهرتز
	فرکانس نمونه گیری	SPI		200	1000	هرتز
		UART		200		هرتز
		می تواند		200
ویژگی های الکتریکی	ولتاژ		3	3.3	3.6	V
	مصرف برق				1.5	W
	ریپل	P-P			100	mV
ویژگی های ساختاری	اندازه			47×44×14		mm
ویژگی های ساختاری	وزن			50		g
محیط استفاده	دمای کار		-40		80	°C
	دمای ذخیره سازی		-۴۵		85	°C
	ارتعاش			20 تا 2000 هرتز6.06 گرم
	تاثیر			1000 گرم0.5ms
قابلیت اطمینان	MTBF			20000		h
قابلیت اطمینان	زمان کار مستمر			120		h
1: انحراف صفر کل فرآیند تغییر دمای محاسبه می شود، نرخ تغییر دمای ≤ 1 °C/min و محدوده دمای -40 °C ~ + 80 °C است.
2: حالت ارتعاش 6.06G، 20Hz ~ 2000Hz

رابط الکتریکی

IMU Accelerometer Gyro Cutting-Edge Inertial Measurement برای هواپیماهای بدون سرنشین 0

IMU Accelerometer Gyro Cutting-Edge Inertial Measurement برای هواپیماهای بدون سرنشین 1

ابعاد محصول

IMU Accelerometer Gyro Cutting-Edge Inertial Measurement برای هواپیماهای بدون سرنشین 2

L47mm x W44mm x H14mm ((L x W x H))
