گیرنده GNSS پیشرفته MEMS سیستم ناوبری بی وقفه برای سنجش و نقشه برداری

Name: گیرنده GNSS پیشرفته MEMS سیستم ناوبری بی وقفه برای سنجش و نقشه برداری
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300C
Price: 5,000.00 USD
Availability: InStock

نام تجاری:	AVIC
شماره مدل:	GI300C
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

نام محصول:

سیستم ناوبری اینرسیال MEMS

دقت نگرش:

0.02 درجه (rms)

دقت سرفصل:

0.1 درجه (rms)

محدوده ژیروسکوپ:

±400 درجه در ثانیه

ژیروسکوپ پایداری بایاس صفر:

≤0.3 درجه در ساعت

برد شتاب سنج:

± 20 گرم

پایداری بایاس شتاب سنج صفر:

≤100 میکروگرم

رابط:

RS232/RS422/PPS

مصرف برق:

≤8 وات

دمای کار:

-40℃~+60℃

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500 در ماه

برجسته کردن:

سیستم ناوبری اینرسیال MEMS,سیستم ناوبری بی وقفه برای زمین سنجی,سیستم ناوبری بی وقفه برای نقشه برداری

Inertial Navigation System for Surveying

Inertial Navigation System for Mapping

توضیح محصول

گیرنده GNSS پیشرفته MEMS سیستم ناوبری بی وقفه برای سنجش و نقشه برداری

توضیحات محصول

GI300C یک سیستم ناوبری انرشیال فشرده با فیبر نوری گیروسکوپ (FOG) و سیستم الکترومکانیکی میکرو (MEMS) شتاب سنج است.که می تواند از اطلاعات دقیق زمان بندی و موقعیت مکانی GNSS خارجی برای ناوبری یکپارچه ی بی حرکت/هواپیمایی استفاده کند.. هنگامی که اطلاعات GNSS خارجی نادرست است، سیستم ناوبری بی وقفه توانایی بالایی برای حفظ دقت ناوبری بی وقفه خالص دارد.

کاربرد اصلی

هواپیمای بدون سرنشین
موشک
اندازه گیری موبایل
شناسایی و اندازه گیری زمین، تونل و سایر مسیرها
پلتفرم ثابت با دقت بالا

عملکرد اصلی

عملکرد تراز پایه لرزاننده/پایان متحرک
شمالي که به دنبال خودشه
ناوبری یکپارچه ترکیبی اطلاعات چندگانه GNSS / جو
زمان طولانی تر حفظ دقت بدون کمک اطلاعات خارجی
پشتیبانی از کاربران برای سفارشی سازی بر اساس تقاضا

شاخص های فنی

پروژه	شرایط آزمایش	شاخص ها
دقت موقعیت	GNSS خارجی معتبر، نقطه واحد	بهتر از دقيقيت موقعيت گيري ماهواره اي خارجي
	GNSS خارجی معتبر، RTK	بهتر از دقيقيت موقعيت گيري ماهواره اي خارجي
	نگه داشتن موقعیت افقی بی وقفه خالص^①	100 متر/5 دقیقه ((CEP))
		600 متر/10 دقیقه ((CEP))
		2nm/30min ((CEP)
	نگه داشتن موقعیت افقی سرعت هوایی^②	1nm/30min (CEP)
دقت مسیر	آنتن تک	0.1°^③
	آنتن دوگانه	0.2 °/L (L = طول پایه) (RMS)
	عنوان شرکت	0.3°/30min ((RMS)) ،1°/h ((RMS))
	دقت جستجوی شمال خود	1 ° SecL، تراز 15 دقیقه^④
دقت نگرش	GNSS معتبر است	0.02° ((RMS)
دقت نگرش	نگه داشتن حالت (شکست GNSS)	0.3°/30min ((RMS)) ،1°/h ((RMS))
دقت سرعت	اعتبار GNSS، نقطه ی واحد L1/L2	0.1m/s ((RMS)
محدوده ژایرو	محدوده اندازه گیری	±400°/s
محدوده ژایرو	ثبات بی طرفی صفر	≤0.3°/h
سرعت سنج	محدوده اندازه گیری	±20g
سرعت سنج	ثبات بی طرفی صفر	≤100μg
ابعاد فیزیکی و ویژگی های الکتریکی	ولتاژ	9-36 ولت DC
	مصرف برق	≤8W
	رابط	2 کانال RS232، 1 کانال RS422، 1 کانال PPS (سطح lVTTL/422)
	اندازه	111mm × 72mm × 43mm (L، W، H)
	وزن	≤450g
ویژگی های زیست محیطی	دمای کار	-40°C تا +60°C
	دمای ذخیره سازی	-45°C~+70°C
	ارتعاش	5 ~ 2000 هرتز، 6.06G (با خفیف کننده شوک)
	تاثیر	30g، 11 ms (با شوک)
	طول عمر	> 15 سال
	زمان کار مستمر	>24 ساعت
يادداشت:
1 تراز درست است.
2 برای استفاده در هوا، قبل از ترکیب سرعت هوا، یک مانور چرخش وجود دارد و آزمایش سرعت پرواز 150 کیلومتر در ساعت را به عنوان مثال در نظر می گیرد.
3 شرایط در هواپیما، باید متحرک باشد.
4 هماهنگی دو موقعیت، تفاوت مسیر بین دو موقعیت بیشتر از 90 درجه است

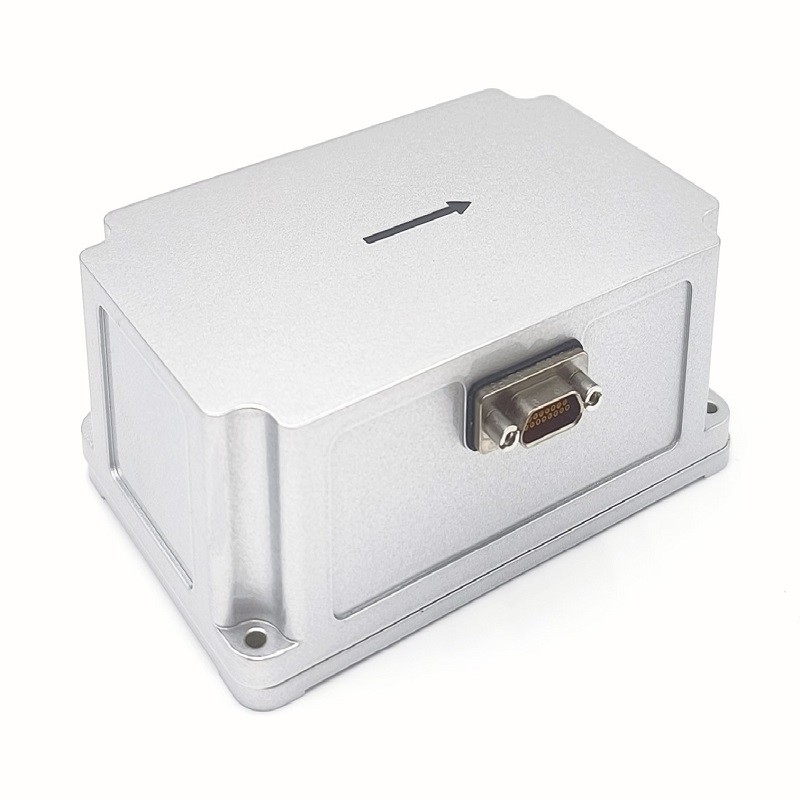

ساختار محصول

L111mm x W72mm x H42.8mm ((L x W x H))

گیرنده GNSS پیشرفته MEMS سیستم ناوبری بی وقفه برای سنجش و نقشه برداری 1
