فایبر نوری GNSS یکپارچه سیستم ناوبری بی وقفه سنسورهای ژایروسکوپ نگرش

Name: فایبر نوری GNSS یکپارچه سیستم ناوبری بی وقفه سنسورهای ژایروسکوپ نگرش
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI500-A0
Price: 5,000.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	GI500-A0
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

نام محصول:

سیستم ناوبری INS

دقت موقعیت یابی:

1.5 نانومتر در ساعت

دقت سرفصل:

0.1 درجه

دقت نگرش:

0.03 درجه

دقت سرعت:

0.1 متر بر ثانیه (RMS)

محدوده ژیروسکوپ:

±400 درجه در ثانیه

ژیروسکوپ پایداری بایاس صفر:

≤0.02 درجه در ساعت

برد شتاب سنج:

± 20 گرم

شتاب سنج ثبات بایاس صفر:

≤50 میکروگرم

دمای کار:

-40℃~+60℃

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

100 در ماه

برجسته کردن:

سیستم ناوبری انترشیال یکپارچه GNSS

INS یکپارچه GNSS

توضیح محصول

فایبر نوری GNSS یکپارچه سیستم ناوبری بی وقفه سنسورهای ژایروسکوپ نگرش

توضیحات محصول

سیستم ناوبری یکپارچه فیبر نوری GI500-A0 بر اساس ژایروسکوپ های فیبر نوری با حلقه بسته با دقت بالا، شتاب سنجها و تخته های گیرنده GNSS پیشرفته است.از طریق آلگوریتم های فیوژن چند سنسور و محاسبه ناوبری اجرا می شود.، ارائه اطلاعات دقیق در مورد مسیر، سرعت و موقعیت به دنیای خارج، پاسخگویی به الزامات اندازه گیری و کنترل دقیق.

حوزه های کاربرد اصلی

ناوبری بی پیموده در مقیاس بزرگ

قطب نما کشتی

جهت گیری توپخانه خودران

موقعیت و جهت گیری خودرو

اندازه گیری موبایل با دقت بالا

پلتفرم ثابت با دقت بالا

ویژگی های محصول

این سیستم دارای حالت ناوبری یکپارچه ی اینرتشیال/هواپیمایی و حالت اینرتشیال خالص است.

ناوبری بی حرکت دارای یک صفحه GNSS داخلی است. هنگامی که GNSS موثر است، ناوبری بی حرکت می تواند با GNSS برای ناوبری ترکیب شود و به کاربران پارامترهای ناوبری ترکیبی مانند موقعیت،ارتفاع، سرعت، نگرش، مسیر، شتاب، سرعت زاویه ای و غیره در همان زمان، موقعیت GNSS، ارتفاع، سرعت و اطلاعات دیگر را تولید می کند.

هنگامی که GNSS بی اثر است، می تواند به حالت بی حرکت خالص وارد شود (به عنوان مثال، همجوشی GPS هرگز پس از روشن شدن برق انجام نشده است، و اگر همجوشی دوباره از دست برود، به حالت ناوبری یکپارچه تعلق دارد).بعد از فعال شدن، آن را دارد عملکرد اندازه گیری موضع دقیق، می تواند خروجی ارتفاع و مسیر رول، و بی وقفه خالص می تواند ثابت شمال جستجو.

شاخص های فنی

پست ها	شرایط آزمایش	شاخص های A0	شاخص های B0
دقت موقعیت	GNSS معتبر، یک نقطه	1.2m ((RMS)	1.2m ((RMS)
	GNSSValid,RTK	2cm+1ppm ((RMS)	2cm+1ppm ((RMS)
	نگه داشتن موقعیت (شکست GNSS)	1.5nm/h ((50%CEP) ،5nm/2h ((50%CEP)	0.8nm/h ((CEP)3.0nm/3h ((CEP)
دقت مسیر	شمالي به دنبال خودش	0.1°×sec ((Lati) ، * عرض: عرض البلد (RMS) ، 10 دقیقه	0.06°×sec ((Lati) ، تراز پایه ای 5 دقیقه ای 0.03°×sec(Lati) ، تراز پایه ای ثابت 5 دقیقه ای؛*Lati:latitude (RMS)
دقت مسیر	حفظ مسیر (شکست GNSS)	0.05°/h ((RMS)0.1°/2h ((RMS)	0.02°/h ((RMS)0.05°/3h ((RMS)
دقت نگرش	GNSS معتبر	0.03° ((RMS)	0.01° ((RMS)
دقت نگرش	نگه داشتن حالت (شکست GNSS)	0.02°/h ((RMS)0.06°/2h ((RMS)	0.01°/h ((RMS)0.03°/3h ((RMS)
دقت سرعت	GNSS معتبر، یک نقطه L1/L2	0.1m/s ((RMS)	0.1m/s ((RMS)
دقت سرعت	حفظ سرعت (شکست GNSS)	2m/s/h ((RMS)) ، 5m/s/2h ((RMS))	0.8m/s/h ((RMS)) ،3m/s/3h ((RMS))
گایروهای فیبر نوری	محدوده اندازه گیری	±400°/s	±400°/s
گایروهای فیبر نوری	ثبات تعصب	≤0.02°/h	≤0.01°/h
سرعت سنج انعطاف پذیر کوارتز	محدوده اندازه گیری	±20g	±20g
سرعت سنج انعطاف پذیر کوارتز	ثبات تعصب	≤50μg ((10s متوسط)	≤20μg ((10s متوسط)
رابط ارتباطی	RS422	6 راه نرخ باود از 9.6 KBPS تا 921.6 KBPS است. نرخ باود پیش فرض 115.2 KBPS است. حداکثر فرکانس 1000Hz ((داده های خام) است و فرکانس پیش فرض 200Hz است.
رابط ارتباطی	RS232	1 راه نرخ باد از 9.6 KBPS تا 921.6 KBPS است. نرخ باد پیش فرض 115.2 KBPS است. حداکثر فرکانس 1000Hz ((داده های خام) است و فرکانس پیش فرض 200Hz است.
ویژگی های الکتریکی	ولتاژ	۲۴٫۳۶VDC
ویژگی های الکتریکی	مصرف برق	≤30W
ویژگی های ساختاری	ابعاد	199mm×180mm×219.5mm
ویژگی های ساختاری	وزن	6.5 کیلو	≤7.5kg ((غیر هواپیمایی) ≤6.5kg ( هواپیمایی اختیاری)
محیط زیست	دمای کار	-40°C تا +60°C
	دمای ذخیره سازی	-45°C تا +65°C
	ارتعاش (با خنک کننده)	5~2000 هرتز6.06 گرم
	ضربه (با جذب شوک)	30 گرم، 11 میلیمتر
قابلیت اطمینان	طول عمر	>15سال
قابلیت اطمینان	زمان کار مستمر	>24

اندازه

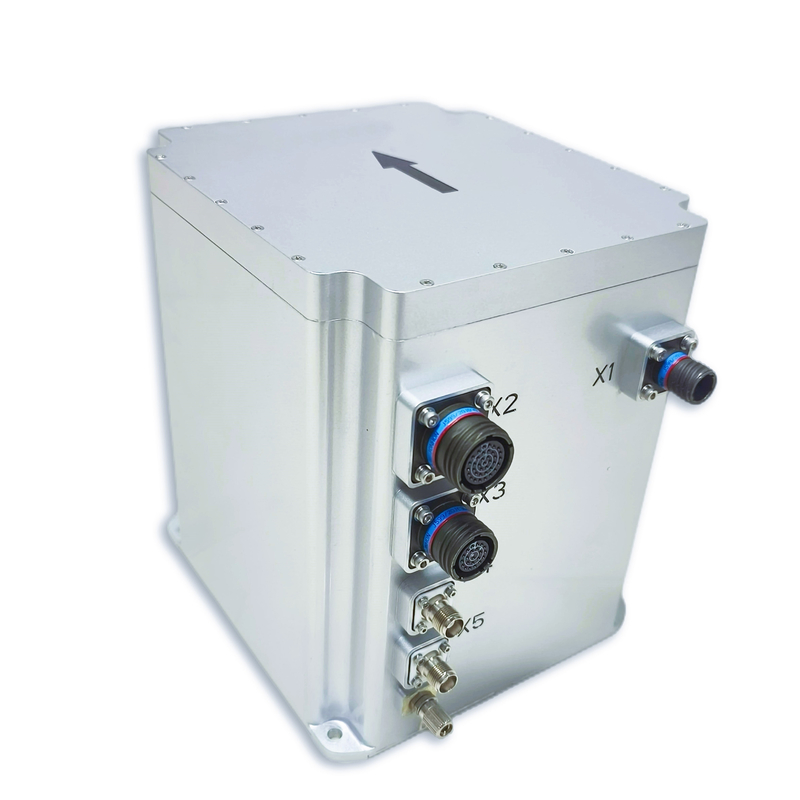

فایبر نوری GNSS یکپارچه سیستم ناوبری بی وقفه سنسورهای ژایروسکوپ نگرش 0

L199mm x W180mm x H219.5mm ((L x W x H))

فایبر نوری GNSS یکپارچه سیستم ناوبری بی وقفه سنسورهای ژایروسکوپ نگرش 1

فایبر نوری GNSS یکپارچه سیستم ناوبری بی وقفه سنسورهای ژایروسکوپ نگرش 2
