سیستم ناوبری بی وقفه با دقت بالا سه محور MEMS Gyro GI300F-A0-DGI

Name: سیستم ناوبری بی وقفه با دقت بالا سه محور MEMS Gyro GI300F-A0-DGI
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300F-A0-DGI
Price: 5,000.00 USD
Availability: InStock

نام تجاری:	AVIC
شماره مدل:	GI300F-A0-DGI
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

نام محصول:

INS با GNSS

محدوده ژیروسکوپ:

±400 درجه در ثانیه

ژیروسکوپ پایداری بایاس صفر:

≤0.3 درجه در ساعت

برد شتاب سنج:

± 20 گرم

شتاب سنج ثبات بایاس صفر:

≤100 میکروگرم

ولتاژ:

9-36 ولت DC

رابط:

2 RS 232,1-RS 422,1- PPS

دمای کار:

-40℃~+60℃

دمای ذخیره سازی:

-45℃~+70℃

طول عمر:

> 15 سال

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500 در ماه

برجسته کردن:

سيستم ناوبردي اينرسي GI300F-A0-DGI

سيستم ناوبندي اينرسي با دقت بالا

توضیح محصول

سیستم ناوبری بی وقفه با دقت بالا سه محور MEMS GyroGI300F-A0-DGI

توضیحات محصول

سیستم ناوبری یکپارچه فیبر نوریGI300F-A0-DGIشامل یک ژایروسکوپ فیبر نوری با حلقه بسته سه محور مقرون به صرفه، شتاب سنج و کارت ناوبری است.از طریق آلگوریتم های فیوژن چند سنسور و محاسبه ناوبری اجرا می شود.، مطابق با الزامات اندازه گیری دقیق برای حالت، مسیر،و اطلاعات موقعیت در برنامه هایی مانند سیستم های اندازه گیری تلفن همراه با دقت بالا و وسایل نقلیه هوایی بدون سرنشین متوسط تا بزرگ.

عملکرد اصلی

این سیستم دارای حالت ناوبری یکپارچه ی اینرتشیال/هواپیمایی و حالت اینرتشیال خالص است.
در حالت ناوبری انترشیال/هواپیمایی یکپارچه، اطلاعات موقعیت گذاری ماهواره ای دریافت شده توسط گیرنده داخلی GNSS می تواند برای ناوبری یکپارچه استفاده شود و پیچ، رول، مسیر،موقعیت، سرعت، زمان و سایر اطلاعات حامل را می توان خروجی کرد؛ پس از از دست دادن سیگنال، موقعیت، سرعت و حالت محلول بی حرکت خروجی می شود،که در آن نیاز است که پیچ و رول دقیق نگه داشته شود، با یک عملکرد مشخص مسیر در زمان کوتاه و دقت موقعیت در سطح متر در زمان کوتاه.
پس از راه اندازی حالت بی وقفه خالص (به این معنی که فیوژن GPS هرگز پس از روشن شدن انجام نشده است و اگر پس از فیوژن دوباره قفل شود، به حالت ناوبری یکپارچه تعلق دارد) ،دارای عملکرد اندازه گیری دقیق حالت است.، می تواند پیچ و مسیر رول را تولید کند و حالت بی وقفه خالص می تواند شمال را به صورت ثابت پیدا کند.

پارامتر شاخص

پروژه	شرایط آزمایش	شاخص ها
دقت موقعیت	GNSS معتبر، نقطه واحد	1.5 متر
	GNSS معتبر، RT K	2cm+1ppm
	نگهدارنده موقعیت افقی بی وقفه خالص	80م/5دقيقه ((CEP)
		500 متر/10 دقیقه ((CEP))
		1.5nm/30min ((CEP)
	دقت نگه داشتن موقعیت افقی	0.8nm/30min (CEP)
دقت مسیر	آنتن تک (RMS)	0.1°
	آنتن دوگانه (RMS)	0.2 °/L (L = طول پایه) (RMS)
	حفظ مسیر (RMS)	0.2°/30min ((RMS)0.5°/ساعت
	دقت جستجوی خود شمال (RMS)	0.2 ° SecL، 15 دقیقه
	دقت جستجوی خود شمال (RMS)	1.0 ° SecL، 5-10 دقیقه
دقت نگرش	GNSS معتبر است	0.02° ((RMS)
دقت نگرش	نگه داشتن حالت (شکست GNSS)	0.2°/30min ((RMS)0.5°/h ((RMS)
دقت سرعت	اعتبار GNSS، نقطه ی واحد L1/L2	0.1m/s ((RMS)
جیروسکوپ	محدوده اندازه گیری	±400°/s
جیروسکوپ	ثبات بی طرفی صفر	≤0.3°/h
سرعت سنج	محدوده اندازه گیری	±20g
سرعت سنج	ثبات بی طرفی صفر	≤100μg
ابعاد فیزیکی و ویژگی های الکتریکی	ولتاژ	9-36 ولت DC
	مصرف برق	≤ 12 ولت (وضعیت ثابت)
	رابط	2 RS 232,1-RS 422,1- PPS
	ابعاد/LWH/mm	92.092.090.0
	وزن	≤1.0kg
ویژگی های زیست محیطی	دمای کار	-40°C تا +60°C
	دمای ذخیره سازی	-45°C~+70°C
	ارتعاش	5 ~ 2000 هرتز، 6.06G
	تاثیر	30g، 11 ms (با شوک)
	طول عمر	> 15 سال
	ساعات کار مداوم	> 24 ساعت

ابعاد

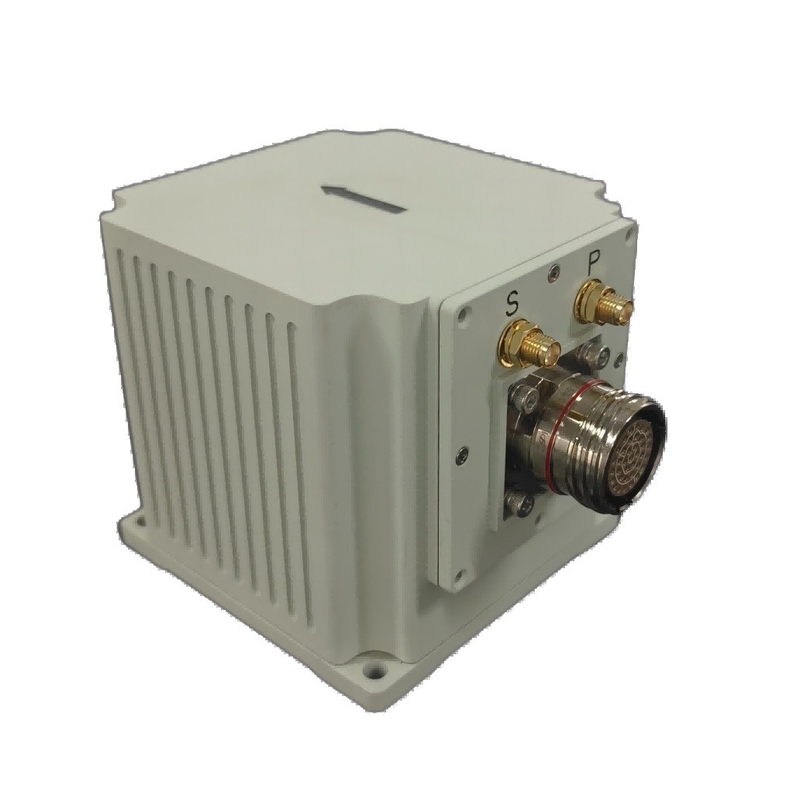

سیستم ناوبری بی وقفه با دقت بالا سه محور MEMS Gyro GI300F-A0-DGI 0

L92.0mm x W92.0mm x H90.0mm ((L x W x H))

سیستم ناوبری بی وقفه با دقت بالا سه محور MEMS Gyro GI300F-A0-DGI 1
