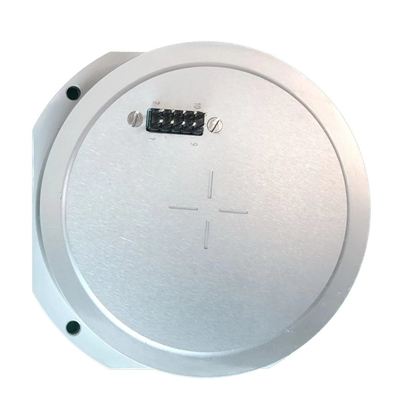

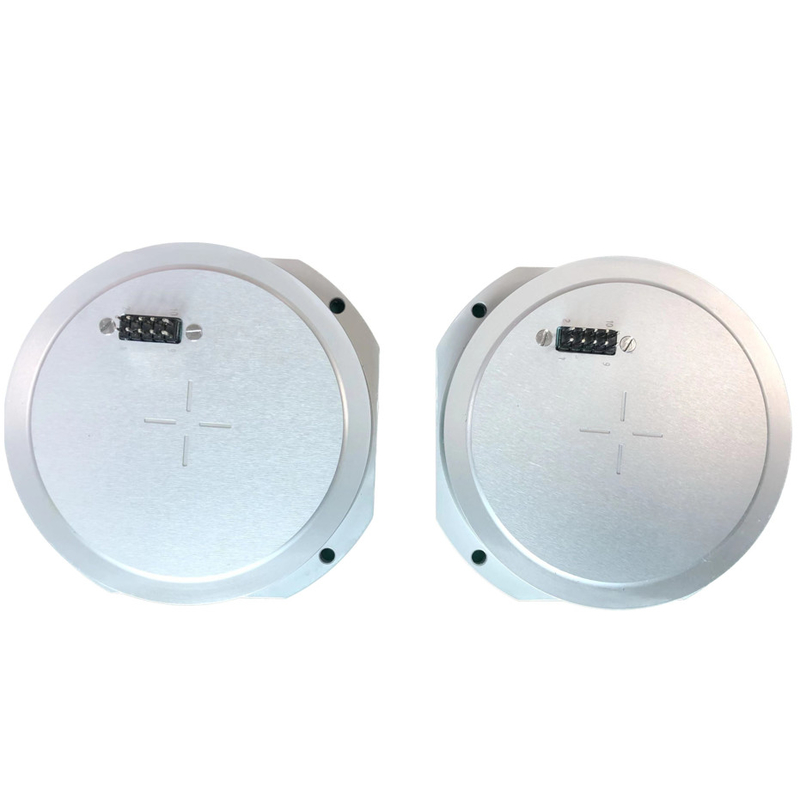

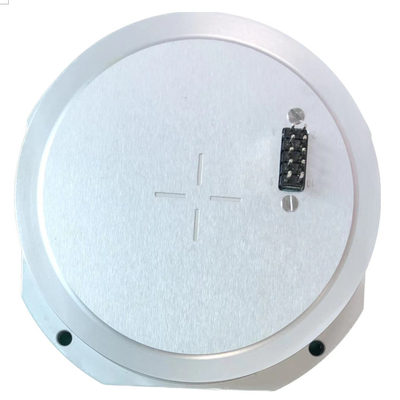

ژیروسکوپ اپتیکال مشابه با کارایی بالا VG910 تک محوره

نام تجاری:	Firepower
شماره مدل:	MFOG910
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

نام محصول:

ژیروسکوپ تک محوری

محدوده اندازه گیری:

-250~+250º/s

ابعاد کلی:

82×82×20 میلی متر

ضریب مقیاس:

7±0.5mvdeg/s

ولتاژ تغذیه:

5 ولت

لرزش تصادفی:

6.06 گرم، 20 تا 2000 هرتز

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

100 در ماه

برجسته کردن:

ژیروسکوپ نوری 5 ولت

سنسور ژیروسکوپ تک محوره

ژیروسکوپ فیبر نوری 2000 هرتز

توضیح محصول

ژیروسکوپ نوری مشابه با کارایی بالا VG910 ژیروسکوپ جدید فیبر نوری آنالوگ سنسور ژیروسکوپ Vg910

پارامترهای عملکرد اصلی
برای جزئیات بیشتر به پارامترهای عملکرد اصلی محصول مراجعه کنید.

شماره سریال	مورد آزمون	واحد	الزامات فنی
1	ابعاد کلی	میلی متر	82×82×20
2	ضریب مقیاس	mv/°/s	0.5±7
3	دمای عملیاتی	℃	-40~+60
4	محدوده اندازه گیری	°/s	-250~+250
5	قطبیت خروجی	——	چرخش در جهت عقربه های ساعت ولتاژ مثبت خروجی می دهد
6	ولتاژ تغذیه	v	+5
7	لرزش تصادفی	——	6.06 گرم، 20 تا 2000 هرتز

1 بررسی اجمالی

این سند الزامات استفاده و روش های ژیروسکوپ فیبر نوری تک محوره VG-910 (به عنوان محصول نامیده می شود) را مشخص می کند.ژیروسکوپ دارای دو حالت دیجیتال و آنالوگ است.کاربران می توانند ژیروسکوپ را با حالت های خروجی مختلف با توجه به نیازهای مختلف سفارشی کنند.

2 معرفی محصول

2.1 اصل

این محصول یک سنسور نرخ زاویه ای اینرسی مبتنی بر اثر نوری Sagnac است که برای اندازه گیری نرخ زاویه ای حامل در امتداد محور حساس محصول استفاده می شود.

2.2 تابع

برای حالت شبیه سازی، توابع با موارد زیر مطابقت دارند:

1) ژیروسکوپ حالت آنالوگ: ارائه یک کانال اطلاعات آنالوگ نرخ زاویه ای (سیگنال ولتاژ).

2.3 زمینه ی کابرد

محصولات عمدتا برای سیستم ناوبری اینرسی، سیستم موقعیت یابی و جهت گیری، سیستم اندازه گیری نگرش، سیستم تثبیت سروو و سایر کاربردها مناسب هستند.

2.4 ترکیب بندی

اجزای اصلی محصول به شرح زیر است:

1) یک مسیر نوری شامل یک منبع نور SLD، یک فیبر نوری مجدد، یک مدولاتور فاز نوری یکپارچه، یک جفت کننده فیبر نوری و یک آشکارساز نوری است.

2) مدار شامل یک مدار محرک منبع نور و یک برد مدار سیگنال تشخیص و کنترل است.

3) قطعات ساختاری ژیروسکوپ

3. الزامات فنی اصلی

3.1 عملکرد

اطلاعات آنالوگ نرخ زاویه ای خروجی (سیگنال ولتاژ).

3.2 ترکیب

اجزای اصلی محصول به شرح زیر است:

4) یک مسیر نوری شامل یک منبع نور SLD، یک فیبر نوری مجدد، یک مدولاتور فاز نوری یکپارچه، یک جفت کننده فیبر نوری و یک آشکارساز نوری است.

5) مدار شامل یک مدار محرک منبع نور و یک برد مدار سیگنال تشخیص و کنترل است.

3) قطعات ساختاری ژیروسکوپ.

3.3 طرح کلی و ابعاد نصب

ابعاد کلی (میلی متر): 82 × 82 × 20 (L × W × H);

ابعاد نصب (mm): (0.1 ± 60.8) × (0.1 ± 60.8) (L × W)، Φ3.6mm × 4، همانطور که نشان داده شده است.

ژیروسکوپ اپتیکال مشابه با کارایی بالا VG910 تک محوره 0
