سیستم ناوبری یکپارچه با دقت بالا، ژیروسکوپ فیبر و شتاب سنج MEMS

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

تولید - محصول:

مه گیر

محدوده ژیروسکوپ:

300 درجه بر ثانیه

وضوح ژیروسکوپ:

≤0.5 درجه در ساعت

تعصب ژیروسکوپی:

±1.0 درجه در ساعت

پایداری بایاس ژیروسکوپ:

≤0.3 درجه در ساعت (1σ)

برد شتاب سنج:

± 50 گرم

ضریب مقیاس:

≤300ppm

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500 در ماه

برجسته کردن:

توضیح محصول

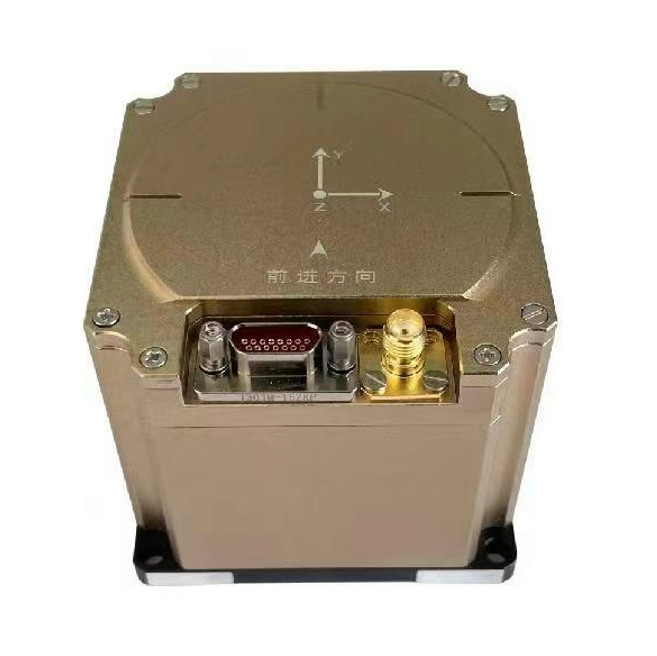

سیستم ناوبری یکپارچه با دقت بالا توسط Fiber Gyro و MEMS Acceleroemter

INS-100 یک سیستم ناوبری یکپارچه با دقت بالا است که به طور مستقل توسط گروه AVIC توسعه یافته است.مجهز به

سه ژیروسکوپ 40 فیبر نوری، شتاب‌سنج‌های سه‌گانه MEMS و ماژول‌های GNSS که خود توسعه داده‌اند.

موقعیت یابی و ناوبری با دقت بالا در محیط های پیچیده از طریق ترکیب چند سنسور و یکپارچه

الگوریتم ناوبریاین محصول دارای قابلیت اطمینان بالا و سازگاری محیطی قوی است.محصولات می تواند باشد

به طور گسترده در رانندگی هوشمند، پهپاد، نقشه برداری و نقشه برداری، قطب نما دریایی، پلت فرم پایدار، غلاف فوتوالکتریک، استفاده می شود.

وسیله نقلیه زیر آب و سایر زمینه ها.

مشخصات ژیروسکوپ

پروژه		شاخص ها	تذکر دهید
کانال ژیرو	محدوده اندازه گیری	-300 درجه در ثانیه ~ 300 درجه در ثانیه
	وضوح	≤0.5 درجه در ساعت
	باقیمانده سوگیری صفر	-1.0°/h ~+1.0°/h
	پیاده روی تصادفی	0.05 درجه در ساعت
	پایداری بایاس صفر در دمای اتاق	≤0.3 درجه در ساعت (1σ)	10 ثانیه صاف کردن، نتیجه آزمایش 1H
	پایداری بایاس صفر در دمای کامل	≤0.5 درجه در ساعت (1σ)	10 ثانیه صاف کردن، نتیجه آزمایش 1H
	تکرارپذیری بایاس صفر دمای معمولی	≤0.3 درجه در ساعت (1σ)	آمار 6 داده آزمون
	تکرارپذیری سوگیری صفر در دمای کامل	≤0.5 درجه در ساعت (1σ)	2 داده بایاس صفر را به ترتیب در دمای کامل، دمای بالا، دمای پایین و دمای معمولی بگیرید
	غیر خطی بودن ضریب مقیاس	≤300ppm	دمای کامل و دمای ثابت
	تکرارپذیری فاکتور مقیاس	≤300ppm (1σ)	دمای کامل و دمای ثابت
	زمان شروع ژیروسکوپ	≤5 ثانیه
	پهنای باند ژیروسکوپ	300 هرتز	تضمین طراحی، آزمایش دسته ای
	باقیمانده خطای نصب ژیروسکوپ سه محوره	≤30"

مشخصات acc

پروژه		شاخص ها	تذکر دهید
کانال شتاب	محدوده اندازه گیری	-50 گرم + 50 گرم	ضمانت طراحی و انتخاب
	غیر خطی بودن ضریب مقیاس	≤300ppm	ضمانت طراحی و انتخاب
	پایداری بایاس صفر در دمای کامل	≤100 گرم (1σ)	10 ثانیه صاف کردن، نتیجه آزمایش 1H
	تکرارپذیری سوگیری صفر در دمای کامل	≤100 گرم (1σ)	2 داده بایاس صفر را به ترتیب در دمای کامل، دمای بالا، دمای پایین و دمای معمولی بگیرید
	تکرارپذیری فاکتور مقیاس	≤100ppm (1σ)	ضمانت طراحی و انتخاب
	پیاده روی تصادفی	≤0.02m/s/h1/2
	زمان شروع را جمع کنید	≤5 ثانیه
	خطای نصب اضافه سه محوری باقی مانده است	≤30"
