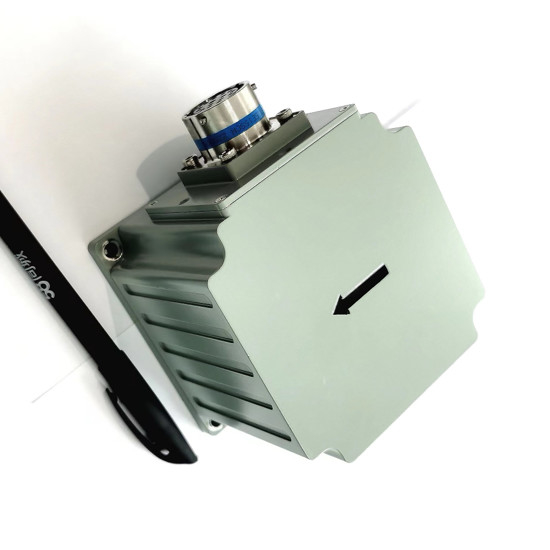

سنسور ناوبری اینرسی دینامیکی اندازه گیری برای موقعیت نگرش دقیق

نام تجاری:	avic
شماره مدل:	GI300F
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

تولید - محصول:

سیستم ناوبری اینرسی

دقت سرفصل:

0.1 درجه

دقت نگرش:

0.02 درجه (RMS)

محدوده ژیروسکوپ:

±400 درجه در ثانیه

ثبات بایاس صفر:

≤100 میکروگرم

برد شتاب سنج:

± 20 گرم

اندازه:

92.0 میلی متر × 92.0 میلی متر × 81.0 میلی متر

وزن:

≤1.2 کیلوگرم

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500 در ماه

برجسته کردن:

سنسور ناوبری اینرسی پویا

سنسور ناوبری اینرسی 20 گرم

سیستم ناوبری اینرسی 36 ولت DC

توضیح محصول

سنسور ناوبری سیستم اینرسی موقعیت نگرش دقیق اندازه گیری دینامیکی

توابع اصلی

سیستم دارای حالت ناوبری یکپارچه اینرسی/ماهواره ای و حالت اینرسی خالص است.

در حالت ناوبری یکپارچه اینرسی/ماهواره، اطلاعات موقعیت یابی ماهواره ای دریافت شده توسط گیرنده GNSS خارجی را می توان برای ناوبری یکپارچه استفاده کرد و می توان از ارتفاع، رول، مسیر، موقعیت، سرعت، زمان و سایر اطلاعات حامل استفاده کرد.پس از از دست دادن سیگنال، موقعیت، سرعت و نگرش محاسبه شده با اینرسی خروجی می‌شود، که در آن باید گام و چرخش دقیق باشد، عملکرد حفظ مسیر در زمان کوتاهی در دسترس است، و دقت موقعیت‌یابی در سطح متر در دسترس است. در زمان کوتاه.

پس از شروع حالت اینرسی خالص (یعنی فیوژن GPS پس از روشن شدن هرگز انجام نشده است و اگر پس از فیوژن دوباره قفل را از دست داد، به حالت ناوبری یکپارچه تعلق دارد) عملکرد اندازه گیری دقیق نگرش را دارد، می تواند عنوان pitch and roll را خروجی می دهد و حالت اینرسی خالص می تواند شمال را به صورت ایستا پیدا کند.

پروژه	شرایط آزمون	شاخص ها
دقت موقعیت یابی	GNSS خارجی معتبر، تک نقطه ای	بهتر از دقت موقعیت یابی ماهواره ای خارجی
	GNSS خارجی معتبر، RTK	بهتر از دقت موقعیت یابی ماهواره ای خارجی
	نگه داشتن موقعیت افقی اینرسی خالص①	80 متر/5 دقیقه (CEP) 500 متر/10 دقیقه (CEP) 1.5 نانومتر/30 دقیقه (CEP)
	ترکیب سرعت هوایی موقعیت افقی نگه دارید②	0.8 نانومتر/30 دقیقه (CEP)
دقت سرفصل	تک آنتن (RMS)	0.1 درجه ③
	دو آنتن (RMS)	0.2 درجه در لیتر (L = طول خط پایه) (RMS)
	برگزاری دوره (RMS)	0.2 درجه/30 دقیقه (RMS)، 0.5 درجه در ساعت
	دقت جستجوی خود شمال (RMS)	0.2 درجه ثانیه، تراز دو موقعیت به مدت 15 دقیقه 1.0 درجه ثانیه، تراز تک موقعیت 5-10 دقیقه
دقت نگرش	GNSS معتبر است	0.02 درجه (RMS)
دقت نگرش	نگه داشتن نگرش (شکست GNSS)	0.2 درجه/30 دقیقه (RMS)، 0.5 درجه در ساعت (RMS)
دقت سرعت	GNSS معتبر، تک نقطه L1/L2	0.1 متر بر ثانیه (RMS)
ژیروسکوپ	محدوده اندازه گیری	±400 درجه در ثانیه
ژیروسکوپ	ثبات بایاس صفر	≤0.3 درجه در ساعت
شتاب سنج	محدوده اندازه گیری	± 20 گرم
شتاب سنج	ثبات بایاس صفر	≤100 میکروگرم
ابعاد فیزیکی و مشخصات الکتریکی	ولتاژ	9-36 ولت DC
	مصرف برق	≤ 12W (حالت پایدار)
	رابط	2 کانال RS232، 1 کانال RS422، 1 کانال PPS (سطح LVTTL/422)
	اندازه	92.0 میلی‌متر × 92.0 میلی‌متر × 81.0 میلی‌متر (L، W، H)
	وزن	≤1.2 کیلوگرم
ویژگی های زیست محیطی	دمای عملیاتی	-40℃~+60℃
	دمای ذخیره سازی	-45℃~+70℃
	لرزش	5 ~ 2000 هرتز، 6.06 G (با کمک فنر)
	تأثیر	30 گرم، 11 میلی ثانیه (با شوک)
	طول عمر	> 15 سال
	زمان کار مداوم	> 24 ساعت
محدودیت ارتفاع ≤5000 متر
محدودیت سرعت ≤500 متر بر ثانیه
توجه داشته باشید: تراز معتبر است. برای استفاده در هوا، یک مانور چرخشی قبل از ترکیب سرعت هوایی وجود دارد و آزمایش سرعت پرواز 150 کیلومتر بر ساعت را به عنوان مثال در نظر می گیرد. شرایط داخل هواپیما، باید متحرک باشد.

اندازه:

طرح طراحی یکپارچه برای واحد اندازه گیری اینرسی پذیرفته شده است و طرح کلی سیستم در شکل زیر نشان داده شده است.

ابعاد کلی سیستم 92.0 میلی متر × 92.0 میلی متر × 81.0 میلی متر (طول × عرض × ارتفاع) است.

سنسور ناوبری اینرسی دینامیکی اندازه گیری برای موقعیت نگرش دقیق 0

رابط الکتریکی

سیستم دارای 1 کانکتور خارجی است:

الف) منبع تغذیه و رابط ارتباطی X1؛

ب) یک سر کابل به X1 وصل می شود و سر دیگر آن به یک گیره قرمز و مشکی منبع تغذیه و سه پورت سریال تقسیم می شود که COM1 ~ COM3 هستند که COM1 RS422 و COM2 و COM3 RS232 هستند.COM 1 می تواند برای ارسال دستور حالت کار استفاده شود.
